轴流散热冷却风扇三维结构设计

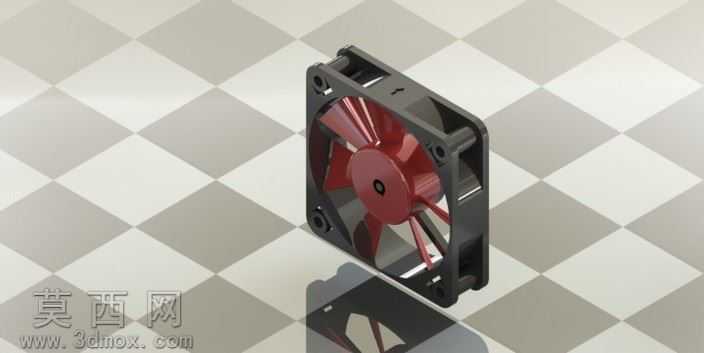

本作品为轴流式散热冷却风扇的三维参数化模型，建模过程严格遵循消费级散热器件的通用设计规范，采用自底向上的装配建模逻辑完成全结构搭建。首先构建外框支撑结构，精准还原方形安装框的边角安装孔位、框体加强筋、走线避让槽等细节特征，框体内壁预留扇叶转动的安全间隙，同时设计有导风圆角结构优化进风出风的气流路径，避免直角结构造成的风阻损耗与气流紊流。扇叶部分采用七叶后掠式气动构型，建模时逐片调整叶片的安装倾角、叶根过渡圆角与叶尖切角参数，还原真实散热风扇的气动设计特征，叶根与中心轮毂做平滑曲面过渡，既保证结构强度也降低转动过程中的应力集中问题。中心轮毂部分集成了电机安装位、轴孔定位结构与动平衡配重槽的细节特征，还原成品风扇的内部装配空间结构。材质渲染阶段，外框采用哑光黑色阻燃工程塑料材质，调整表面粗糙度参数模拟注塑件的细微磨砂质感，还原量产塑料件的真实视觉效果；扇叶采用半透明酒红色PC材质，添加轻微的光线透射与折射参数，还原半透明塑料的通透质感，轮毂中心的轴盖采用亮面黑色塑料材质，与外框的哑光质感形成视觉区分。场景搭建采用灰白棋盘格展示地面，添加柔和的环境反射效果，让模型呈现自然的倒影，突出产品的立体轮廓与结构细节。设计过程中充分考虑散热风扇的实际装配需求，所有安装孔位、配合尺寸均符合行业通用规格，可直接用于散热方案的结构验证、装配干涉检查与产品展示场景，模型结构完整无破面，各部件可单独拆分编辑，能够适配不同的设计修改需求，完整还原了轴流冷却风扇从外框到扇叶、轮毂的全部结构特征，兼顾气动设计细节与实际生产的工艺合理性。
