精密机用平口夹持工装结构设计

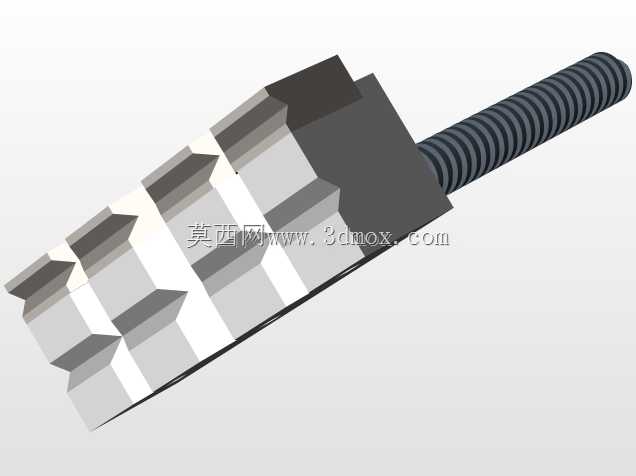

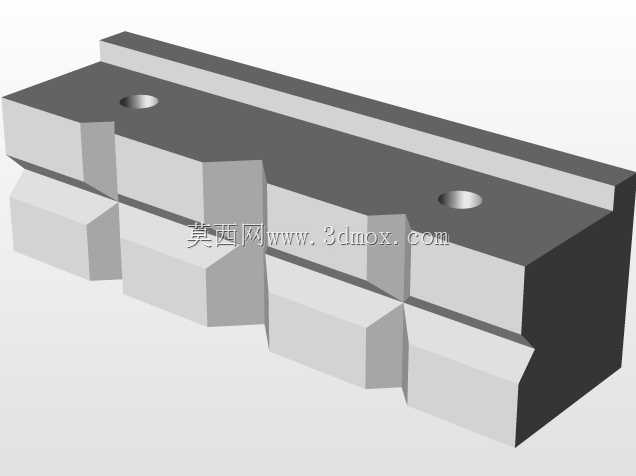

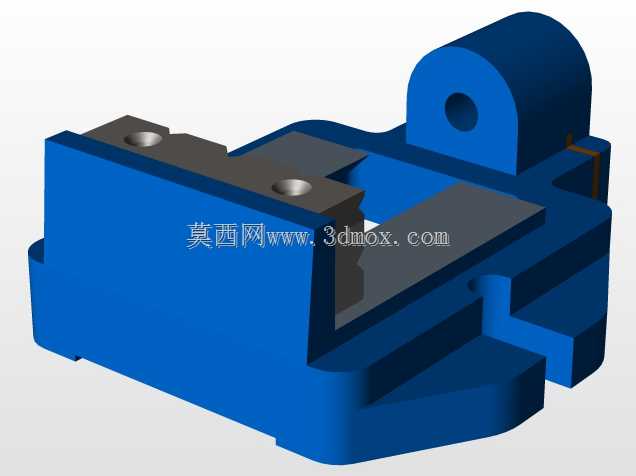

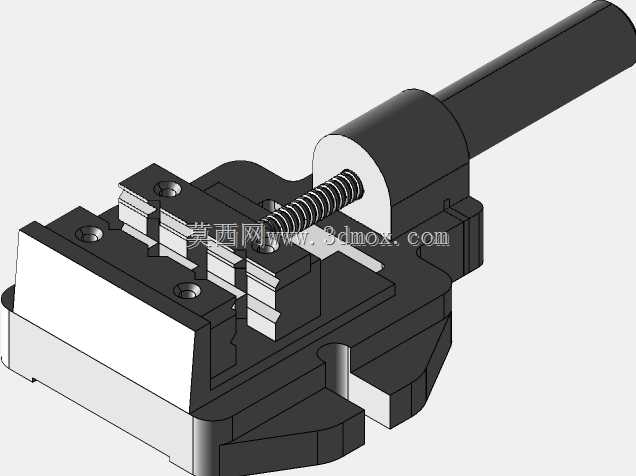

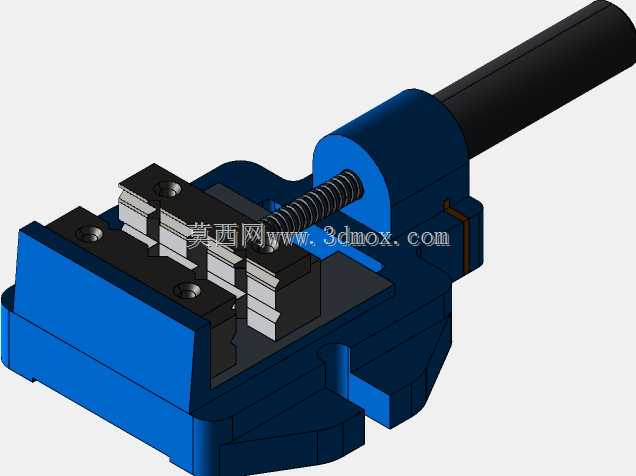

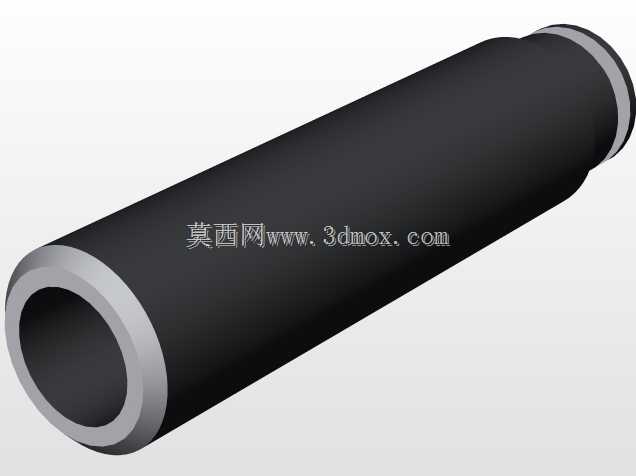

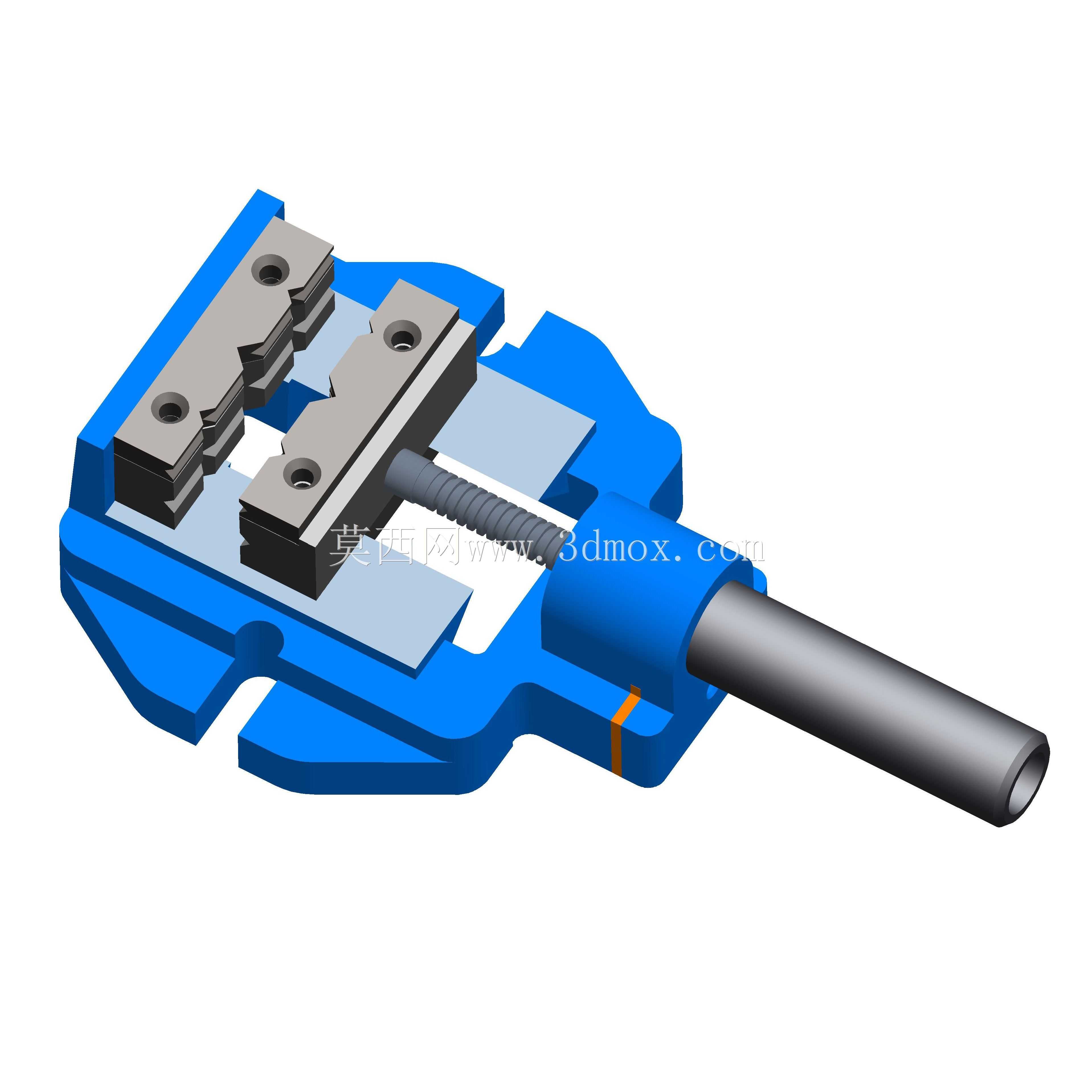

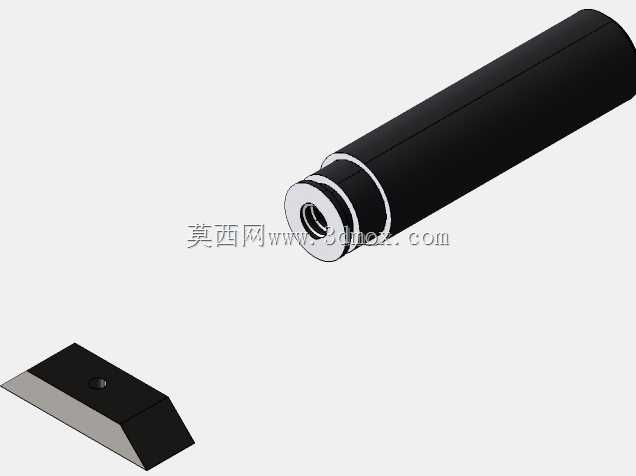

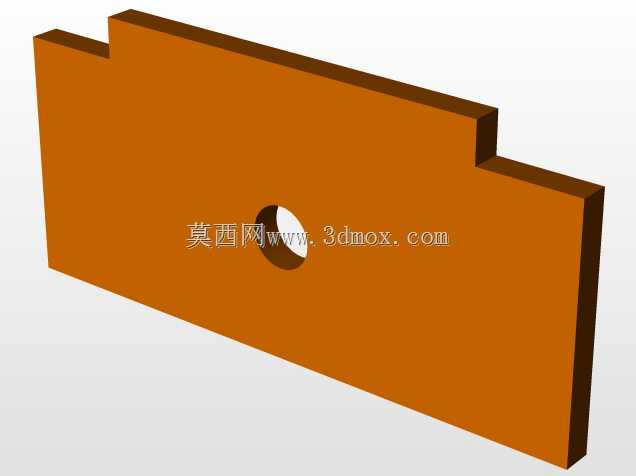

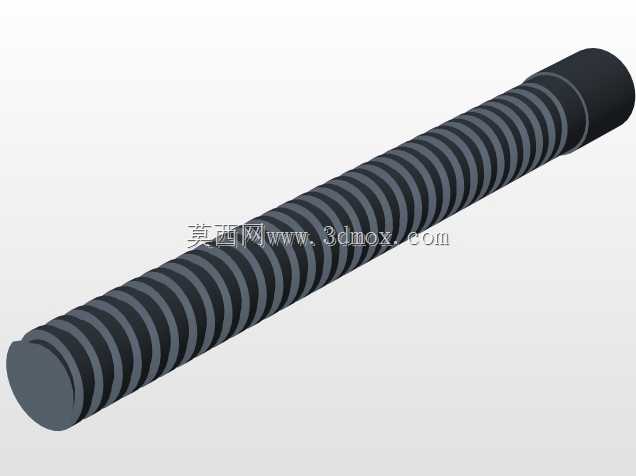

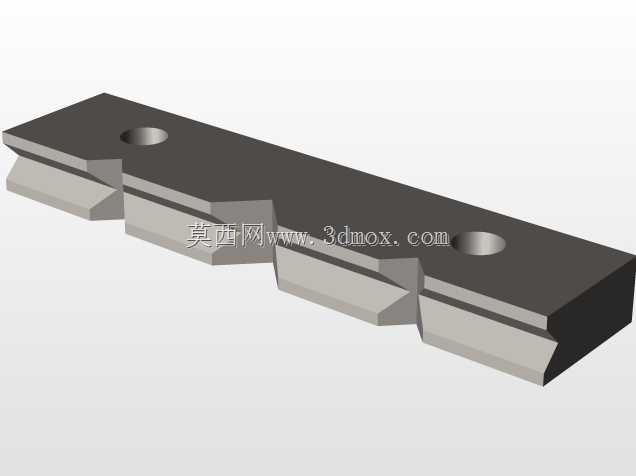

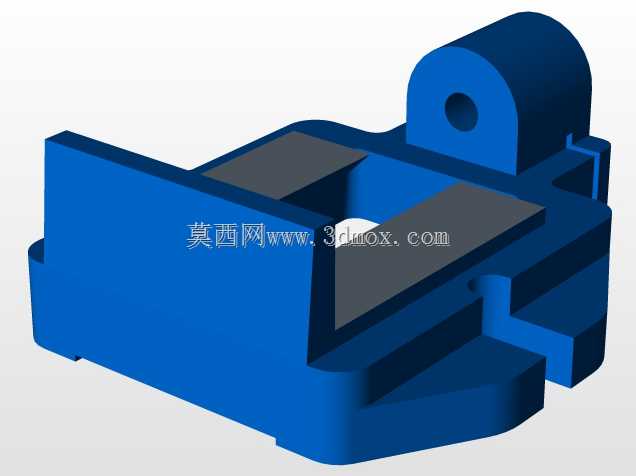

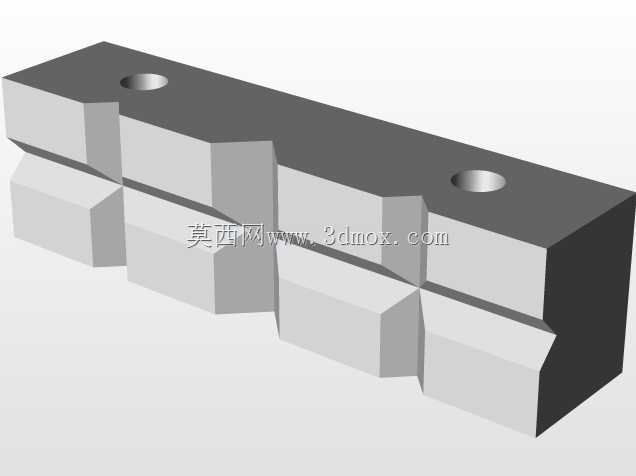

在常规铣削、磨削、钻削等机加工工位上，这类平口夹持工装是工位旁最基础也最高频使用的定位夹紧部件，区别于手持钳工虎钳，该结构专门适配机床工作台安装使用，核心作用是在加工过程中为坯料或半成品工件提供稳定、无位移的刚性夹持，避免切削力作用下工件出现窜动、振颤，最终保障加工尺寸精度与形位公差符合工艺要求。从结构设计逻辑来看，该夹持装置采用丝杆进给的传动方案，转动伸出的操作杆即可带动活动钳身沿固定导轨方向做直线往复运动，配合固定钳口实现对工件的夹紧与松脱，钳口位置设计有可更换的齿形夹持块，通过内六角螺钉与钳身主体锁紧固定，当夹持块长期使用出现磨损、咬合齿变形时，无需更换整个钳体，仅需拆卸更换对应钳口块即可恢复夹持精度，大幅降低工装的维护成本与停机更换时长。钳身主体采用高刚性的框架式结构，底部预留标准的工作台安装定位槽，可直接配合机床工作台的T型槽螺栓完成固定，安装边界完全适配常规立式铣床、台式钻床、小型磨床的工作台面尺寸，无需额外制作过渡转接板即可完成装夹固定，安装后整体重心偏低，即使承受较大的侧向切削力也不会出现倾覆风险。从功能特性层面，该结构的夹持行程覆盖常规小型零件的加工夹持需求，钳口的平行度在设计时做了严格公差约束，夹紧状态下两钳口的平行度误差控制在0.02mm以内，可保障矩形、规则异形工件装夹后基准面与工作台面的垂直度，减少装夹找正的辅助时间。丝杆传动副采用梯形螺纹设计，具备良好的自锁性能，当夹紧力达到工艺要求后，即使加工过程中存在持续振动，活动钳身也不会出现自行松退的问题，无需额外加装锁紧机构即可维持稳定的夹紧力。在实际生产场景中，这类工装除了用于常规金属零件的机加工装夹，也可在小型装配工位、试样检测工位作为固定夹具使用，比如在小型零部件的压装、刻印、尺寸检测工序中，都可以通过该装置固定工件，解放操作人员双手，提升作业稳定性与操作安全性。设计过程中针对钳身的受力薄弱位置做了加强筋结构优化，在丝杆与活动钳身的连接位置设计了推力轴承结构，降低转动操作杆时的摩擦阻力，操作人员无需借助加力杆即可输出足够的夹紧力，同时避免丝杆端部与活动钳身的直接摩擦磨损，延长整套工装的使用寿命。钳身表面做了氧化防锈处理，可适配车间内存在切削液、润滑油飞溅的作业环境，长期使用也不会出现锈蚀卡滞的问题，活动钳身与固定钳身的导轨配合面采用间隙可调的设计，长期使用出现配合间隙后，可通过调整侧边的镶条螺钉重新预紧，消除配合间隙，维持夹持精度，避免装夹后工件出现角度偏移。
