带多孔定位结构的玻璃瓶成型模具

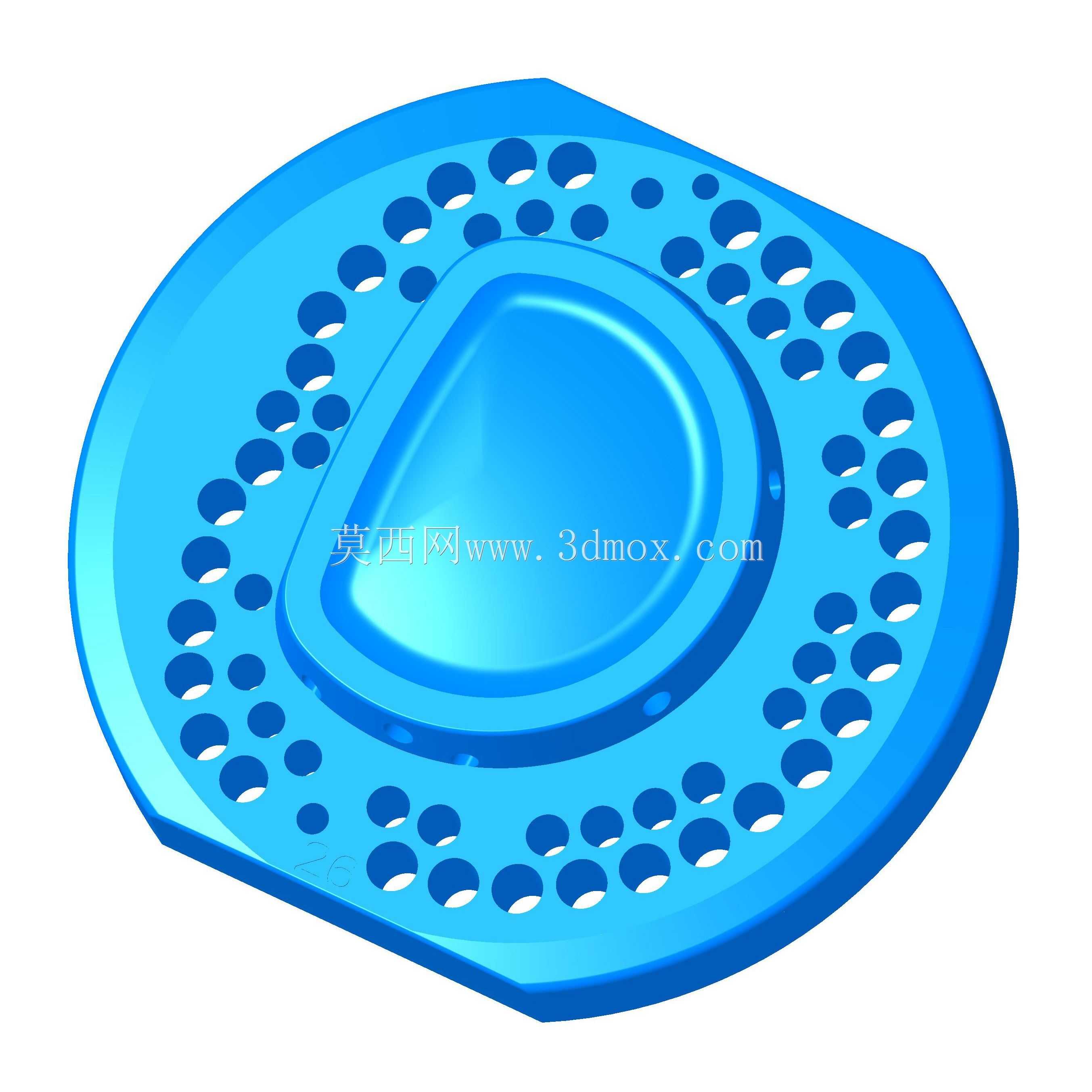

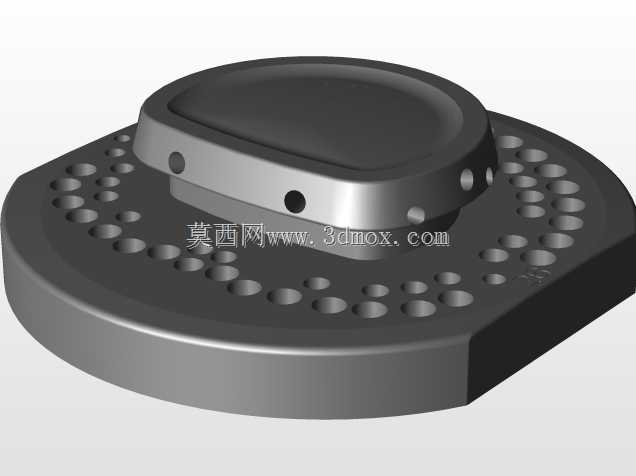

　　在日用玻璃制品生产线上，这类带多孔排布的模具部件是吹制成型环节的核心成型构件，主要承担玻璃瓶身轮廓定型、成型过程排气、合模定位的多重作用，适配行列式制瓶机的工位安装需求，日常多用于食品包装类玻璃瓶、化妆品玻璃瓶的量产成型工序。从结构设计逻辑来看，该模具的核心成型区域为内凹的水滴状型腔，型腔边缘做了连续的圆角过渡处理，避免玻璃料坯在吹胀过程中出现应力集中导致的瓶身裂纹，型腔表面的粗糙度要求控制在Ra0.8以下，保证成型后玻璃瓶外表面的光洁度，减少后续抛光打磨的工序量。环绕型腔外围的整圈密集通孔，并非单一功能设计：靠近型腔边缘的小直径孔为排气孔，孔径控制在0.3-0.5mm区间，既可以在吹制过程中快速排出模腔内部的压缩空气，

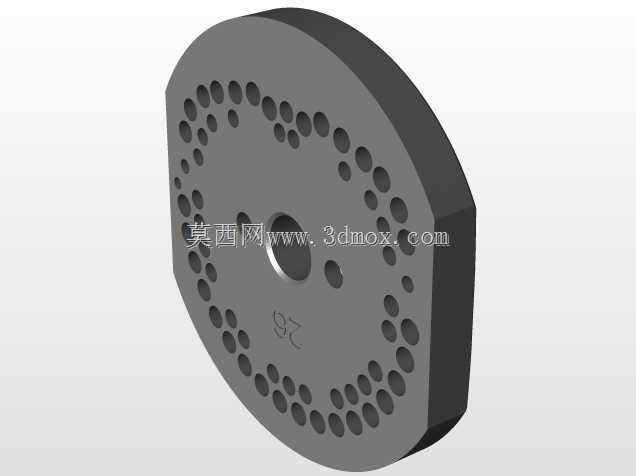

　　避免瓶身出现气泡、缺料等成型缺陷，又能防止软化的玻璃料渗入孔内造成飞边；外侧排布的稍大直径孔为模具安装定位孔与冷却水道连接孔，定位孔与设备模架的定位销采用H7/h6的间隙配合，保证每次合模的对位精度控制在0.02mm以内，避免合模错位导致的瓶身合缝线粗大问题，冷却孔则连通模架内部的循环冷却水路，通过控制冷却水的流量与温度，将模具工作温度稳定在450-550℃的合理区间，保证玻璃料的冷却定型速度均匀，减少瓶身厚薄不均的问题。模具的外轮廓采用切边式的类圆形设计，而非整圆结构，主要是为了适配多工位转盘式制瓶机的安装空间，相邻工位的模具在转盘转动过程中不会出现干涉，同时切边结构也能作为模具安装的防呆定位面，避免工人装模时出现方向装反的问题。

　　从安装边界来看，该模具的整体厚度适配常规制瓶机模架的安装槽深度，安装孔的孔位间距与行业通用的行列式制瓶机模架孔位完全匹配，不需要额外对模架进行二次加工即可直接换装，能够兼容同规格范围内不同瓶型的快速换模需求，换模时只需要松开定位孔的紧固螺栓，更换对应型腔的模仁即可，大幅缩短产线换型的停机时间。在实际生产过程中，这类模具的材质通常选用耐热铸铁或者铜合金，本次三维结构设计阶段已经提前预留了热处理变形余量，型腔部分的加工余量均匀，后续数控铣削成型后经过表面氮化处理，能够提升模具表面的硬度与耐磨性能，延长模具的连续生产寿命，避免长期高温工况下出现型腔表面氧化、粘料的问题。设计过程中还特意将排气孔的排布位置对应瓶身的非外观面区域，即使排气孔位置出现轻微的料痕，也不会影响玻璃瓶的外观质量，同时所有孔位的加工方向都垂直于模具安装基准面，减少后续机加工的装夹次数，降低加工成本与加工误差。
