重型商用车转向摇臂结构设计

　　在重型商用车的底盘转向系统中，转向摇臂是连接转向器输出端与转向直拉杆的核心传力部件，承担着将转向器的旋转力矩转化为直拉杆直线往复推力的关键作用，直接决定整车转向动作的响应精度与承载可靠性，尤其在重载工况、非铺装路面行驶场景下，该部件需要承受来自路面的交变冲击载荷与转向动作的反复扭转作用力，其结构设计合理性直接关联整车行驶安全。从实际装车场景来看，这类转向臂多用于总质量18吨以上的重型载货车辆、工程自卸车辆以及重型牵引车辆，布置在前桥转向节与车架中部的转向器输出轴之间，周边需要预留足够的运动避让空间，避免转向极限位置时与车架纵梁、钢板弹簧支座、制动管路等周边部件发生运动干涉。

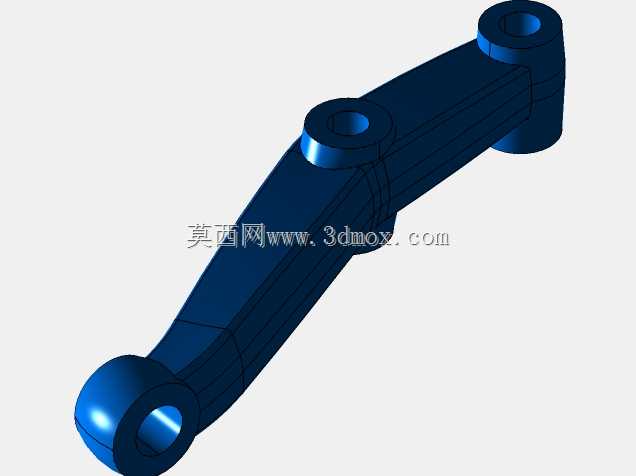

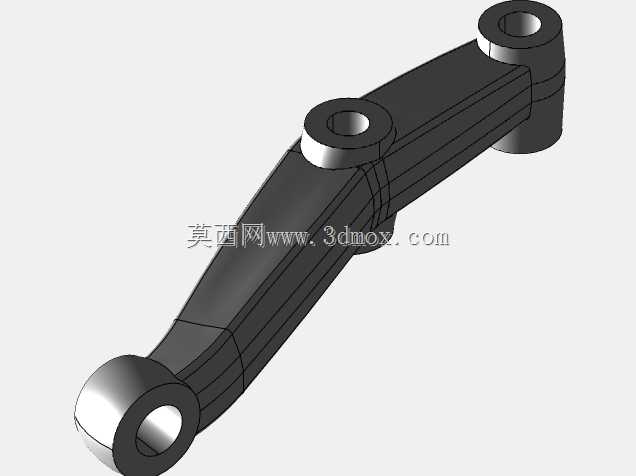

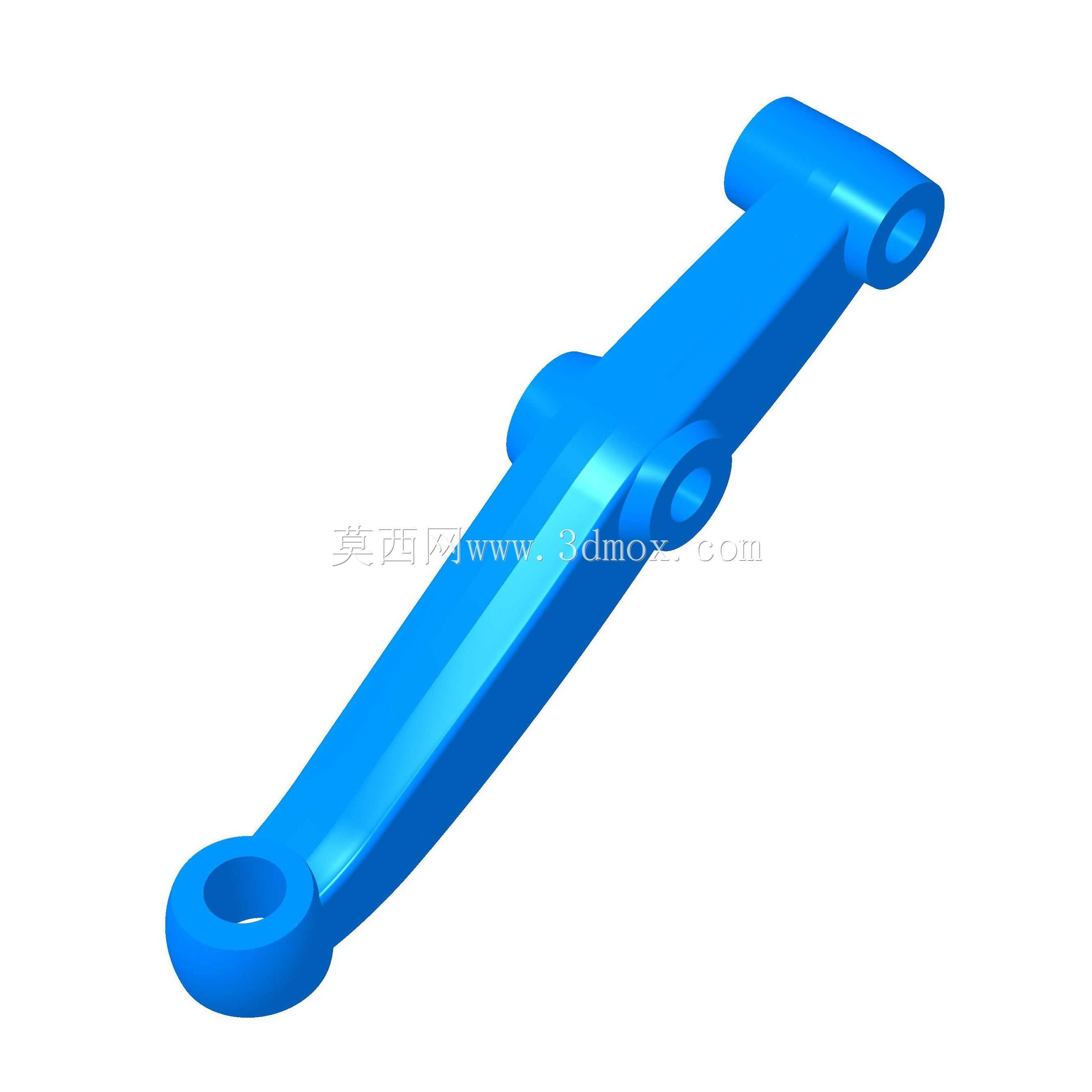

　　从结构功能特性来看，该部件整体采用变截面长杆式锻造成型结构，杆身截面沿长度方向根据受力弯矩分布做差异化设计，靠近转向器安装端的截面尺寸更大，用于承受转向输出的最大扭矩，沿杆身向直拉杆连接端逐步过渡收窄，在保证整体强度冗余的前提下尽可能降低部件自重，符合商用车底盘轻量化的设计趋势。部件两端分别设置同轴度要求极高的安装孔位，其中大端的锥孔或圆柱孔用于与转向器摇臂轴的花键或锥面配合，通过端面螺母锁紧实现无间隙传动，避免转向动作出现旷量；小端的销孔用于安装转向球头销，与直拉杆形成铰接连接，允许连接部位在车辆跳动、转向过程中存在小角度的相对摆动，补偿底盘部件运动带来的位置偏差。

　　在设计思路层面，这类转向臂的建模过程首先需要明确整车转向梯形的硬点参数，根据转向器的输出转角范围、前桥最大转向角、直拉杆的运动行程反推摇臂的有效工作长度与两端孔位的中心距，中心距参数直接决定转向系统的传动比，中心距过小会导致转向操作沉重，中心距过大则会造成转向器输出行程不足，无法达到设计最大转向角。建模时需要重点校核杆身的运动包络，在车轮从最左转向极限到最右转向极限的全行程内，模拟不同悬架跳动高度下的部件位置，确保杆身与周边所有固定部件、运动部件的最小间隙保持在10mm以上，防止车辆行驶过程中出现部件磕碰磨损。结构强度校核环节需要针对三类极限工况做仿真验证：一是原地转向工况下轮胎与地面的滑动摩擦阻力矩传递到摇臂上的最大静载荷，二是车辆以较高车速通过凹凸路面时，车轮受到侧向冲击传递到摇臂的瞬时冲击载荷，三是紧急制动工况下前桥载荷前移带来的附加纵向作用力，确保三类工况下部件的最大应力均低于材料屈服强度的60%，预留足够的安全系数。

　　从安装边界尺寸来看，该转向臂大端安装孔的孔径需要与所选转向器的输出轴尺寸完全匹配，通常配合面的粗糙度要求达到Ra1.6以下，保证配合面的接触面积超过75%，避免应力集中造成的配合面压溃；小端球头销安装孔的孔径需要匹配对应吨位车型的转向球头尺寸，孔端需要设计限位台阶，防止球头销装入后出现轴向窜动。杆身的弯曲角度需要根据整车布置的空间位置做针对性调整，并非简单的直杆结构，部分车型为了避让车架上的线束固定支架、储气筒安装位，会在杆身中部设计特定角度的弯曲段，建模时需要严格按照布置硬点做曲面过渡，弯曲位置的圆角半径不能过小，避免应力集中导致部件在交变载荷下出现疲劳断裂。部件表面通常采用喷丸处理提升表面疲劳强度，再做阴极电泳涂装满足底盘部件的防腐蚀要求，能够适应雨雪天气、盐碱路段等复杂使用环境下的长期使用需求，不会因为锈蚀导致部件强度下降。

　　在实际建模过程中，还需要考虑部件的加工工艺性，锻造成型的分模面需要设置在杆身的对称中心面上，避免出现过大的锻造拔模斜度，两端安装孔的加工基准需要统一，以大端孔的中心轴线作为主要加工基准，保证两端孔位的位置度公差符合设计要求，减少后续机加工环节的装夹次数，提升生产加工效率。同时需要在模型中预留出装配工艺所需的扳手空间，确保两端锁紧螺母在装配时能够顺利放入套筒工具，不会因为空间不足导致装配困难，也方便后续车辆维保环节的部件拆卸与更换。
