五叶曲面结构风扇扇叶设计作品

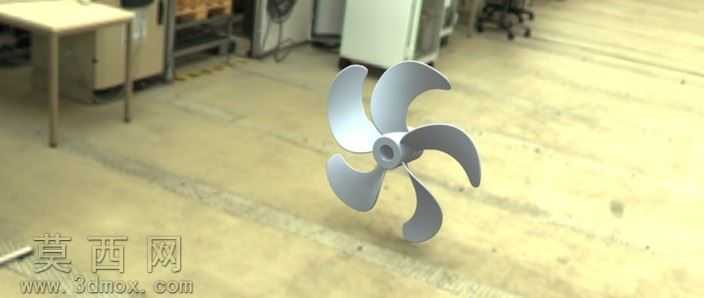

本作品为五叶曲面风扇扇叶的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先确定扇叶中心轮毂的基准尺寸，以中心安装孔为定位基准，匹配常规风扇电机的输出轴径参数，设计带限位凸台的轮毂结构，保证扇叶安装后的同轴度与运转稳定性。扇叶部分采用变曲率曲面造型设计，每片叶片从轮毂连接处向外缘平滑过渡，叶根位置厚度更大以保证结构强度，避免长期高速运转出现断裂变形，叶尖位置做减薄收边处理，同时调整叶片的扭转角度，从叶根到叶尖的扭角遵循流体力学送风规律，优化气流导向效果，减少运转过程中的风阻损耗与紊流噪音。建模过程中对五片叶片做圆周阵列操作，保证相邻叶片的夹角完全一致，整体动平衡参数经过校准，避免运转时出现偏心抖动问题。材质渲染阶段模拟常用的工程塑料材质，还原扇叶表面哑光磨砂的质感，轮毂部分做细微的分模线细节处理，还原真实注塑零件的工艺特征，渲染场景采用室内车间环境作为背景，通过柔和的漫反射光线展现扇叶曲面的流畅弧度，清晰呈现叶片的厚度变化与曲面过渡细节。设计过程中充分考虑扇叶的实际使用需求，曲面造型经过多次参数调整，在保证送风效率的同时兼顾结构强度，叶片的弧度设计能够引导气流沿轴向平稳输出，减少气流径向扩散造成的能量损失，中心轮毂的安装孔位预留了标准的配合公差，能够直接适配对应规格的风扇电机转轴，整体模型结构完整，曲面无破面、特征无缺失，可直接用于后续的结构验证、3D打印样件制作或者注塑模具开模参考，完整还原了民用送风类风扇核心部件的结构特征与设计逻辑。
