铃木GSX600RR摩托车后副车架结构设计

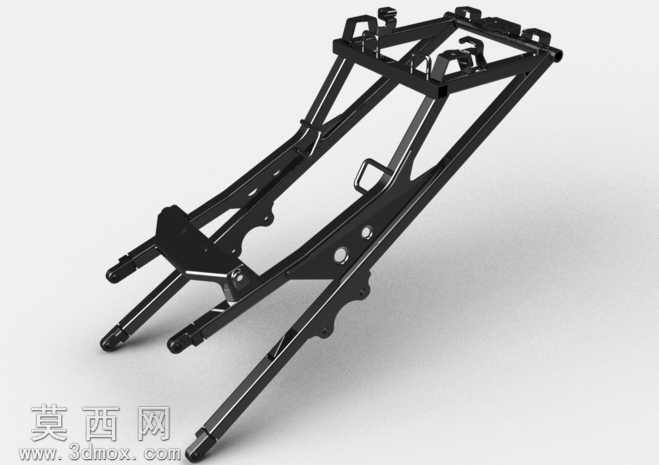

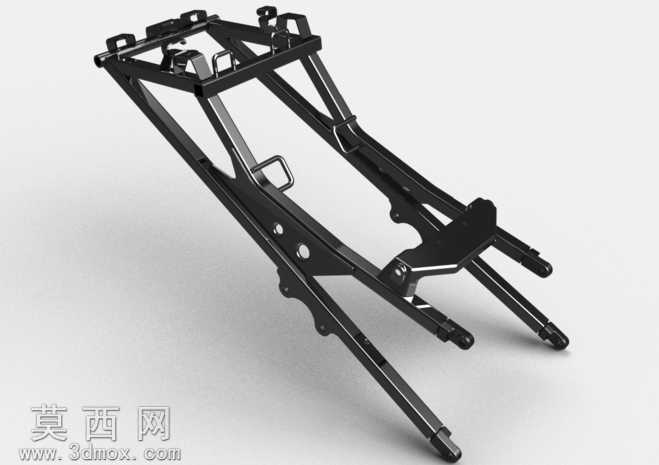

本作品为铃木GSX600RR运动摩托车的后副车架三维建模设计，建模过程严格遵循实车部件的测绘尺寸与装配逻辑，在三维建模软件中完成全参数化结构搭建，完整还原了该车型后副车架的承载结构与安装点位。建模阶段首先通过基准面搭建确定车架的整体安装基准，依次绘制主管、侧支撑臂、安装支耳、挂载卡扣等结构的截面草图，通过拉伸、扫掠、放样等特征命令生成基础实体，针对车架上的减重孔、安装过孔、焊接让位槽等细节结构，通过切除、倒角、圆角命令逐一完成细节处理，确保所有安装孔位的位置、孔径与实车部件完全匹配，可直接适配原车的后座、尾罩、后挡泥板等外围部件的安装需求。材质与渲染阶段，针对该部件的金属材质特性，为模型赋予哑光黑色金属烤漆材质，调整材质的粗糙度、金属度参数模拟原厂车架的磨砂漆面质感，添加细微的漆面颗粒纹理提升真实感，渲染过程中采用三点布光方案，主光突出车架的主体结构轮廓，辅光补全支撑臂内侧的暗部细节，轮廓光勾勒车架边缘的金属质感，最终渲染效果清晰呈现车架的结构层次与材质表现。结构设计层面，该后副车架采用双斜向主支撑臂搭配横向连接横梁的桁架式结构，主支撑臂采用变截面设计，在靠近主车架连接端加大截面尺寸提升连接强度，向车尾延伸段逐步收窄截面实现轻量化，上部设置多组安装卡扣与支耳用于固定车尾覆盖件与后座组件，下部预留后减震、后摇臂相关部件的避让空间，前端的连接座完全匹配GSX600RR主车架的安装点位，整体结构在满足承载强度要求的前提下，通过合理的镂空与截面优化实现了部件减重，符合运动摩托车的轻量化设计需求，模型可用于摩托车改装设计、结构教学演示、维修配件测绘参考等场景。
