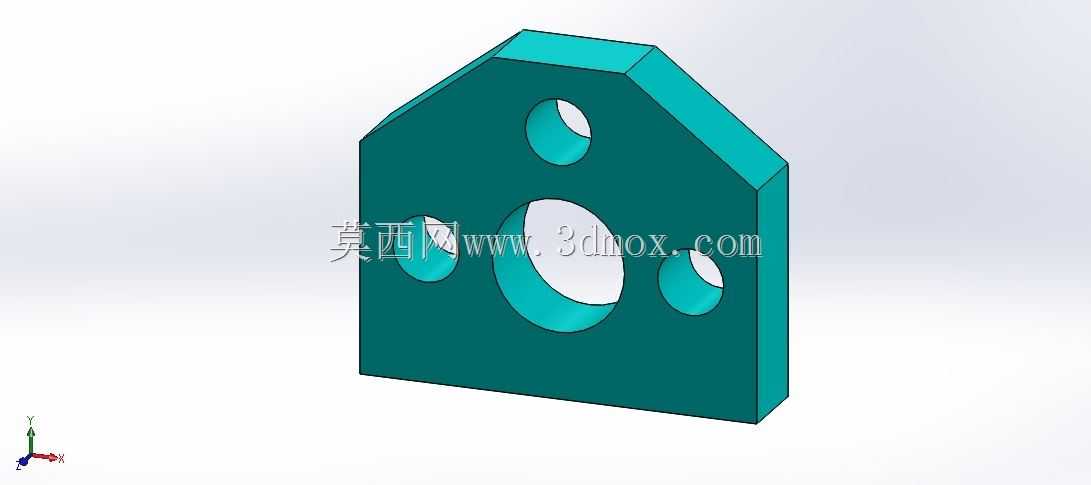

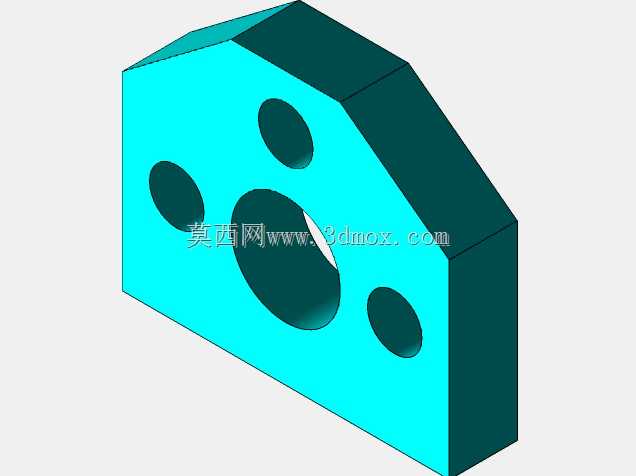

该结构件属于设备吊装与连接场景常用的承力构件,日常多应用在小型机电设备外挂组件安装、轻型工装夹具的工位挂载、非标自动化线体旁侧辅助功能模块的固定场景中,也可作为小型气动元件、传感检测模块的安装转接载体,替代传统焊接式吊耳的不可调缺陷,适配多规格孔位的跨距安装需求。从实际功能来看,该构件核心作用是通过自身不同孔径的镂空结构,实现不同直径紧固件的穿装固定,顶部的单孔可作为吊装挂点穿入卸扣或吊环,中部大孔可避让设备突出的轴类、管接头类结构,两侧分布的小孔可配合螺栓完成与设备基体、安装支架的锁紧固定,无需额外加工转接垫片即可适配多种安装间距。设计阶段优先考虑了安装边界的适配性,整体采用带切角的类五边形轮廓,顶部做斜切收窄处理,可避开安装位置周边的突出棱边、管线排布空间,不会与相邻部件产生运动干涉;板件厚度根据承力需求做等厚设计,所有孔位均做通孔处理,孔边缘做倒角去毛刺,避免穿装螺栓时刮伤螺纹表面,也能减少应力集中导致的板件开裂风险。孔位排布上,顶部单孔的中心与底部安装面保持垂直对中,吊装时受力方向沿板件中心轴线传递,不会产生额外的偏载力矩;中部大孔的孔径预留了足够的避让间隙,即使对接部件存在少量装配公差,也能顺利完成对位;两侧小孔的中心距按照常用的轻型安装支架标准孔距设置,可直接适配市面常见的铝型材支架、钣金安装座的现成孔位,减少现场二次配钻的工作量。实际选型使用时,需要注意安装面的平面度要求,若基体安装面存在明显凹凸,锁紧螺栓时会导致板件产生翘曲变形,长期受载容易在孔位边缘产生疲劳裂纹;吊装作业时需确认顶部挂孔的载荷上限,不可超出额定承力范围挂载重物,穿装吊环时需保证吊环端面与板件表面完全贴合,避免点接触导致的局部压强过大。建模过程中,该类零件优先采用拉伸凸台生成基础板件轮廓,再通过拉伸切除完成各个孔位的加工,斜切边角可通过拉伸切除或倒角特征实现,所有孔位的同轴度、孔间距公差可根据实际装配需求设置合理的公差范围,对于承力要求较高的使用场景,可在建模完成后添加简单的静力学仿真验证,确认最大应力位置的安全系数满足使用要求,避免实际使用中出现断裂失效。该类结构件相比标准圆形吊耳,异形轮廓的设计能更好适配狭窄安装空间的布局需求,多孔位的组合设计可同时满足吊装、固定、避让多重功能,减少单个安装位置的零件使用数量,简化装配流程,在小型非标设备、轻型工装的设计中应用十分广泛,设计时可根据实际安装空间的尺寸、需要承载的重量、对接部件的孔位参数灵活调整整体轮廓尺寸与各个孔的直径、位置,无需拘泥于固定的尺寸比例,核心是保证受力路径顺畅、安装无干涉、锁紧可靠。
- 上一篇:立式摆动凸轮从动件机构结构设计
- 下一篇:L型带孔直角安装支撑座结构
- 全部评论(0)
- 模板大小: 113.41 KB
- 售价:5金币
- 下载次数: 13
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用五金配件
