立式摆动凸轮从动件机构结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:327920
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计
  • 立式摆动凸轮从动件机构结构设计

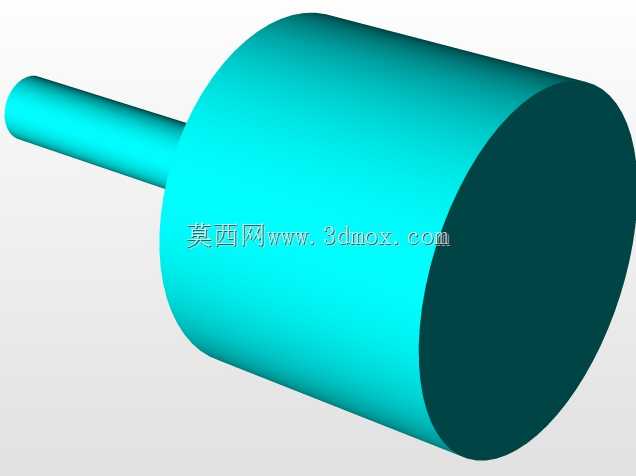

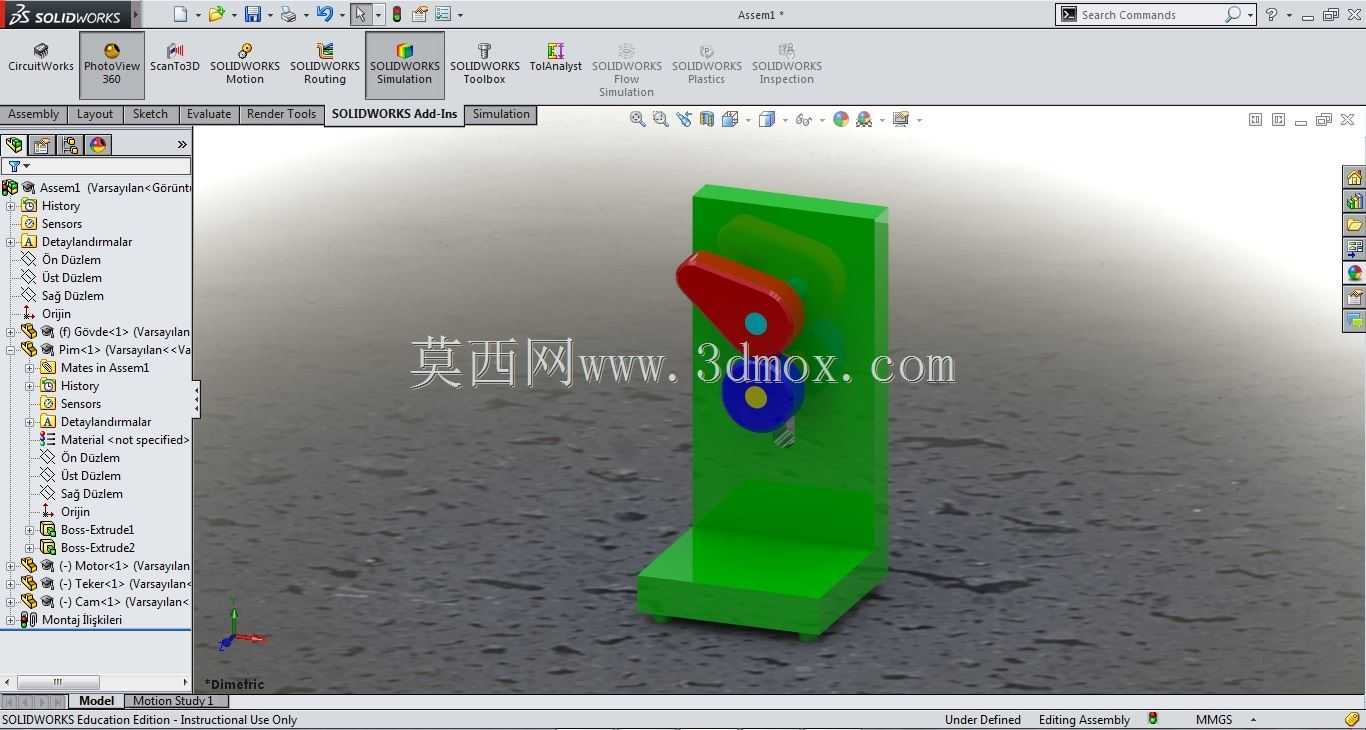

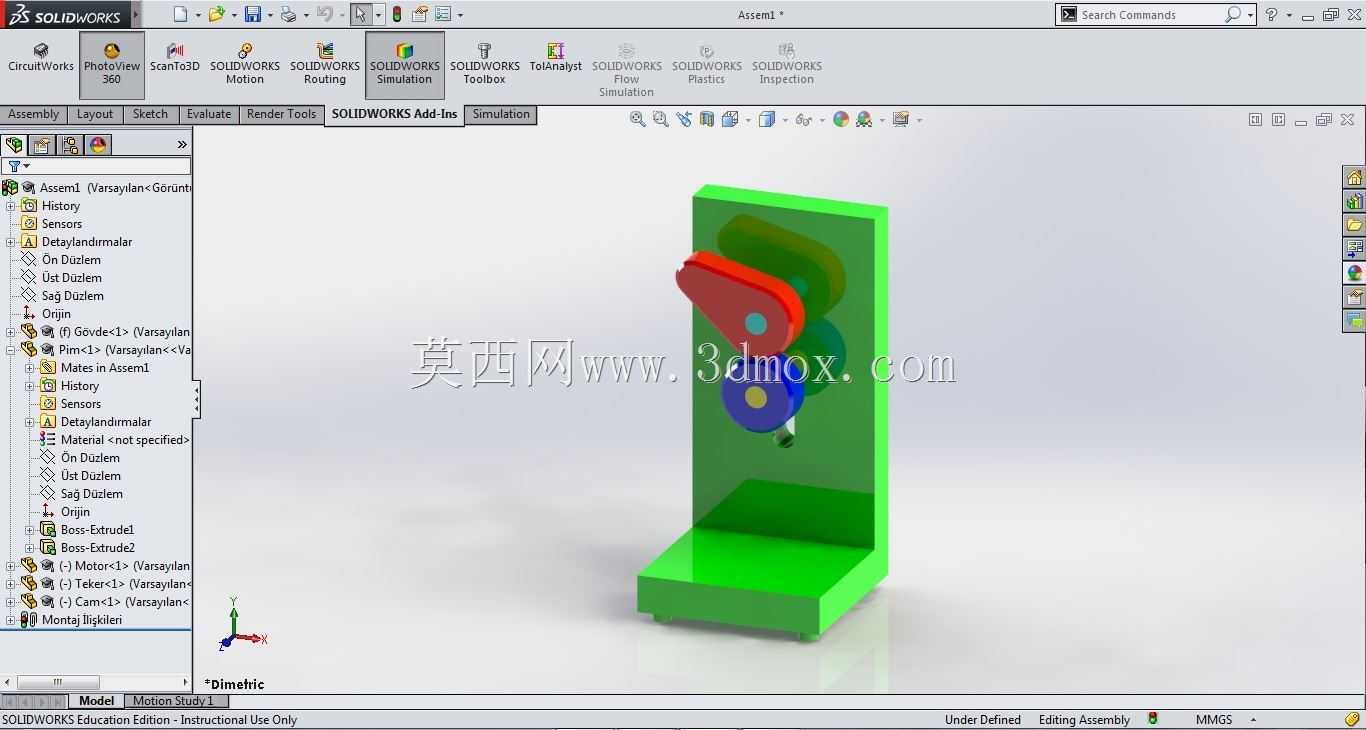

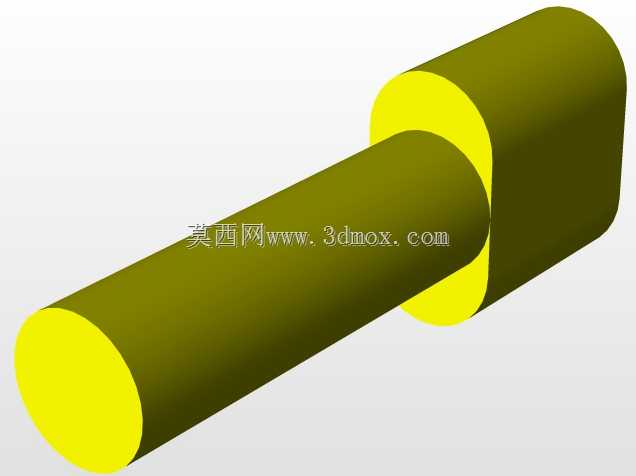

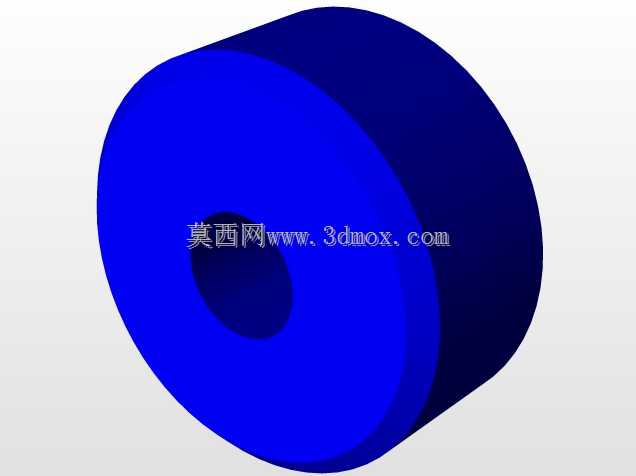

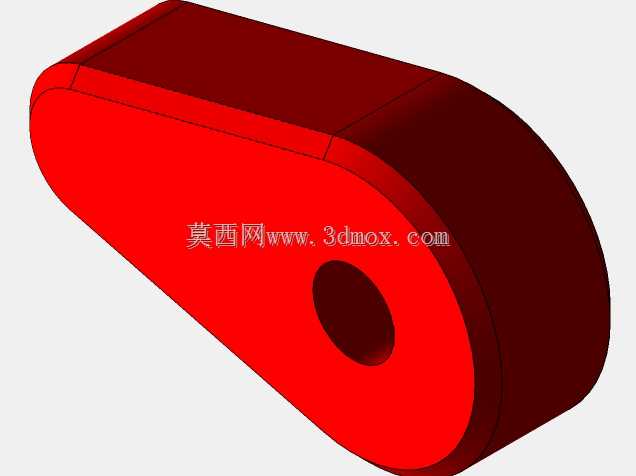

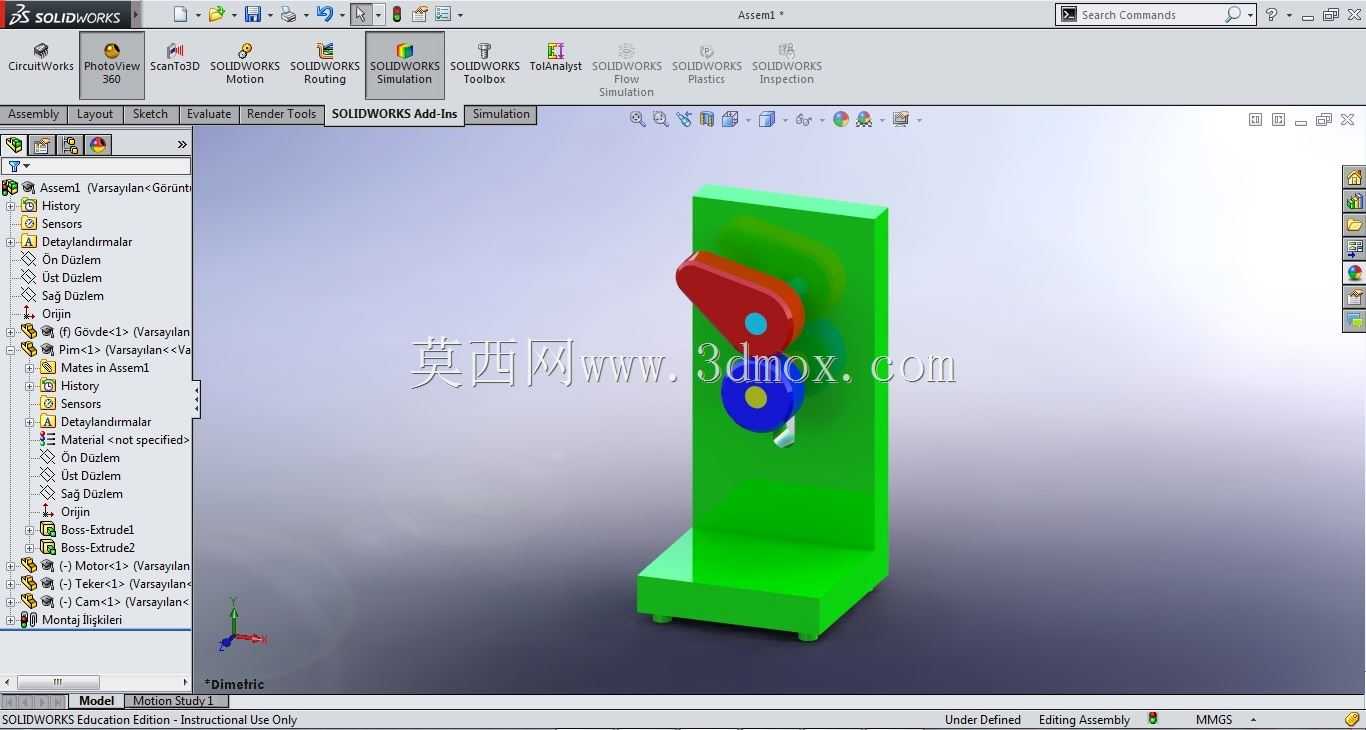

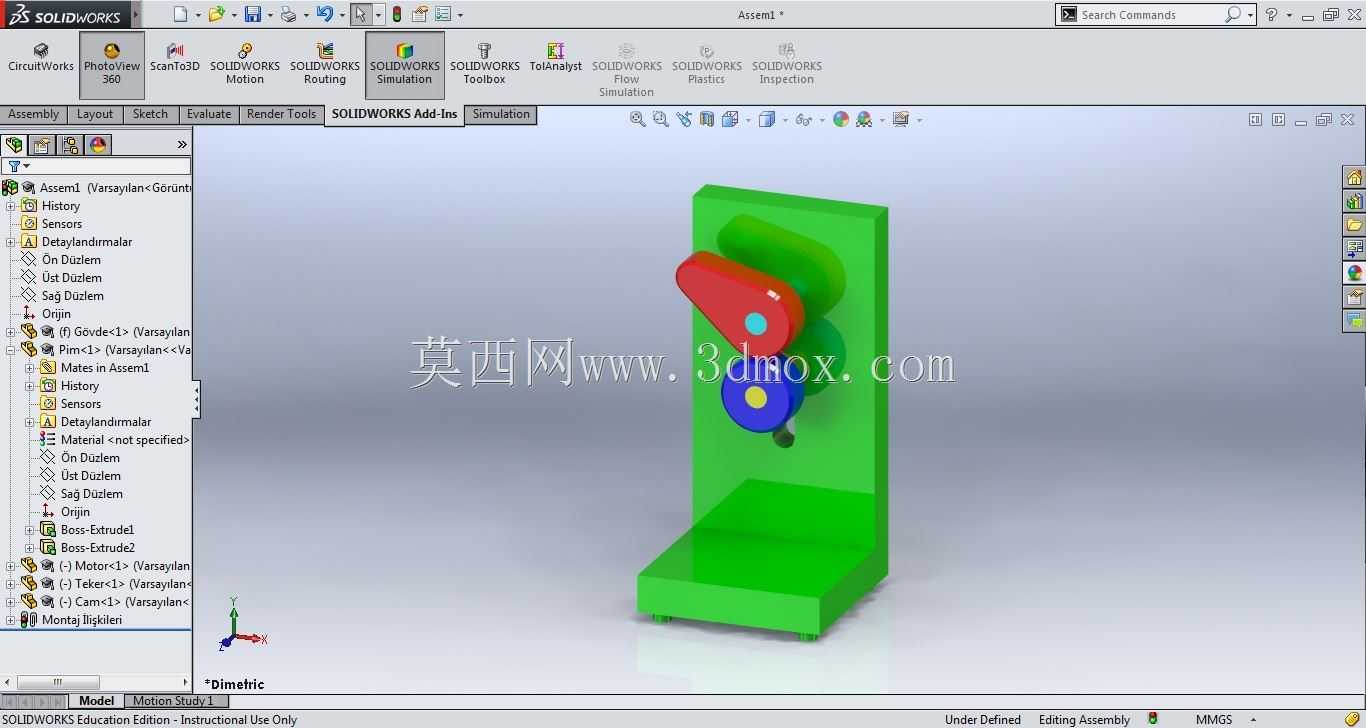

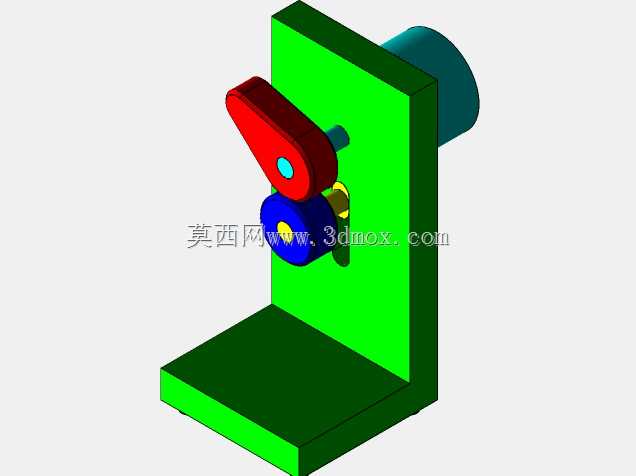

这套凸轮从动件机构采用立式安装布局,主体支撑结构为L型立式安装座,底部为水平安装基板,基板上预留有四个沉头安装孔位,可直接通过螺栓固定在设备安装台面或机架立面上,安装孔的孔距按照常规小型自动化设备的安装基准设计,适配多数实验台、小型装配设备的安装面尺寸,安装座的竖直立板作为整个机构的承载基准,所有运动部件均安装在立板正面,立板背面为平整加工面,可保证安装后整体机构的垂直度,避免运动过程中出现偏载卡滞。凸轮组件安装在立板中下部位置,采用盘形凸轮结构,凸轮轮廓根据从动件的运动行程需求设计,凸轮轴通过轴承座固定在立板上,轴端可连接驱动电机或传动带轮,输入旋转动力,凸轮轮廓面做了硬化处理,降低长期往复运动带来的轮廓磨损,保证运动精度的长期稳定性。从动件采用摆动式结构,铰接点设置在立板上部位置,从动件的接触端安装有耐磨滚轮,滚轮与凸轮轮廓面始终保持贴合,将凸轮的旋转运动转化为从动件绕铰接点的往复摆动,滚轮的设置将滑动摩擦转化为滚动摩擦,大幅降低接触部位的摩擦损耗,同时减少运动过程中的冲击噪音。从动件的工作端为平面结构,可根据实际使用需求加装推头、吸盘、夹具等执行元件,完成周期性的推送、分度、压紧等动作。设计过程中首先确定了从动件的摆动行程与运动规律,根据摆角需求反推凸轮的基圆半径与轮廓曲线,基圆半径的选择兼顾了机构整体尺寸与压力角控制,保证机构在整个运动周期内的压力角都处于许用范围内,避免出现自锁或者驱动力过大的问题。安装边界方面,整套机构的水平方向占用宽度不超过150mm,竖直方向高度不超过220mm,前后方向突出安装面的厚度不超过100mm,属于小型紧凑的传动机构,不会占用过多设备内部安装空间,适合集成在小型自动化生产线、教学实验设备、轻工包装机械的工位上,比如在小型零件的装配工位上,这套机构可以完成周期性的零件上料推送、工位转位触发动作;在印刷设备中可完成纸张的周期性压合动作;在教学实验场景中,可作为凸轮机构运动规律演示的实物模型,帮助学习者理解凸轮轮廓与从动件运动轨迹的对应关系。结构设计上所有运动部件都做了限位设计,从动件的摆动极限位置设置有软质缓冲垫,避免运动到极限位置时出现刚性碰撞,凸轮轴与铰接轴都采用了标准件选型,后期维护更换时无需定制特殊零件,降低运维成本。整个机构的运动过程无多余自由度,凸轮旋转一周即可完成一个完整的工作循环,循环周期可通过调整输入轴的转速进行灵活调节,适配不同生产节拍的使用需求,安装时只需保证安装座的水平度与垂直度,调整滚轮与凸轮轮廓的预紧压力,即可投入使用,装配调试难度较低,适合结构设计人员在做小型周期性动作机构选型时做参考,也可作为机械原理教学的具象化结构参考。
