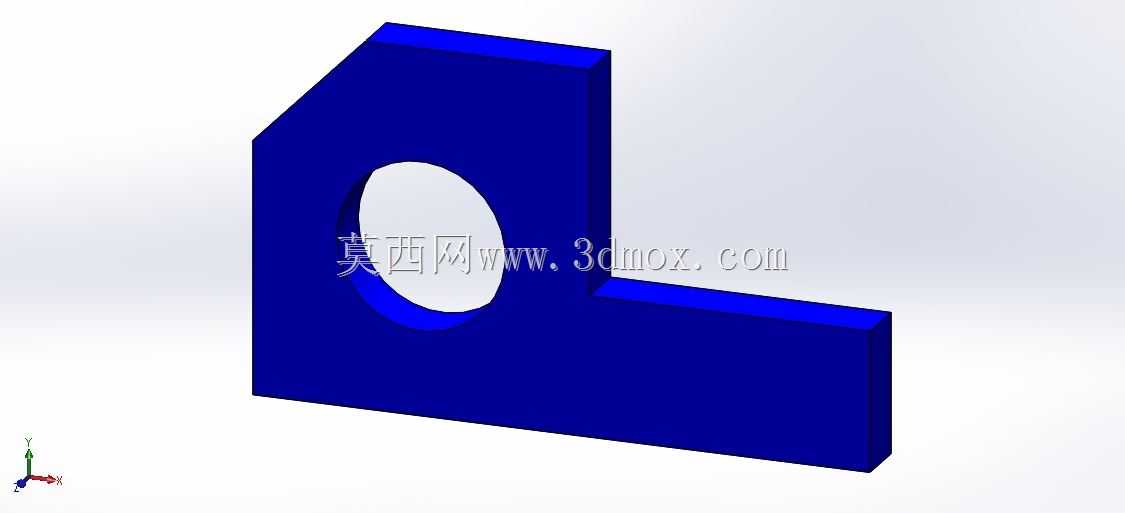

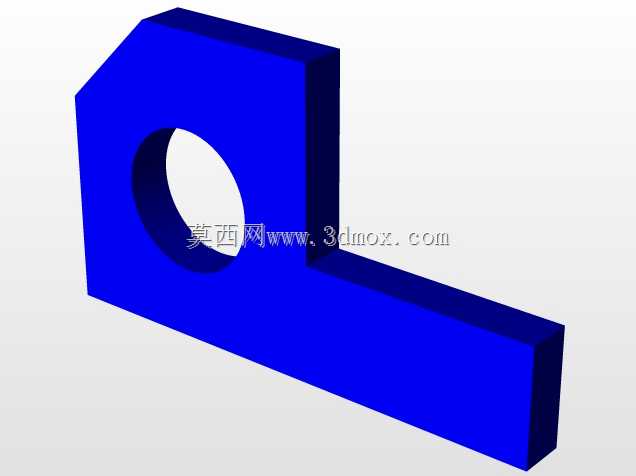

L型带孔直角安装支撑座结构

这类L型带孔直角支撑件，在车间小型自动化线体、桌面式工装夹具、检测工位定位结构里的应用占比不低，很多时候做相邻两个垂直方向构件的连接过渡，不用额外拼接角件就能保证两个安装面的垂直度，省掉现场配焊、配磨垂直面的工序。实际用的时候，竖直段的内孔一般用来穿装转轴、导向杆或者定位销，水平段的底面贴装在设备基板、型材架的安装面上，通过沉头孔或者侧装螺栓完成固定，能承受垂直于竖直面的径向载荷，也能分担水平方向的剪切力，不少轻载工位的传感器安装支架、挡停块基座也会用这类结构做主体，比用整块方料铣削省材料，加工余量也小。

设计这类结构的时候，首先要卡准两个垂直安装面的平面度要求，一般贴合面的平面度要控制在0.05mm以内，不然安装后会出现翘曲，穿装在孔里的轴类件会出现别劲、卡滞的问题。竖直段的内孔要根据穿装件的配合等级选公差，如果是装无相对滑动的定位销，选H7过盈配合就行；如果是穿装需要转动的销轴，得留适当间隙，还要考虑孔口的倒角，方便装配的时候引导零件进入，也能避免锐边割伤装配人员的手套。L型的拐角位置不能做直角尖角，要留适当的内R角，一方面是铣加工的时候刀具能自然走刀，不用额外清角，另一方面能减少应力集中，设备运行有振动的时候，拐角位置不会因为应力累积出现开裂。

从安装边界来看，水平段的厚度要根据总承载来算，一般轻载工况下厚度不小于8mm，竖直段的高度要匹配穿装零件的伸入长度，保证穿装后零件的支撑长度足够，不会出现悬臂过长挠度超标的问题。内孔的中心高度要和对接零件的中心高对齐，公差控制在±0.1mm以内，不然对接的时候会出现偏心，强行锁紧螺栓会导致零件变形。水平段上的安装孔位要和下方基板的预装孔位对应，孔间距公差不能太大，不然现场装的时候螺栓穿不进去，要是做通用型的安装座，水平段可以开长圆孔，预留一定的位置调整量，适配不同孔距的安装基面。

实际投产加工的时候，这类零件一般用45号钢或者铝合金做毛坯，钢件做完加工后可以做发黑处理防锈，铝合金件做阳极氧化提升表面硬度。加工顺序一般是先铣两个垂直的基准面，保证垂直度达标，再以这两个面为基准加工内孔和安装孔，这样能保证所有形位公差都有统一的基准，不会出现基准偏移导致的装配问题。要是用在有腐蚀的工况，比如喷涂工位、化工物料输送旁的工位，也可以换成不锈钢材质，只是加工的时候切削参数要调整，避免刀具粘屑导致孔壁粗糙度不达标。

很多新手设计这类结构的时候，容易忽略拐角处的避让空间，把内R做的太小，或者直接做尖角，不仅加工难度大，装配的时候相邻零件的直角边也没法完全贴紧，留出来的缝隙会导致安装松动。还有的会把内孔的位置设计的太靠近竖直段的外侧壁，导致壁厚太薄，受径向力的时候侧壁容易变形胀开，一般孔壁到外侧面的最小壁厚不能小于孔直径的四分之一，保证足够的结构强度。另外水平段的底面如果是贴装在铝型材上，要注意型材的槽宽，安装孔的位置不能落在型材槽的空挡位置，不然螺栓没法锁紧，得提前核对型材的截面尺寸，调整孔位到型材的实体支撑面上。
