Ender3Pro打印机Y轴铝制支撑安装板

　　桌面级FDM3D打印机的Y轴运动组件承担着热床平台的承载与往复直线运动功能，其支撑结构的刚性直接决定打印过程中平台的稳定性，最终影响首层附着效果与成型件的尺寸精度。这款Y轴支架采用3mm厚度铝板经激光切割成型，是针对Ender3及Ender3Pro机型Y轴运动单元设计的承载安装构件，替代原有型材拼接的支撑结构，解决长期使用后型材连接位松动、平台晃动的常见问题。

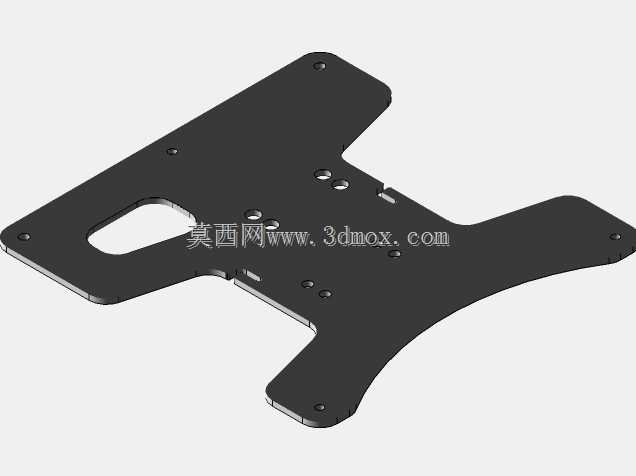

　　从结构设计逻辑来看，支架主体采用异形轮廓裁切，整体轮廓匹配Y轴运动组件的安装空间边界，不会与设备框架两侧的铝型材立柱、同步带传动路径产生干涉。主体板件上的异形镂空区域并非减重设计，而是预留的热床调平螺母操作空间，当支架安装完成后，操作人员无需拆卸外围护板即可直接通过镂空位调整热床底部的调平旋钮，大幅降低日常维护的操作难度。板件上分布的多个圆孔对应不同部件的安装点位：边缘位置的通孔用于将支架整体固定在Y轴滑块上，孔位公差控制在0.1mm以内，保证安装后支架与导轨运动方向的平行度，避免运动过程中出现卡滞；中部的小孔位用于固定热床安装的绝缘衬板，孔位间距匹配标准热床的安装孔距，无需额外打孔即可直接适配原厂热床组件；板件边缘的小缺口是同步带压片的让位槽，安装同步带时压片可完全嵌入缺口内，保证同步带与带轮的啮合面平整，不会出现带体偏移、跳齿的问题。

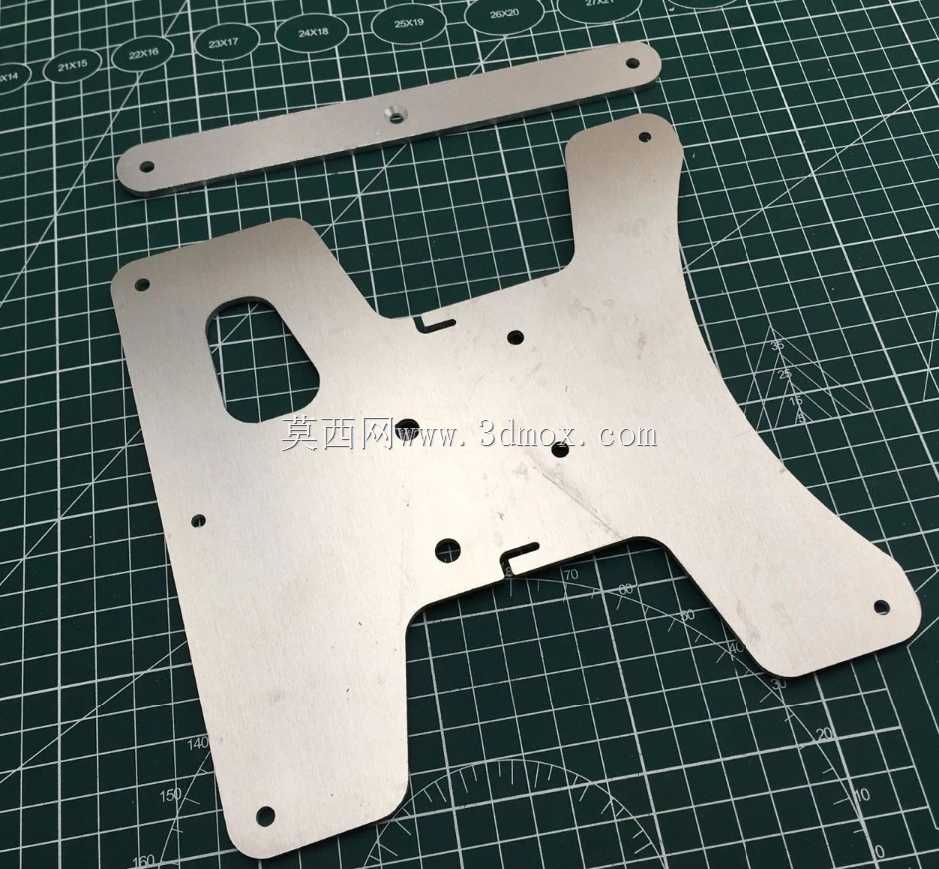

　　配套的长条形连接板用于连接支架两侧的延伸臂，进一步提升整体结构的抗扭刚性，当热床承载大尺寸打印件做高速往复运动时，连接板可分散支架主体承受的交变载荷，避免板件长期受力出现形变。激光切割工艺的应用保证了板件边缘的垂直度，切割后边缘经去毛刺处理，不会出现锐边划伤操作人员或线材的问题，3mm厚度的铝板在保证结构刚性的同时，不会过度增加Y轴运动单元的负载，避免驱动电机因负载过大出现丢步、过热的情况。

　　在实际安装适配过程中，该支架的安装边界完全匹配Ender3系列机型的原厂安装尺寸，替换原有支撑件时无需对设备框架做任何改装，只需将原有支架的固定螺丝拆下，对齐孔位锁紧即可完成安装，安装后Y轴的运动行程与原厂参数完全一致，不会缩减有效打印空间。从实际使用场景来看，这类铝制切割支架多用于桌面级3D打印机的改装升级场景，针对长期使用后出现Y轴晃动、打印层纹明显的设备，更换该支架后可有效提升运动组件的固有频率，减少高速打印时的结构共振，让挤出头的出料路径更贴合切片规划的轨迹，最终提升成型件的表面质量。设计过程中也充分考虑了线材的走线空间，支架与热床之间预留了足够的间隙用于布置热床加热线、热敏电阻线，避免运动过程中线材与支架发生摩擦导致线皮破损，引发设备故障。
