齿轮底座4百万纪念奖杯摆件设计

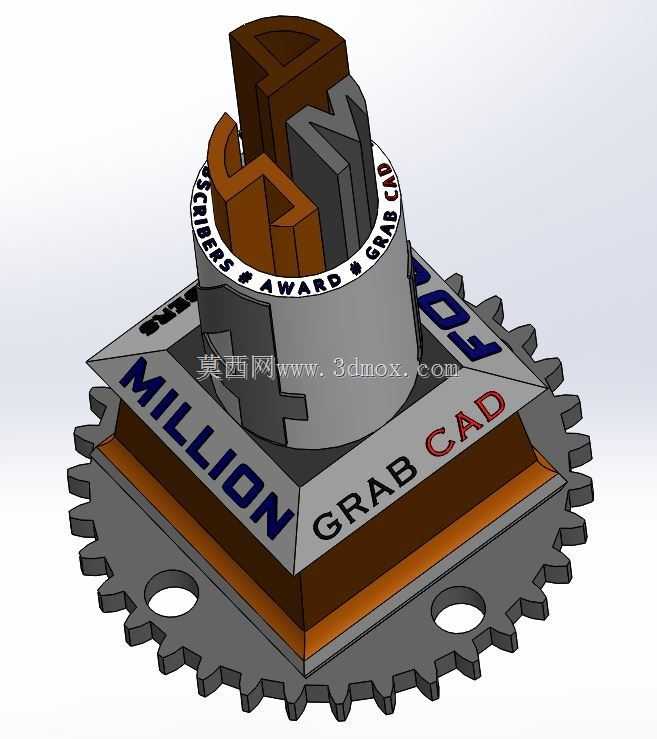

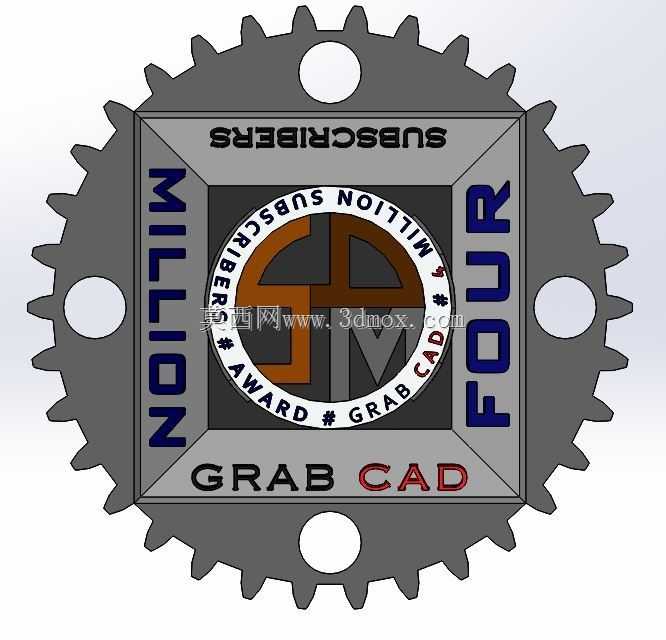

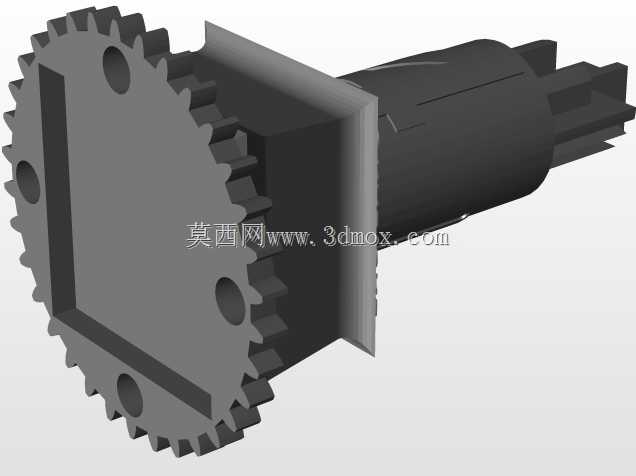

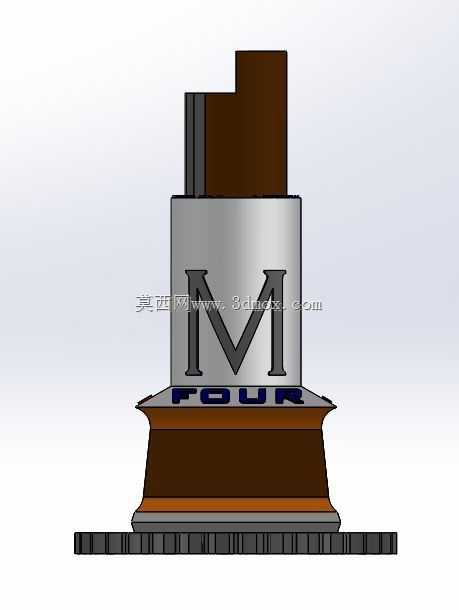

　　这款奖杯摆件的设计初衷是面向工业设计赛事、工程技术团队里程碑纪念场景，区别于常规水晶、金属冲压奖杯，整体采用全可3D打印的结构逻辑，从打印工艺端做了全链路的适配优化。最底层的齿轮造型底座，齿形参数参考标准渐开线圆柱齿轮的齿廓修形逻辑，齿顶圆、齿根圆的过渡圆角统一设置为1.2mm，既避免打印过程中锐角位置的翘曲变形，也能在作为摆件放置时，齿形边缘不会出现刮蹭桌面、划伤手部的问题，底座上预留的两个沉孔结构，可根据实际摆放需求加装防滑硅胶垫，或是通过M3螺丝将奖杯固定在展示台、荣誉墙的安装板上，安装边界的孔位间距设置为62mm，适配常规展示架的通用安装孔距。中间的承托层采用阶梯式收窄结构，从底层齿轮底座向上，

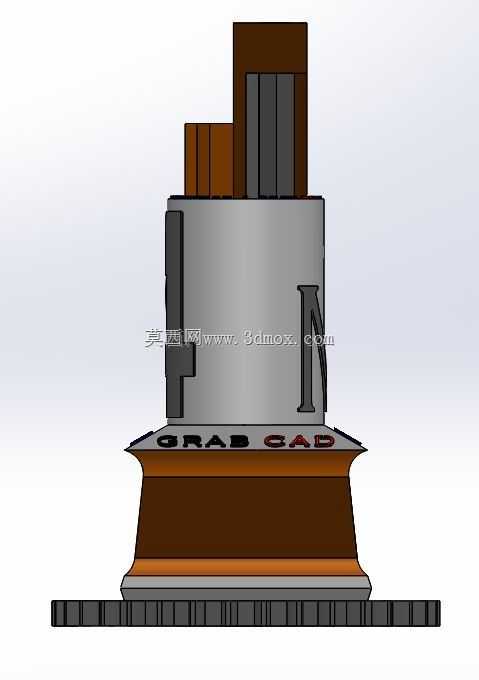

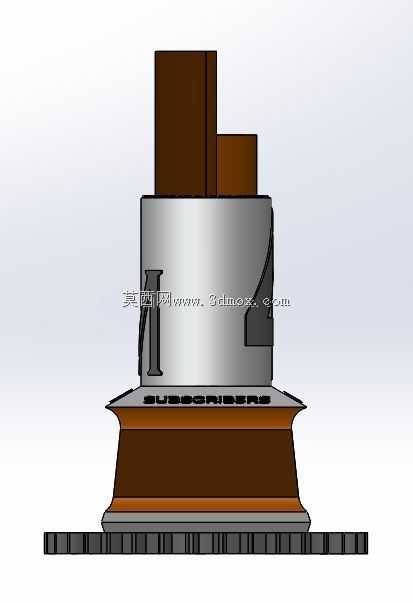

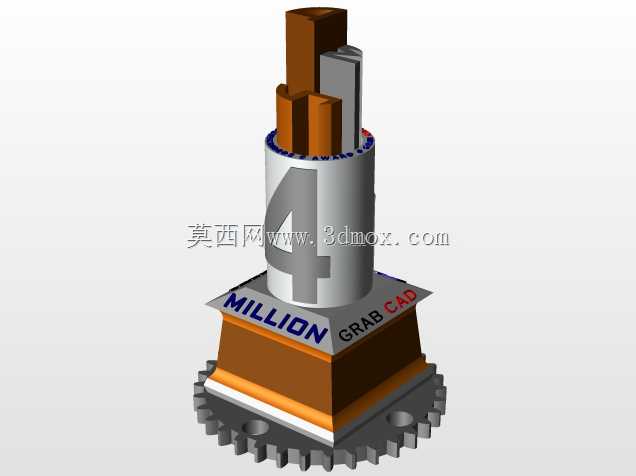

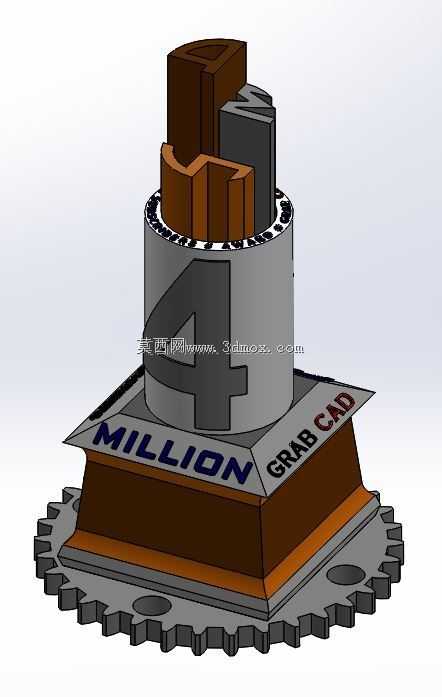

　　第一层棕色承托台做5度的拔模斜度，打印时无需添加支撑即可直接成型，承托台上方的灰色铭牌层，表面预留0.3mm的深度凹槽，可在打印后通过填色、嵌入金属铭牌的方式添加纪念文字，层与层之间的定位采用0.2mm间隙的止口配合，既可以拆分打印后组装，也可以选择一体化打印，适配不同尺寸幅面的3D打印机成型仓尺寸。上层的字母组合造型，在设计时特意将所有悬空位置的倾斜角度控制在45度以上，所有悬空面的下方都做了自支撑的结构加强，打印时仅需在字母内侧的极小区域添加少量支撑，相比常规奖杯结构能减少70%以上的支撑材料用量，打印完成后去除支撑的工作量大幅降低，也不会因为支撑拆除在外观面留下明显的打磨痕迹。灰色圆柱段表面的数字造型采用浮雕式设计，

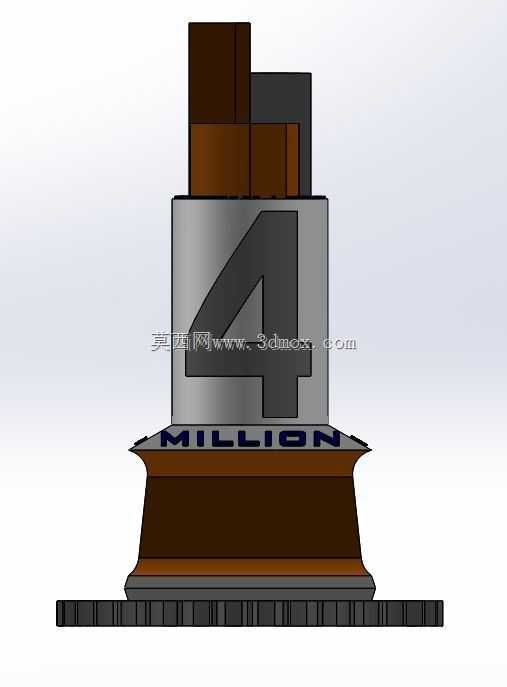

　　凸起高度为0.8mm，既保证视觉上的辨识度，又不会因为凸起过高在打印时出现层间粘接不牢的脱落问题。整个摆件的总高度控制在120mm左右，最大外径为95mm，适配绝大多数桌面级FDM3D打印机的成型尺寸，即便是入门级的120mm成型幅面的设备也可以完整打印。在实际使用场景中，这类工业风纪念奖杯既可以作为工程类赛事的颁奖奖品，也可以作为企业技术团队达成项目里程碑的纪念摆件，放置在办公桌、展厅展示柜中时，齿轮底座的工业元素能很好契合工程技术领域的氛围，区别于常规文创摆件的同质化设计。结构设计过程中，所有相邻面的过渡都做了R0.5以上的圆角处理，避免打印过程中出现应力集中导致的层间开裂，不同颜色的部件拆分界面都设置在非外观面的位置，

　　组装后不会看到明显的拼接缝隙，如果采用多色3D打印机，也可以通过换色打印实现一体化的多色效果，无需后期组装粘接。考虑到3D打印的层间粘接强度特性，所有横向伸出的结构长度都控制在15mm以内，且伸出位置的下方都做了三角加强筋结构，保证日常拿取、摆放过程中不会出现断裂问题，整体的壁厚统一设置为2.4mm，适配0.4mm喷嘴的常规打印参数，打印时无需调整特殊的壁厚参数，使用默认的2层壁、15%填充密度即可达到足够的结构强度，拿取时不会出现薄壁变形的问题。
