老年群体专用简易计算装置结构设计

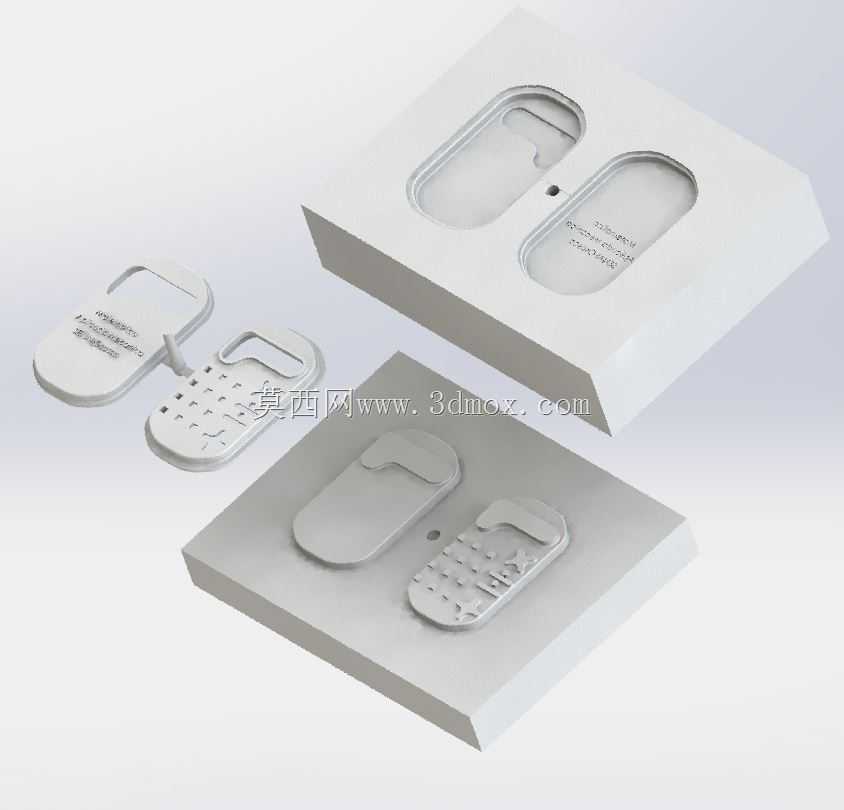

这套适老计算装置的结构设计，核心围绕老年群体日常小额算账、用药剂量核算、生活缴费计算等高频场景展开，没有冗余的复杂功能，所有按键做了放大凸起处理，按键表面做了防滑纹理，避免老年使用者因手部震颤、视力退化出现误触。整套结构采用上下壳体扣合的装配逻辑，上壳预留按键与显示区域的安装槽位，下壳设置电池仓与防滑脚垫安装位，壳体边缘全部做R3以上的圆角处理，没有尖锐棱角，避免日常拿取时划伤手部。从安装边界来看，整套装置的外形尺寸控制在120mm*70mm*18mm范围内，刚好可以单手握持，放置在桌面时底部四个脚垫的支撑跨度为110mm*60mm，即使桌面有轻微倾斜也不会出现滑移。设计过程中优先考虑了注塑生产的工艺可行性，壳体壁厚均匀控制在2.2mm，所有筋位厚度不超过壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲等缺陷，按键区域的分型面设置在按键侧壁的中段，既方便模具加工，也能减少合模错位带来的外观瑕疵。装置的功能逻辑做了极致简化，仅保留加减乘除、清零、等号核心按键，没有多余的科学计算功能，显示区域采用大尺寸段码屏，字高做到8mm，配合高对比度的黑白显示，即使在光线不佳的室内环境也能清晰读取数值。内部PCB板的安装柱高度统一为6mm，柱位周边做了加强筋连接到壳体内壁，避免跌落时安装柱断裂，电池仓采用卡扣式仓盖，不需要额外工具就能更换7号电池，仓盖边缘做了抠手位，方便指甲较薄的老年使用者开启。上下壳体的连接采用4颗M2自攻螺丝，螺丝柱位做了铜嵌件预留位，对于量产版本可以直接压入铜嵌件提升反复拆装的耐用性，手板验证阶段可以直接锁自攻螺丝完成装配。按键采用软胶材质与硬胶壳体二次注塑的结构，软胶按键的行程控制在1.2mm，按压力度设置在1.5N，既不会因为力度太轻出现误触，也不会因为力度太大让老年使用者按动时觉得费力。显示窗口的透明镜片采用PMMA材质，镜片与上壳的装配采用双面胶粘接+周边卡扣固定的双重方式，粘接位宽度设置为2mm，既保证粘接强度，也不会出现溢胶影响外观的问题。整套结构的脱模斜度统一设置为1.5度，内部筋位的脱模斜度加大到2度，减少注塑生产时的顶出阻力，顶针位置全部设置在筋位与安装柱的端面，不会在外观面留下顶针痕迹。考虑到老年使用者可能会在厨房、阳台等相对潮湿的环境使用，壳体的合缝处做了一圈0.8mm的止口结构，能够阻挡日常泼溅的水滴进入内部，提升装置的环境适应性。电池仓的触点采用弹片式结构，弹片材质为锡磷青铜，表面镀镍处理，保证长期使用不会出现氧化接触不良的问题，弹片的焊接脚预留2.8mm的插装孔，方便PCB板波峰焊时直接插装焊接。整套装置没有设计额外的挂绳孔，主要是考虑到老年群体日常使用时大多放置在桌面或者揣在宽松的衣兜内，挂绳反而容易勾挂到其他物品导致跌落。按键上的字符采用激光雕刻后填漆的工艺，字符深度0.2mm，即使长期按摸也不会出现字符磨损脱落的问题，相比丝印工艺的耐用性提升3倍以上。壳体的表面做细晒纹处理，晒纹型号为VDI2400，既不会因为表面太光滑容易留指纹，也能提升握持时的摩擦力，减少滑落的概率。
