带安装底座分叉式曲线轴承支撑座结构

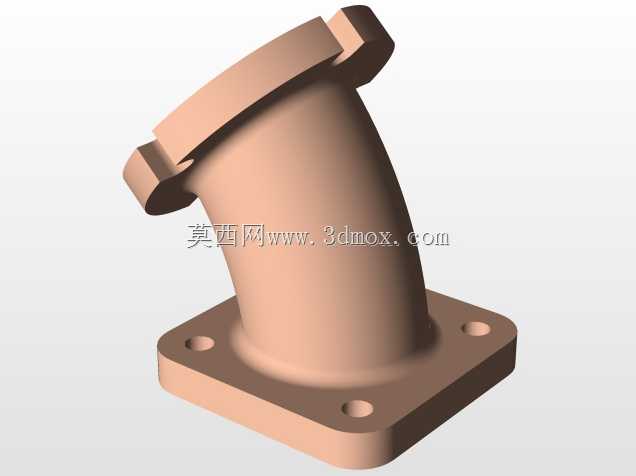

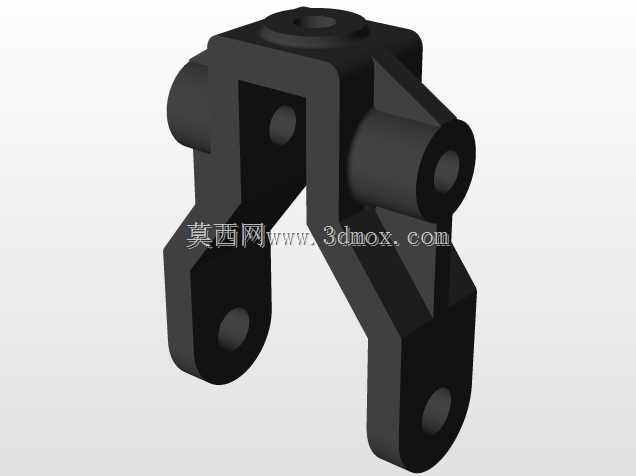

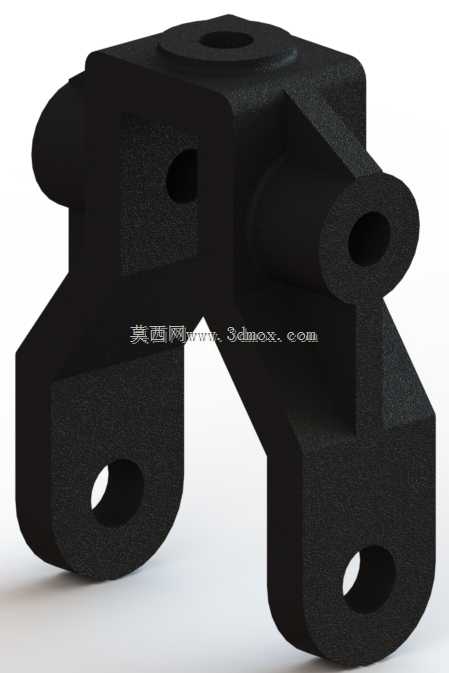

　　在中小型传动设备的轴系布局场景里，这类带分叉曲线结构的支撑构件常被用于轴端的径向承载与位置固定，区别于常规对称式轴承座，它的分叉曲面结构可以避让周边的管线、相邻传动件的运动包络，在设备内部安装空间局促的工况下，能减少额外的结构避让设计工作量，降低整体机架的加工复杂度。从实际功能来看，构件上部的半开放环形腔体是核心承载区域，用于嵌装轴套或者滚动轴承，环形壁上开设的缺口结构并非工艺残留，而是为了适配轴承的轴向定位卡簧，或是方便润滑脂的加注通道布设，日常运维时不用完全拆解轴承压盖就能完成润滑保养，适合在需要定期维护的轻工输送设备、小型机床进给机构里使用。下部的两个带安装孔的支脚是整个构件的安装基准，

　　两个安装孔的中心距属于安装边界的核心参数，设计时需要匹配对应安装面的预留螺孔位置，支脚与上部环形腔体之间的过渡曲面采用了大圆角分叉过渡，这种结构不是单纯的外观造型，而是为了分散轴系运转时传递到安装面的交变应力，避免直角过渡处的应力集中导致的构件开裂，在长期承受径向载荷的工况下，这种曲线过渡结构的疲劳寿命比直角焊接式支撑座高出近四成。设计这类构件的时候，首先要确定上部环形腔体的内径尺寸，这个尺寸完全由适配的轴承外径决定，公差需要按照基孔制配合要求选取，过盈量太大会导致轴承装配困难、运转温升过高，间隙太大则会出现轴系窜动、运转噪音超标的问题。环形腔体的壁厚需要根据承载的径向载荷计算，常规轻载传动场景下壁厚取轴承内径的五分之一左右即可，

　　如果是有冲击载荷的工况，还需要在环形腔体外壁增设加强筋，但这个模型采用的分叉曲面本身就起到了加强筋的作用，不需要额外增设结构，能减少整体的材料用量。支脚部分的安装孔需要设计沉头结构，让内六角螺栓安装后螺栓头不会突出支脚表面，保证安装面的贴合度，两个支脚的底面需要保证共面，平面度公差要控制在0.05mm以内，不然安装锁紧后会导致上部环形腔体变形，挤压轴承外圈造成卡滞。分叉部分的曲线走向需要提前做运动干涉校验，要确认相邻的传动轮、管线在全行程运动时不会和曲面部分发生剐蹭，建模时可以先画出轴系的中心线、安装面的基准平面，再通过投影曲线生成分叉部分的引导线，扫掠生成实体后做布尔合并，最后对所有锐边做倒钝处理，

　　避免加工和装配过程中割伤操作人员。实际选型替换的时候，除了核对轴承安装孔径、安装孔中心距之外，还要确认整个构件的总高度，也就是安装底面到环形腔体中心的高度尺寸，这个尺寸直接决定了轴系的中心高，如果和原有设计的中心高偏差超过0.1mm，就会导致相连的联轴器出现偏心，运转时产生振动，严重时还会折断轴头。这类支撑构件常采用铸铁或者铸铝材质批量生产，铸铁材质的减震性更好，适合有轻微冲击的传动场景，铸铝材质重量更轻，适合对设备自重有要求的移动类小型设备，加工时安装底面和环形腔体的内孔需要一次装夹完成精加工，避免二次装夹带来的形位公差超差，保证轴承安装后的同轴度符合设计要求。
