游戏手柄注塑成型模具结构设计

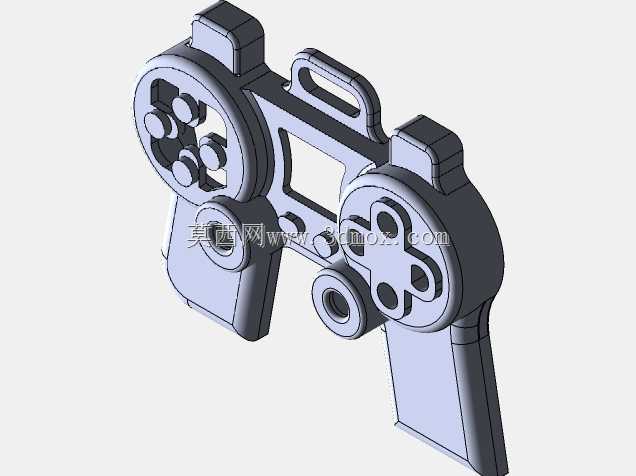

　　这套模具针对消费电子外设领域的游戏手柄外壳注塑生产需求设计，适配卧式注塑机安装使用，核心成型部件采用分块式结构，对应手柄外壳的复杂曲面轮廓做了精准的型腔复刻。从实际生产场景来看，这类模具主要用于批量生产游戏手柄的上下外壳部件，适配常见的ABS、PC+ABS等注塑原料，成型后的塑件可直接进入后续的喷涂、丝印、装配工序，无需额外做大量的边角修整。

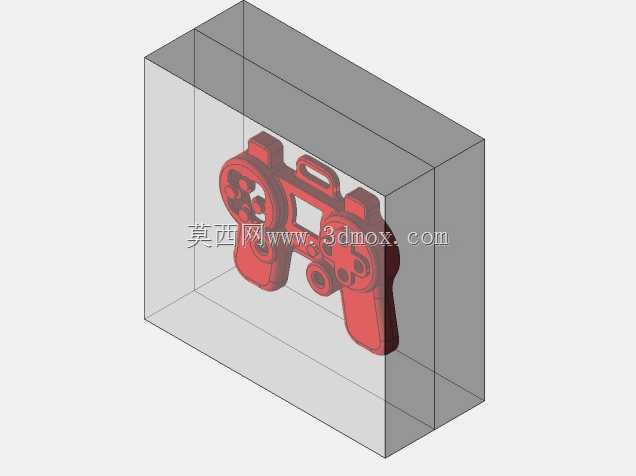

　　模具的分型面设置贴合手柄外壳的最大轮廓边界，开模时动定模分离后，塑件会随动模侧的型芯带出，后续通过顶出机构实现自动脱模，整个开模合模行程匹配常规200吨级卧式注塑机的开模距离参数，安装时可直接通过模架上的定位圈与注塑机定模板定位孔配合，压板压紧模架边缘即可完成固定，无需额外做定制化的安装基座。

　　设计过程中优先考虑了手柄外壳的外观要求，型腔表面做了镜面抛光处理，避免成型后塑件表面出现流痕、夹线等外观缺陷，进胶点设置在塑件内侧的隐蔽位置，进胶口残留不会影响手柄的外部握持手感与外观质感。冷却水路围绕型腔与型芯的轮廓做了随形排布，水路间距控制在合理范围内，保证注塑过程中模温均匀，减少塑件因冷却不均产生的翘曲变形问题，有效缩短单件产品的成型周期，提升批量生产的效率。

　　模具的导柱导套设置在模架四个角位，合模时可实现精准定位，避免动定模错位导致的塑件壁厚不均问题，排气槽开设在分型面的熔体流动末端，深度控制在不产生飞边的合理区间，保证注塑过程中型腔内的空气可以顺利排出，避免塑件出现缺胶、气泡等成型缺陷。顶出机构采用顶杆与顶块结合的方式，对应手柄外壳的加强筋、柱位等容易粘模的位置设置顶出点，顶出力分布均匀，避免顶出过程中塑件出现变形、顶白等问题。

　　从结构细节来看，这套模具的型腔与型芯采用镶拼式结构，一方面可以节省优质模具钢的用料，另一方面在局部出现磨损、损坏时，可以单独更换对应的镶件，降低模具的维护成本。镶件与模架的配合精度控制在合理公差范围内，避免配合间隙过大产生飞边，同时也方便拆装维护。模具的流道采用平衡式布局，保证多腔注塑时每个型腔的进料速度、压力保持一致，确保同批次成型的塑件尺寸一致性稳定，满足后续装配的公差要求。

　　在实际生产适配中，这套模具可搭配常用的注塑机料筒参数使用，成型时的注射压力、保压时间、冷却时间等工艺参数可根据原料特性做对应调整，模温控制区间适配常规热塑性塑料的成型要求，无需额外配置特殊的模温辅助设备。手柄外壳上的按键孔位、装配柱位等结构都在模具上做了直接成型，无需后续二次加工，有效减少生产工序，降低整体制造成本。握持区域的曲面弧度完全贴合人体工学设计的手柄轮廓，成型后的塑件表面弧度顺滑，装配后握持时不会出现硌手、贴合度差的问题，匹配终端游戏外设产品的使用体验要求。
