在建项目配套锅炉水箱煤仓集成装置

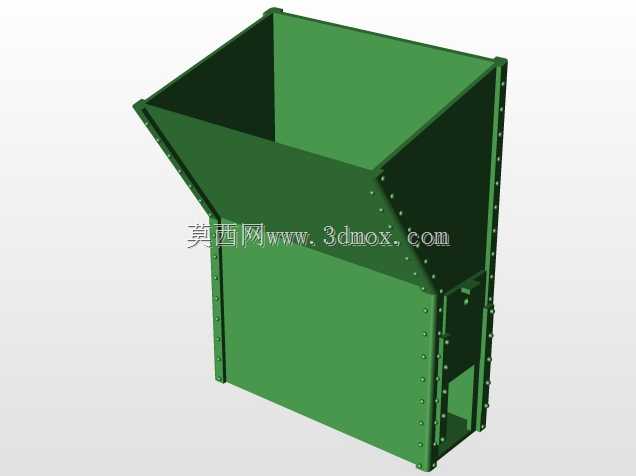

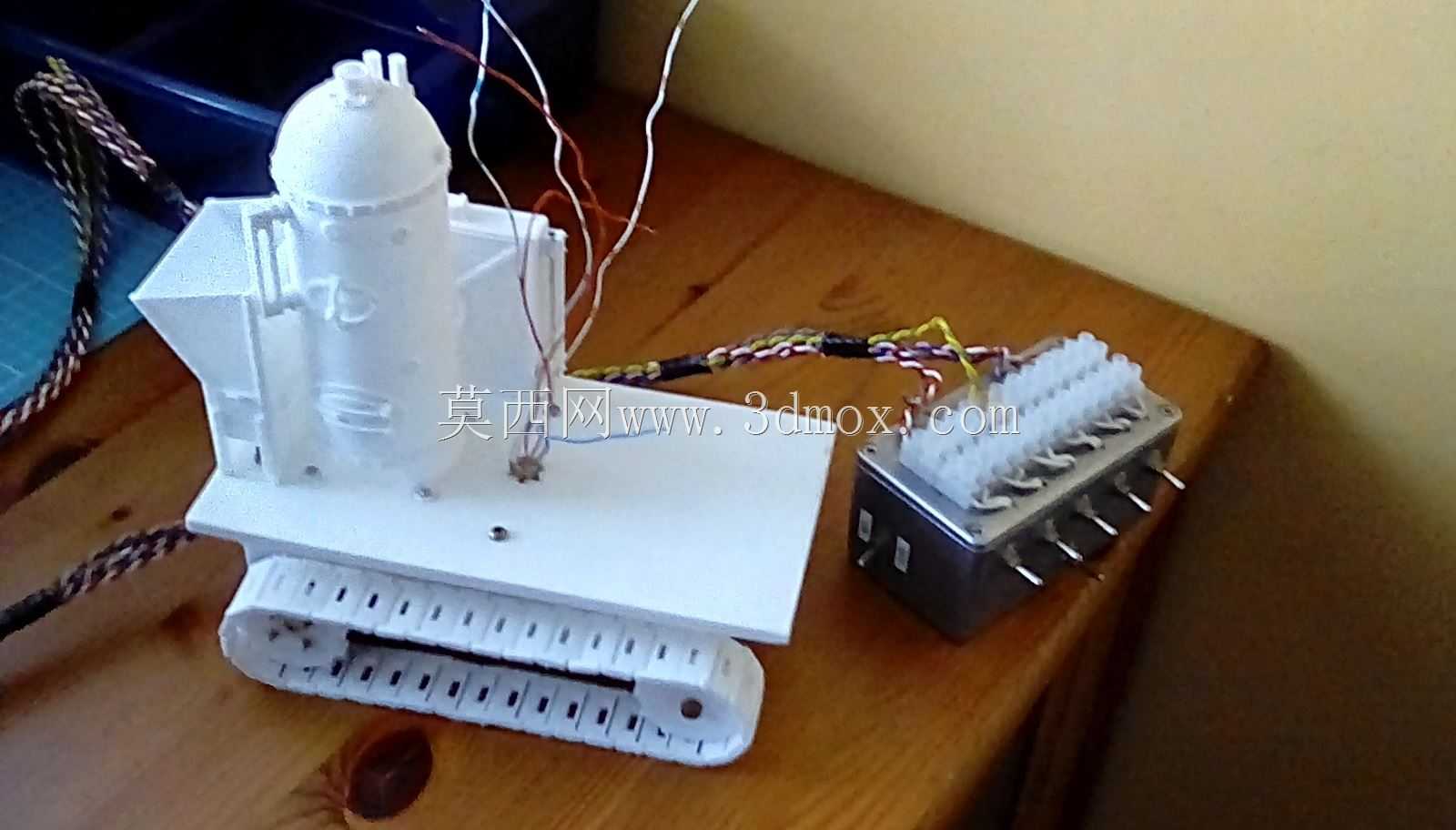

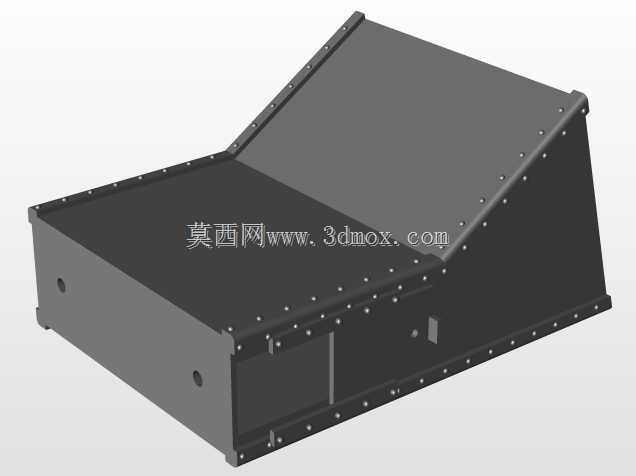

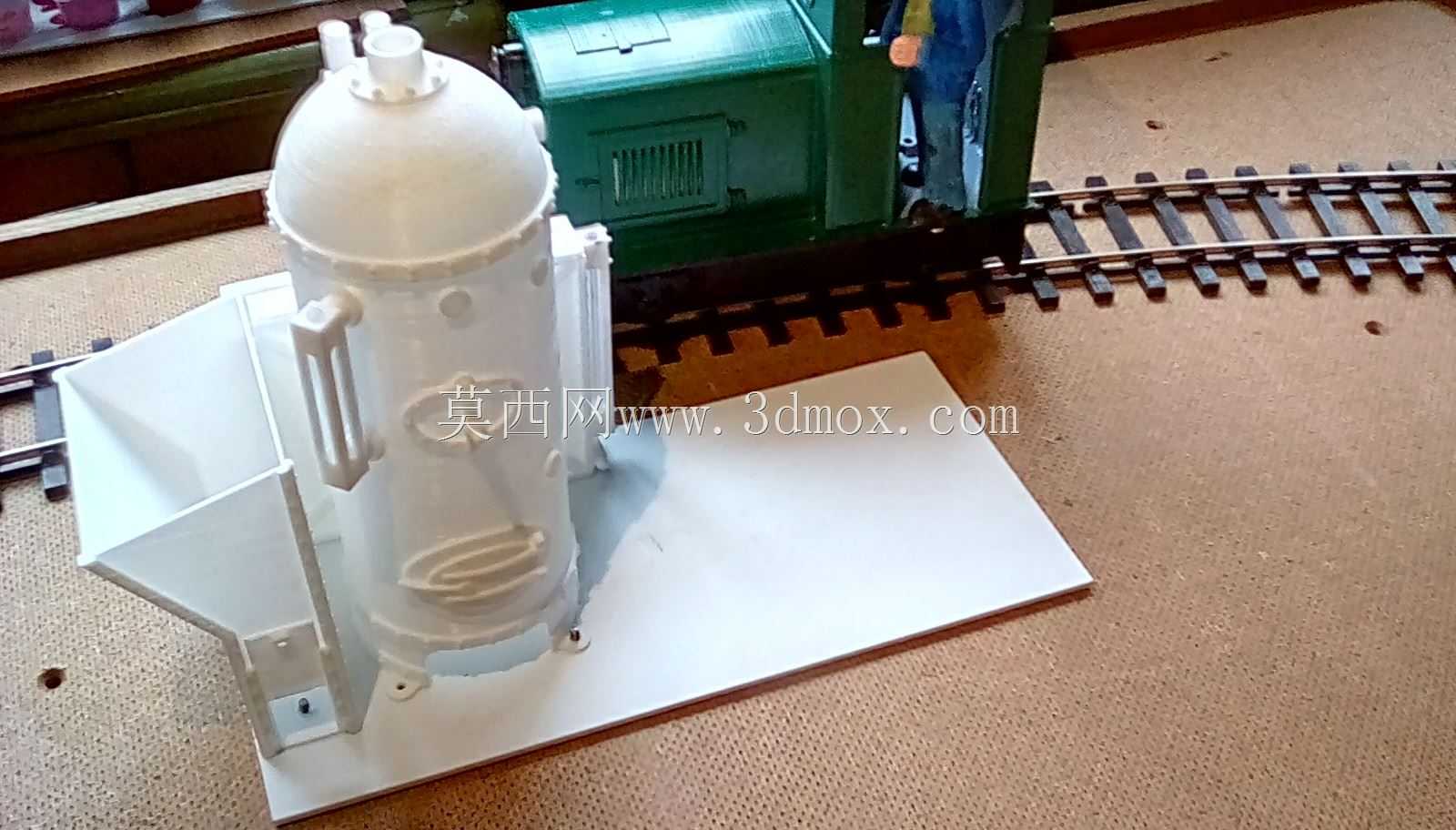

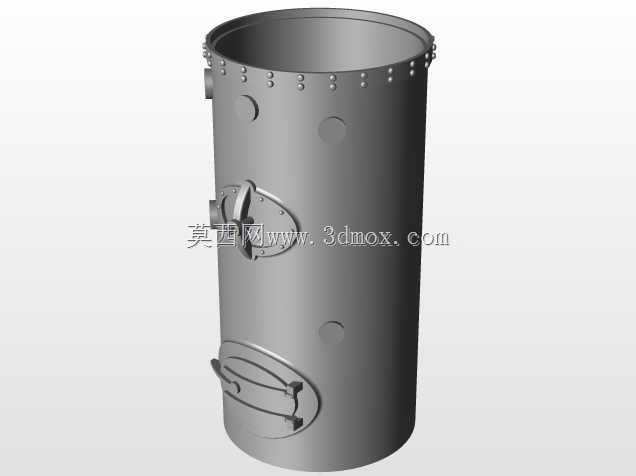

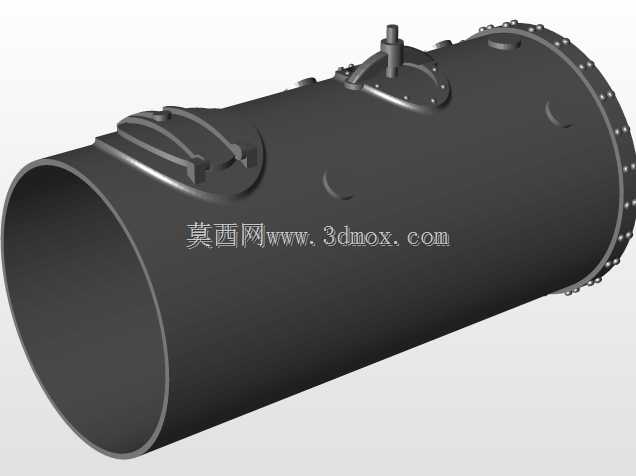

　　这套集成装置的设计初衷是匹配在建工业项目的动力供给单元场景还原需求，整体采用履带式承载底盘作为安装基座，区别于传统固定式动力站的落地安装形式，履带结构的预留安装孔位完全参照小型移动动力站的固定标准设计，底盘节距、支重轮排布位置都经过实际尺寸校核，可直接适配同比例场景下的移动转运需求，不需要额外加装转接固定件。装置上部的立式锅炉主体采用等比例缩放设计，筒体上的人孔、接管座、顶部安全阀接口都做了结构还原，不是单纯的外形示意，锅炉侧方预留的管线出口位置，完全匹配实际小型蒸汽锅炉的给排水、蒸汽输出管路走向，侧方连接的煤仓采用斜壁溜料结构，仓壁倾角参照散煤堆积休止角设计，可保证模拟供料过程中物料顺畅滑落至锅炉进料口，不会出现结构卡滞的问题。

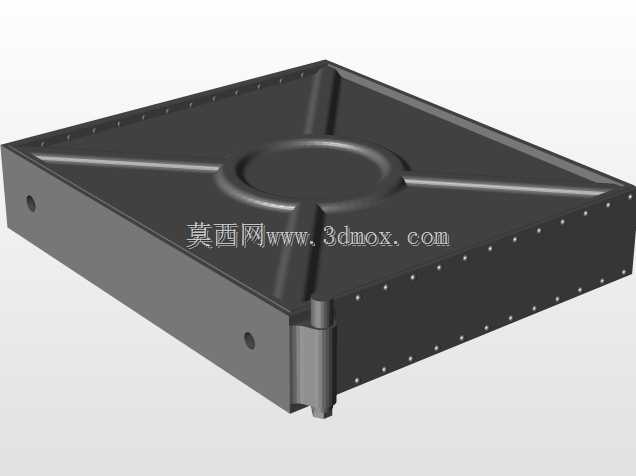

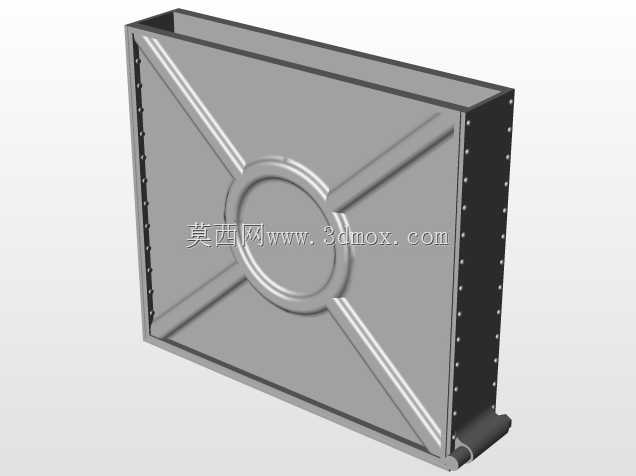

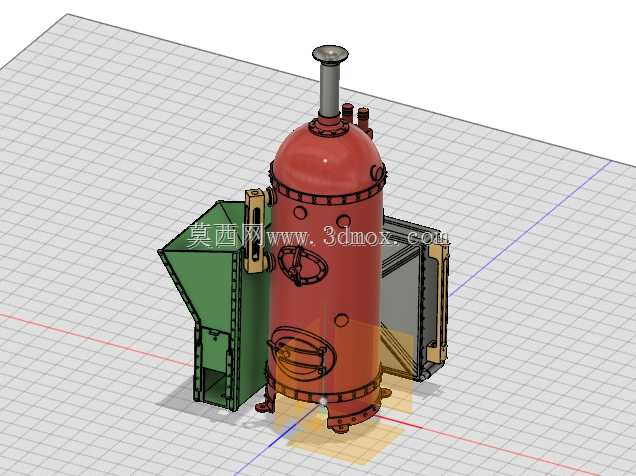

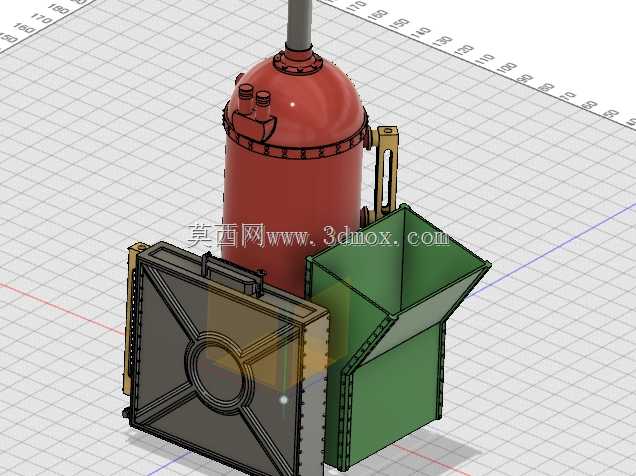

　　煤仓与锅炉之间的水箱采用一体化集成布局，水箱的进水口、溢流口、排污口位置都做了结构预留，箱体与锅炉、煤仓的连接位置设置了加强筋结构，避免整体装配后出现结构变形。从实际应用场景来看，这套装置既可以作为工业项目沙盘的动力单元展示模块，也可以作为3D打印制作的功能验证样件，验证小型移动蒸汽动力站的布局合理性。设计过程中优先考虑了各单元的安装边界，锅炉主体高度、煤仓容积、水箱容量的比例完全参照实际工程中的小型移动锅炉站参数缩放，各部件之间的检修间隙也做了等比例预留，比如锅炉侧方的操作空间、煤仓上盖的开启空间、水箱的液位检测安装位置，都没有因为是模型结构就省略实际工程需要预留的操作空间。底盘的履带部分采用分体式打印拼接设计，

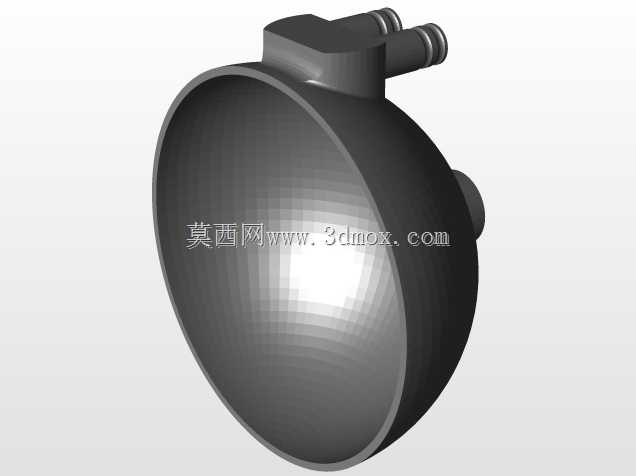

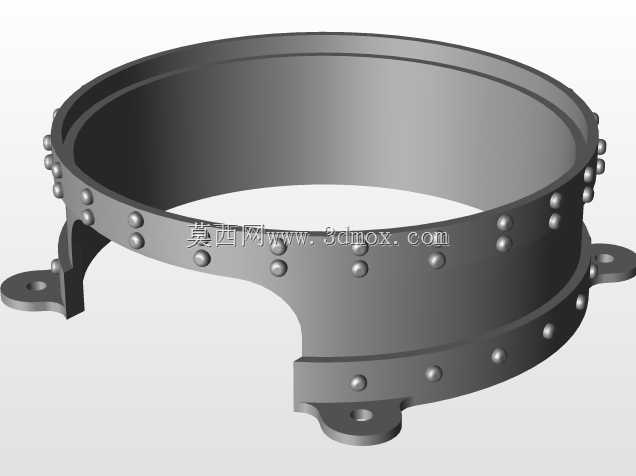

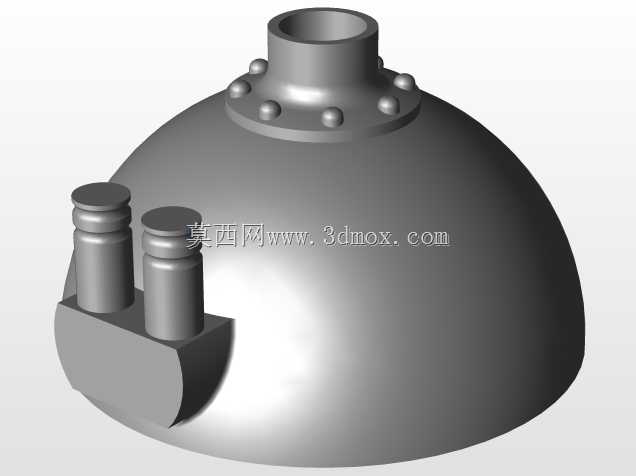

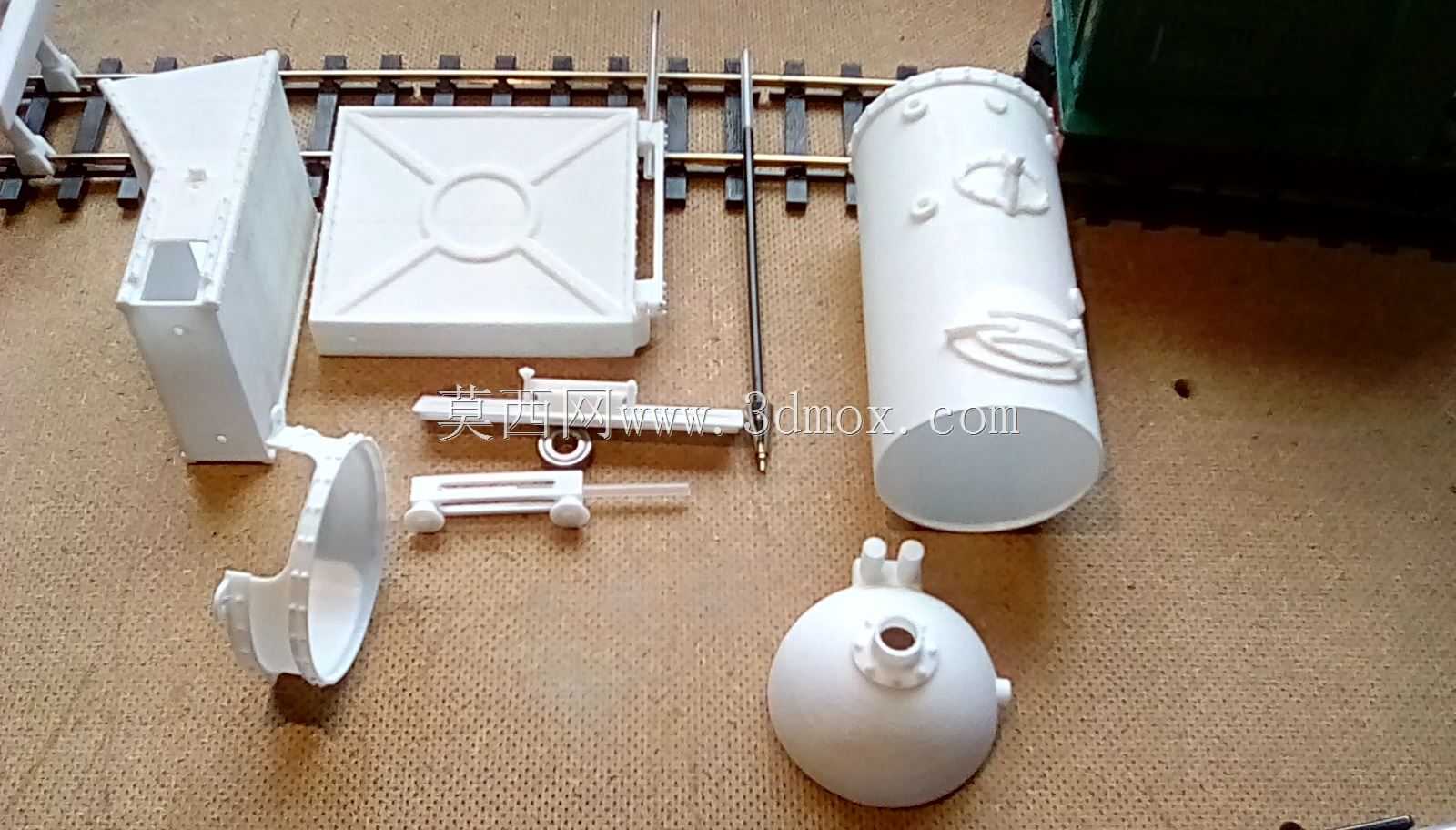

　　每节履带的销孔位置都做了公差预留，装配后可实现顺畅转动，不需要额外打磨处理，履带与上部安装平台的连接位置设置了减震垫安装位，可模拟实际设备运行时的减震结构。装置旁预留的接线端子排安装位，对应实际设备的电控系统接线区域，端子排的引脚间距、固定孔位都参照常用工业接线端子的尺寸缩放，可直接搭配同比例的电控元件实现模拟接线功能。从结构设计的角度来说，这套集成装置没有采用一体化打印的偷懒设计，每个功能单元都做了分体式结构拆分，锅炉的封头、筒体、底座，煤仓的溜槽、仓体，水箱的箱体、盖板，还有底盘的履带节、驱动轮、支重轮，都是独立的可拆分部件，既方便3D打印过程中减少支撑材料的使用，也能真实还原实际设备的装配逻辑，每个连接位置的卡扣或者螺栓孔位，

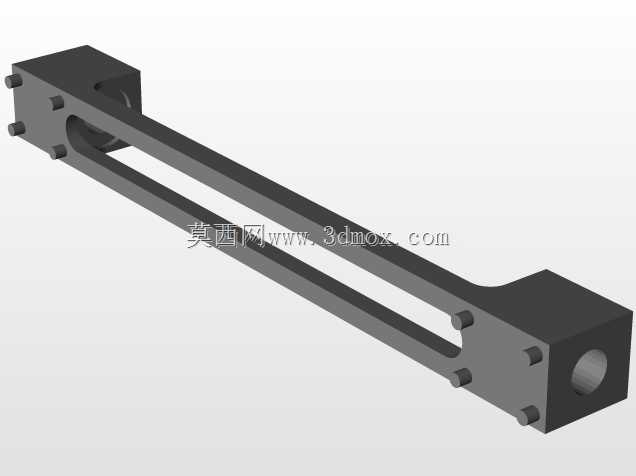

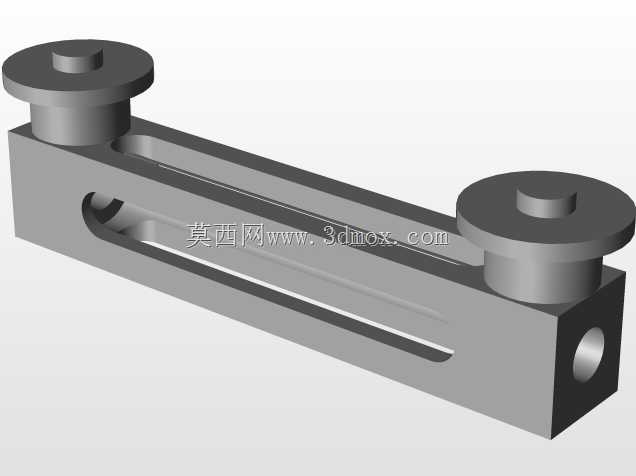

　　都对应实际设备的连接方式，不是单纯的粘接固定。在外形尺寸控制上，整体装置的长宽高比例严格匹配实际移动蒸汽动力站的外廓尺寸，没有出现比例失调的问题，比如锅炉直径与底盘宽度的比例、煤仓伸出长度与整体重心的匹配，都经过重心校核，保证装置放置时不会出现倾翻，履带的接地长度也参照实际设备的接地比压要求缩放，保证模拟承载时的受力合理性。这套装置的设计没有做多余的外观装饰，所有外露结构都是实际设备上真实存在的功能结构，比如锅炉筒体上的爬梯结构、水位计安装位，煤仓上的观察窗位置，水箱上的液位计接口，都是按照实际工程需求设置的，没有为了外观好看添加无意义的装饰件。对于三维建模从业者来说，这套模型的结构拆分逻辑、安装边界预留、比例控制方式，都可以作为工业设备类模型制作的参考，尤其是移动类集成设备的布局设计，需要兼顾功能实现、安装空间、重心控制多个维度的要求，不能只追求外形相似而忽略实际工程逻辑。
