花园铁路G规电动转辙机控制装置

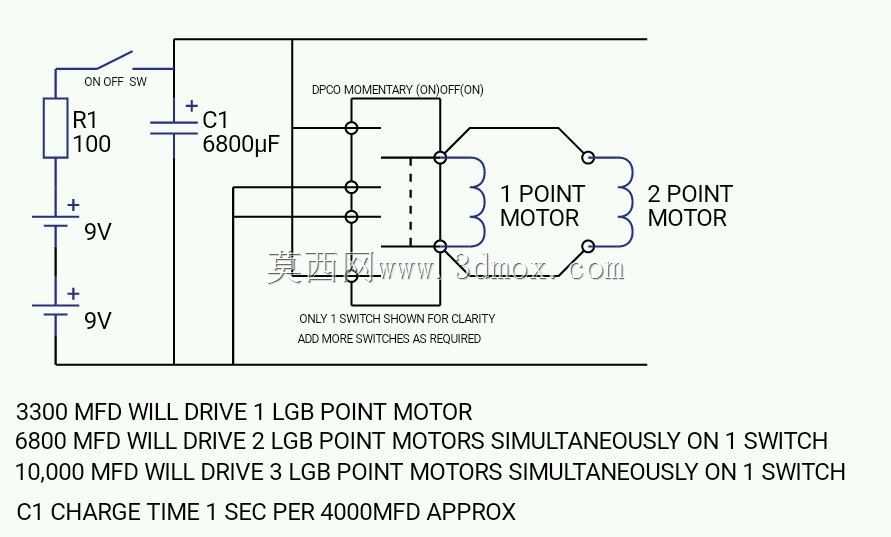

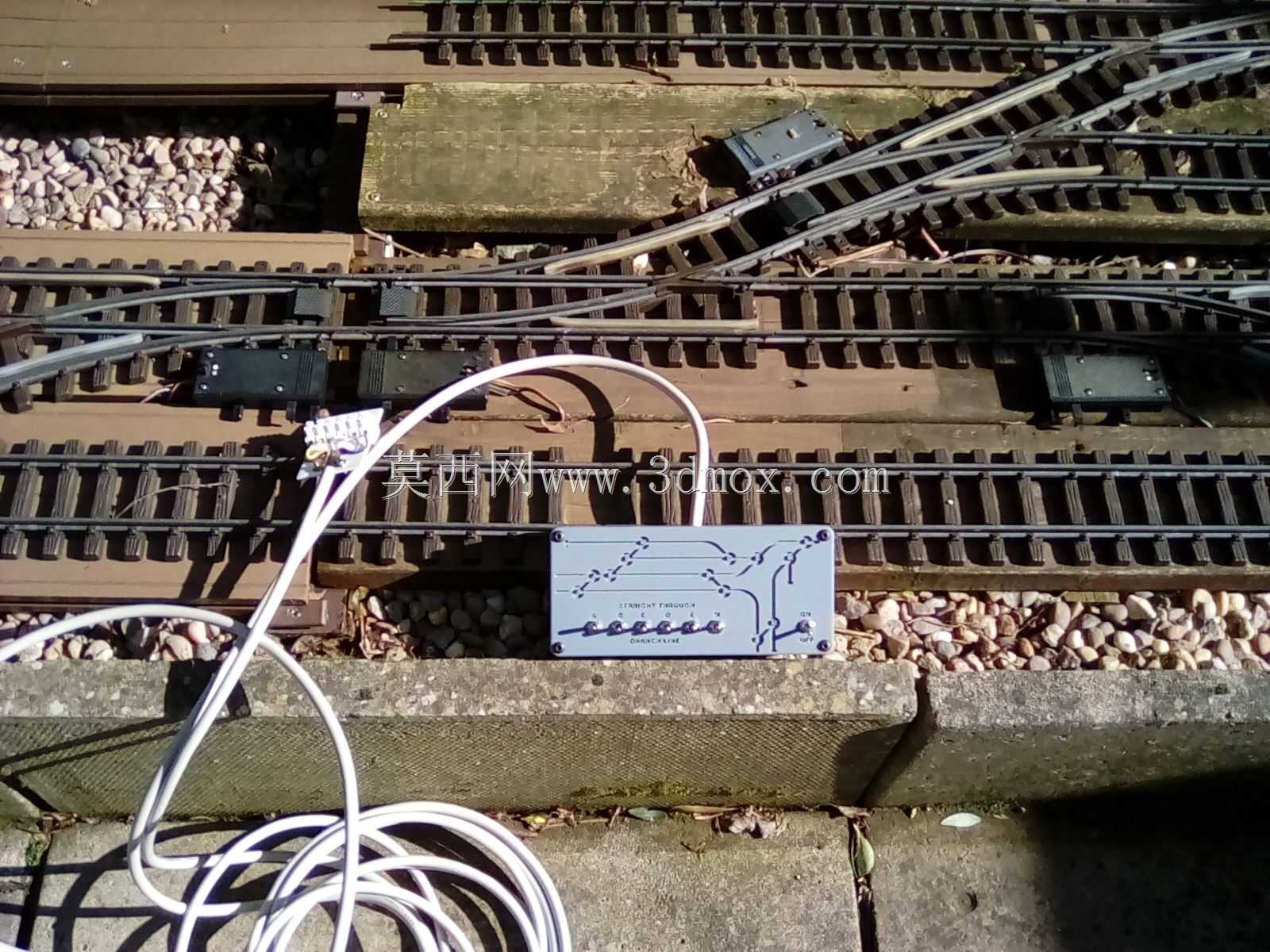

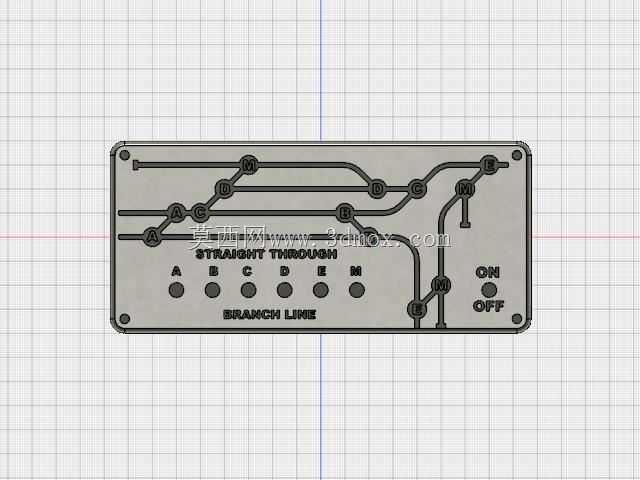

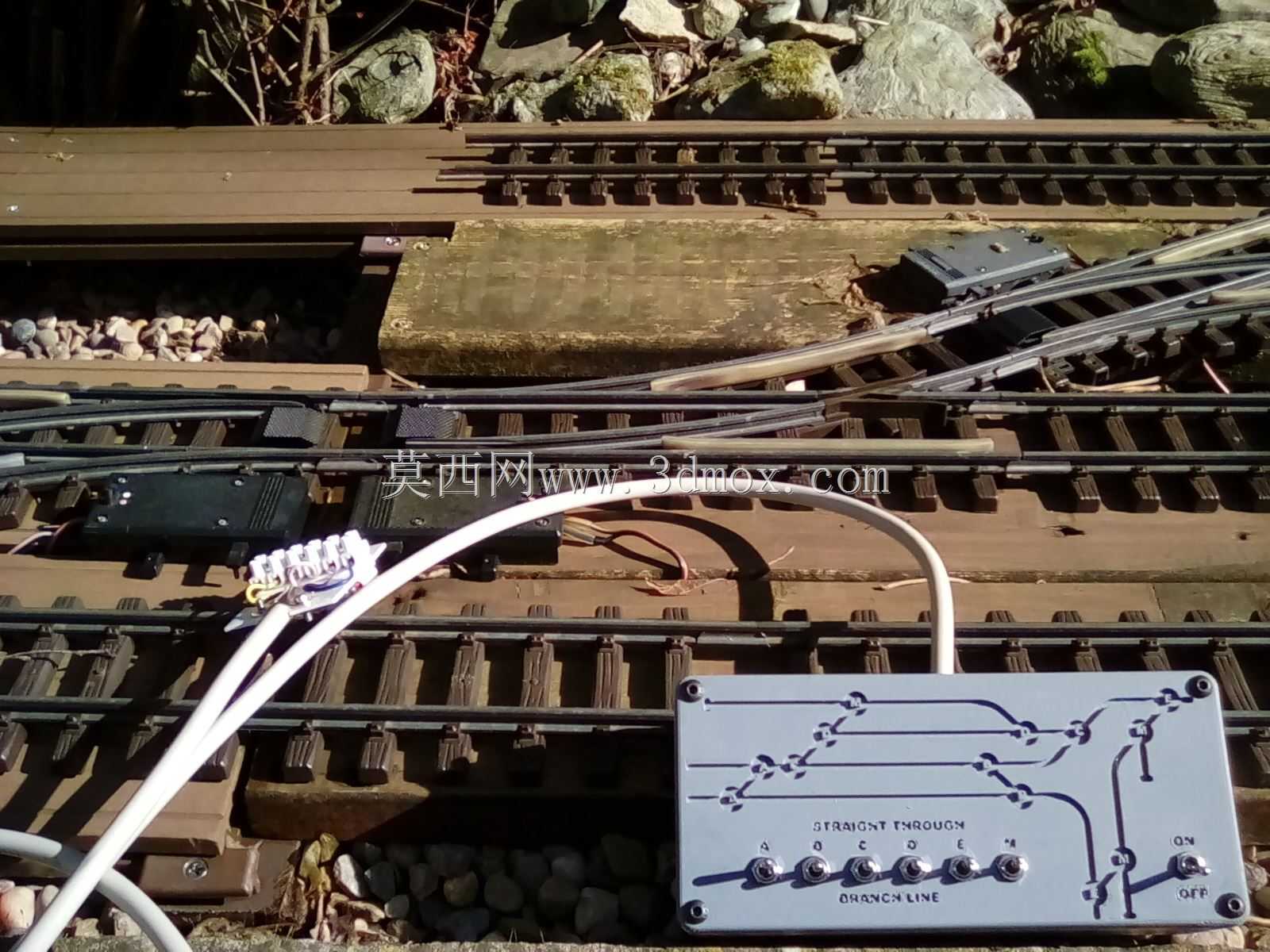

在庭院场景搭建的微缩铁路运行系统中，道岔的可靠切换是保障多线路列车调度顺畅的核心环节，这套控制装置正是针对G规微缩铁路的道岔驱动需求开发，适配户外庭院布设的轨道场景，可在露天布设的环境下稳定完成转辙机的动作驱动，解决多轨道交汇点的线路切换控制问题。装置的核心功能是为道岔位置的转辙执行机构输送符合要求的驱动脉冲，输出的脉冲电压峰值可覆盖18V规格，能够可靠驱动盖板下方安装的翻转式转辙机动作，整套电路的最低工作电压阈值设定在25V，可兼容多数庭院铁路模型常用的直流供电规格，避免电压波动导致的转辙不到位、触点接触不良等常见运行故障。从结构设计思路来看，装置的面板采用平板式布局，所有操作旋钮与状态标识都集中在正面可视区域，面板上蚀刻的线路示意图直接对应所控制的道岔走向，操作人员无需对照额外图纸，仅看面板走线就能快速判断当前旋钮对应的道岔位置，降低户外操作时的误触概率。面板上的接线端子集中布置在侧边，预留的接线位可同时接入多组道岔的驱动线缆，线缆引出位置做了圆弧过渡处理，避免硬质线缆长期弯折出现线芯断裂的问题，适配户外布设时线缆随温度变化产生的伸缩形变。安装边界方面，装置整体采用薄型盒体结构，可直接固定在道岔旁的轨道基座上，盒体的安装孔位间距匹配G规轨道旁的常规安装凸台尺寸，无需额外加工转接支架就能完成固定，盒体的突出高度不会超出轨道侧面的安全限界，不会对行驶中的列车模型造成剐蹭干扰。电路部分的走线全部封装在盒体内部，面板与盒体的接缝处做了贴合处理，可阻挡庭院场景下的落叶、露水、细小砂石进入盒体内部，减少户外环境下的维护频次。在实际场景应用中，这套控制装置可同时管控多组交汇道岔的动作，每个旋钮对应一组道岔的直向、侧向切换位置，旋钮的操作阻尼经过调校，转动时的段落感清晰，操作人员戴薄手套操作也能准确感知档位位置，不会出现档位错位的问题。面板上的开关标识采用凹刻填色工艺，长期户外日晒也不会出现标识脱落模糊的情况，适配庭院铁路长期露天布设的使用需求。装置的电路设计做了冗余预留，用户可根据自身轨道的定制化布局调整接线逻辑，适配不同走向的道岔排布，不需要重新制作面板就能完成线路适配，对于自行改造庭院轨道的爱好者来说，可直接在原有电路基础上拓展道岔控制数量，降低改造的加工成本。从结构强度来看，面板采用硬质金属板材加工，表面做了哑光防锈处理，户外放置时不会因为潮湿出现锈迹，旋钮采用绝缘材质，即使在雨天操作也不会出现漏电风险，所有接线触点都做了镀锡处理，长期使用也不会出现氧化接触不良的问题。在道岔动作的控制逻辑上，装置输出的驱动脉冲时长经过匹配调校，刚好能完成转辙机的全程翻转动作，不会因为脉冲过长导致转辙机电机过热，也不会因为脉冲过短导致道岔密贴不到位，保障列车通过道岔时不会出现脱轨风险。
