2.4G行星无线电接收器防护硬壳结构

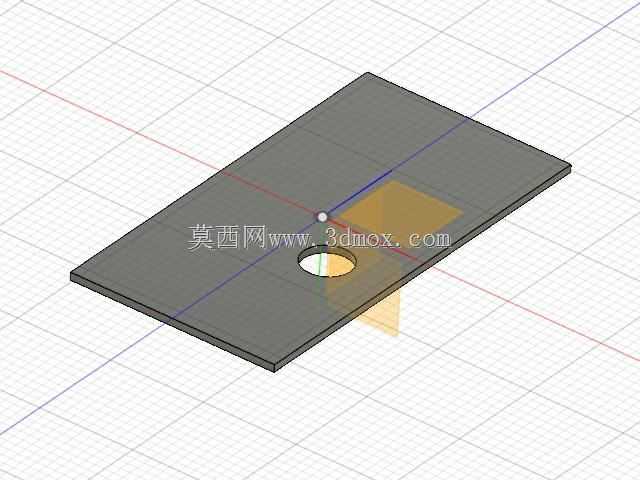

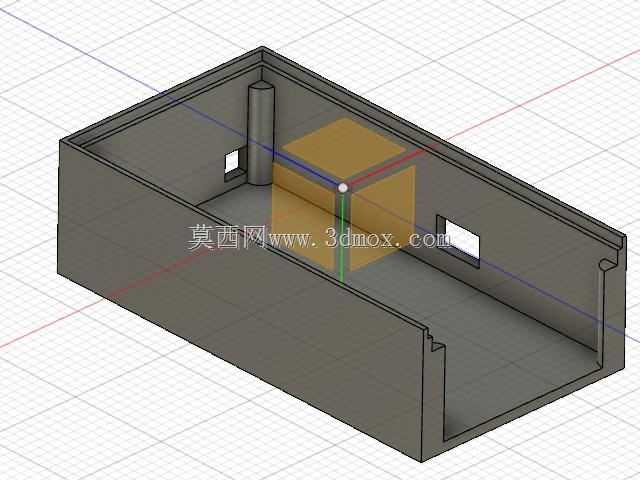

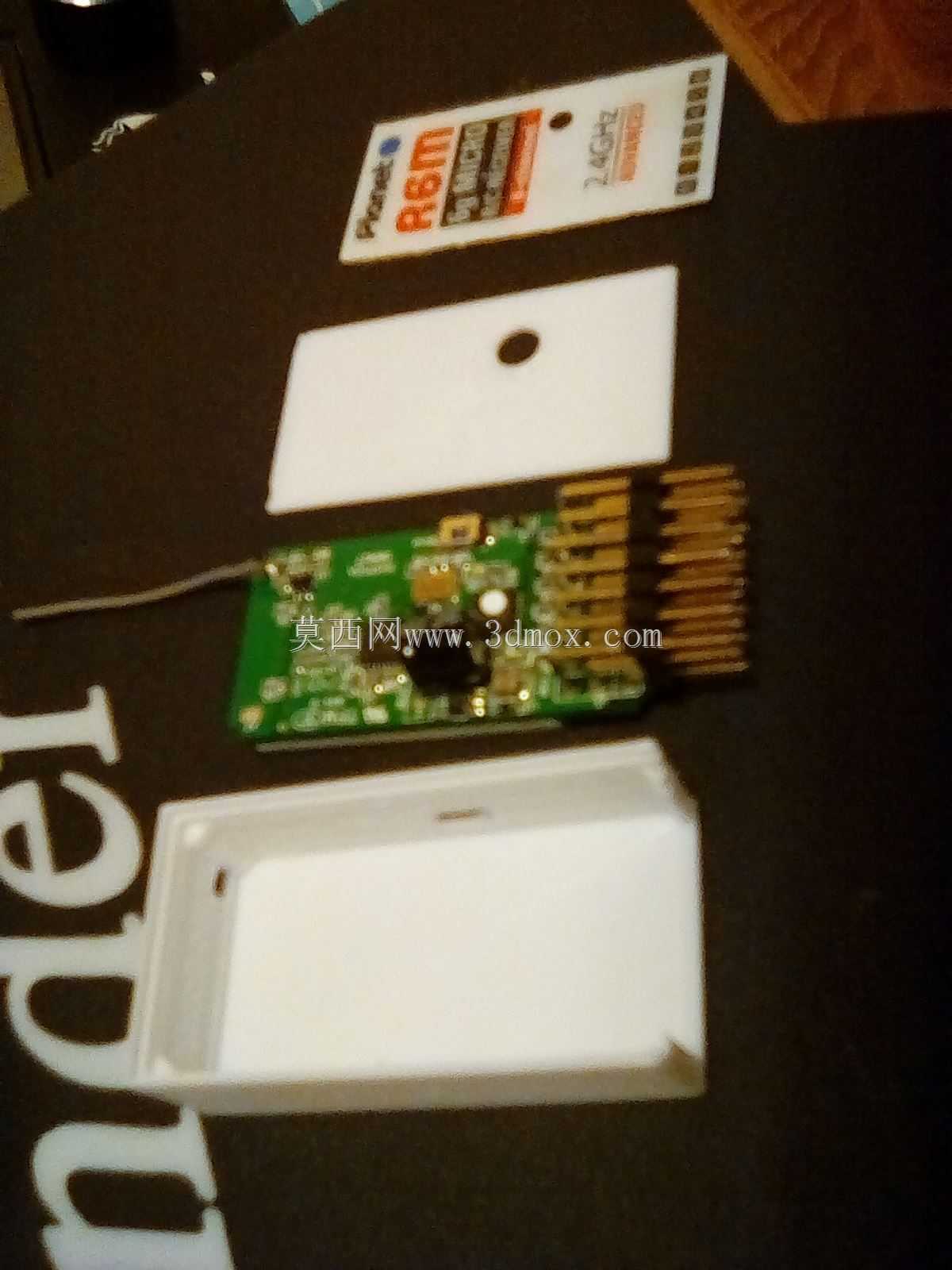

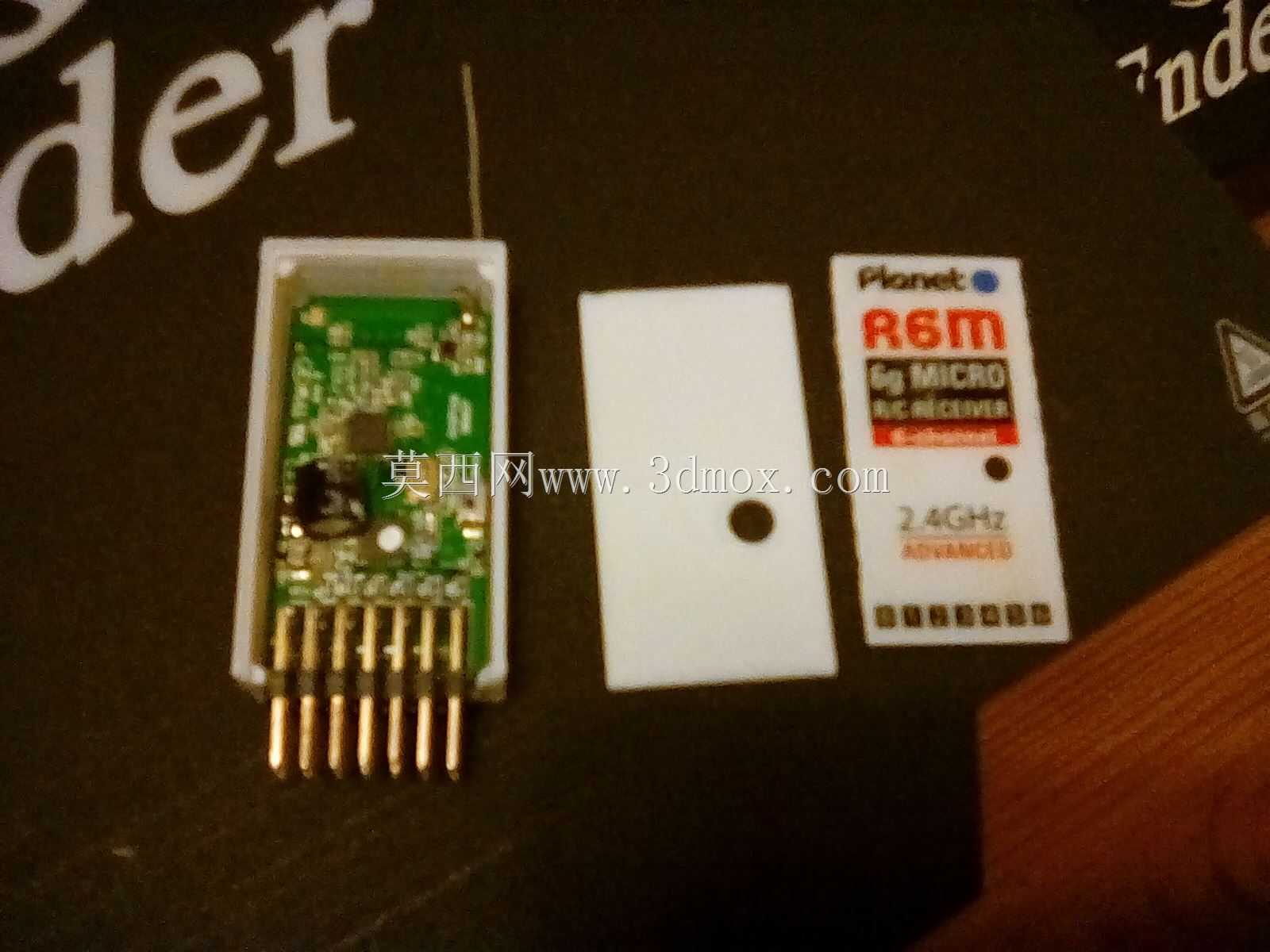

在航模遥控、小型工业无线数据采集、短距离无线指令传输场景中，2.4G频段的行星R6M微型接收器是常用的信号接收终端，这类接收器多采用PCB直插排针设计，原厂配套的薄折叠塑料外壳存在结构强度不足、装配后易松脱、排针侧受力易导致PCB板变形的问题，长期在震动环境下使用还会出现外壳开裂、内部焊点受应力脱落的故障，因此需要重新设计适配的硬质防护外壳来解决这些实际使用中的痛点。这款硬壳采用分体式扣合结构，分为底座与上盖两个部分，底座内腔直接适配接收器PCB的外形轮廓，内腔预留了排针穿出的开口，开口尺寸与排针组的整体宽度、引脚间距完全匹配，装配时PCB可直接卡入底座的定位槽内，不需要额外打胶固定，定位槽的侧壁高度刚好承托PCB的非元件面，避免元件受压。上盖部分做了内凹的避让结构，对应PCB板上的信号处理芯片、射频匹配元件的凸起高度预留了足够的安全间隙，不会出现盖合后压碰元件导致短路的问题，上盖表面预留了一个圆形的指示灯透光孔，刚好对准PCB板上的信号状态指示灯位置，不需要额外开孔就能直接观察接收器的对频、工作状态。设计时特意将外壳的壁厚控制在1.2mm，既保证了足够的结构抗冲击强度，又不会过度增加整体的外形尺寸，外壳整体的安装边界完全贴合接收器本身的尺寸，不会超出排针外侧的安装范围，在密集排布的飞控、设备舱内不会占用额外的安装空间。外壳的盖合面做了错位止口结构，扣合后接缝紧密，能够阻挡日常使用中的灰尘、少量飞溅液体进入壳体内，同时止口结构也提升了外壳整体的抗扭强度，在受到侧向挤压时不会轻易开裂。相比原厂的薄塑料壳，这款硬壳的材质适配3D打印的PLA、ABS以及注塑成型的ABS材料，打印或注塑成型后不需要额外做表面处理，直接就能装配使用，上盖的外表面做了平整的平面区域，可以粘贴通道标识、设备编号标签，解决了原厂外壳弧面标签粘贴不牢的问题。在实际航模使用场景中，这类硬壳能够承受飞行过程中的持续震动，降落时的轻微冲击也不会导致外壳破损，排针穿出位置做了加厚的凸台结构，排针插拔时的受力会直接传导到外壳凸台上，不会拉扯PCB上的排针焊点，大幅降低了排针脱焊的故障概率。在工业无线采集场景中，这款外壳可以直接适配标准的2.54mm间距排针接收器，安装时可以通过外壳侧面的预留固定点用螺丝固定在设备内壁，不需要额外做固定支架，适配性更强。设计过程中反复核对了接收器PCB的元件高度、排针位置、天线引出位置，外壳的侧边预留了天线引出的缺口，不会挤压2.4G天线的馈线，避免天线受挤压导致信号传输效率下降，整个外壳的所有棱角都做了R0.5的圆角处理，装配时不会划伤手，也不会刮蹭设备内部的其他线材。内腔的定位槽做了0.1mm的装配余量，即使是3D打印存在轻微的尺寸误差，也能顺利将PCB装入壳体内，不会出现过紧装不进或者过松晃荡的问题，上盖与底座的扣合位置做了微小的倒扣结构，扣合后不会自行松脱，需要拆卸时用薄撬片从接缝处轻轻撬动就能打开，维护更换接收器十分方便。
