细长型铝制易拉罐罐体结构三维造型

　　日常快消品包装领域里，金属易拉罐的结构设计一直是薄壁成型、密封可靠性、运输适配性多维度平衡的典型案例，这次构建的细长型铝制易拉罐模型，完全围绕量产实际工况做结构还原，没有做艺术化夸张处理。先从应用场景说起，这类细长罐型目前多用于含气饮品、功能性饮料的灌装生产线，相比传统矮胖罐，它在自动售货机货道里的适配性更好，单货道可容纳的罐体数量提升近两成，同时手持握持的贴合度更符合亚洲人手型尺寸，终端陈列时的纵向展示面积更大，能给包装印刷留出更多视觉设计空间。

　　从结构功能特性来看，整个罐体分为三个核心成型部分：罐身、易拉盖、卷封边。罐身采用薄壁铝材质，整体壁厚控制在0.12mm到0.15mm区间，这个厚度区间是经过多次冲压成型、爆破压力测试验证的最优值，既可以承受含气饮品内部0.4MPa左右的静态压力，在运输堆码时能承受五层以上整箱堆叠的纵向载荷，又能尽可能降低铝材用量，控制单罐材料成本。罐身的直筒段做了极细微的锥度处理，上端直径比下端直径小0.2mm，这个锥度不是建模失误，是为了适配空罐运输时的套叠需求，空罐生产完成后可以部分套叠收纳，减少仓储运输时的空间占用，套叠深度控制在8mm，既不会因为套叠过深导致取罐困难，也不会因为套叠过浅在运输过程中散落。

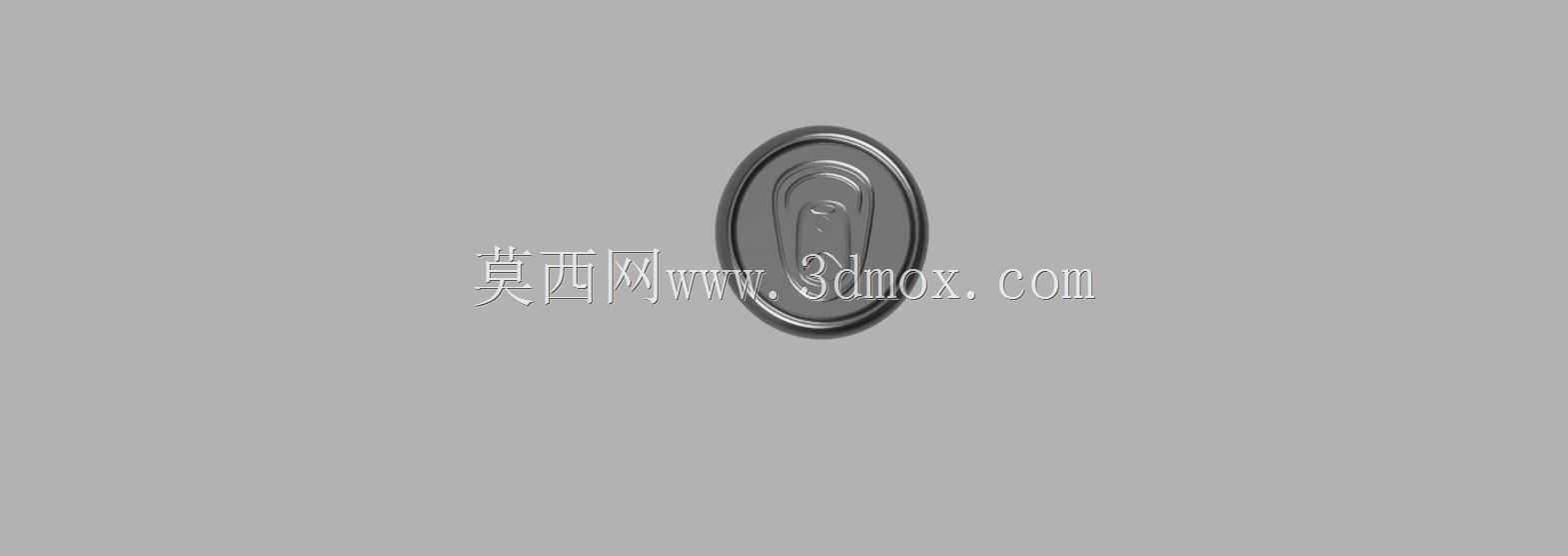

　　罐底部分采用内凹球面结构，球面曲率半径经过计算匹配罐身直径，内凹深度为6mm，这个结构一方面可以增强罐底的结构强度，抵消内部气压对罐底的向外推力，避免放置时出现罐底外凸导致的放置不稳问题，另一方面在灌装线的输送轨道上，内凹结构可以和定位凸台精准配合，保证高速灌装时罐体不偏移，卷封工位的同轴度误差控制在0.1mm以内。易拉盖部分的结构还原度比较高，包括刻痕线、拉环、铆钉三个核心结构，刻痕线的剩余厚度控制在0.08mm，这个厚度既可以保证正常储运时刻痕不会开裂漏液，又能让消费者开启时的启破力控制在15N到25N之间，开启手感顺畅不会出现拉环断裂的情况；拉环的指环内径做了18mm的圆弧过渡，适配成年人手指尺寸，铆钉位置做了局部加厚处理，避免拉环掀起时铆钉处开裂。

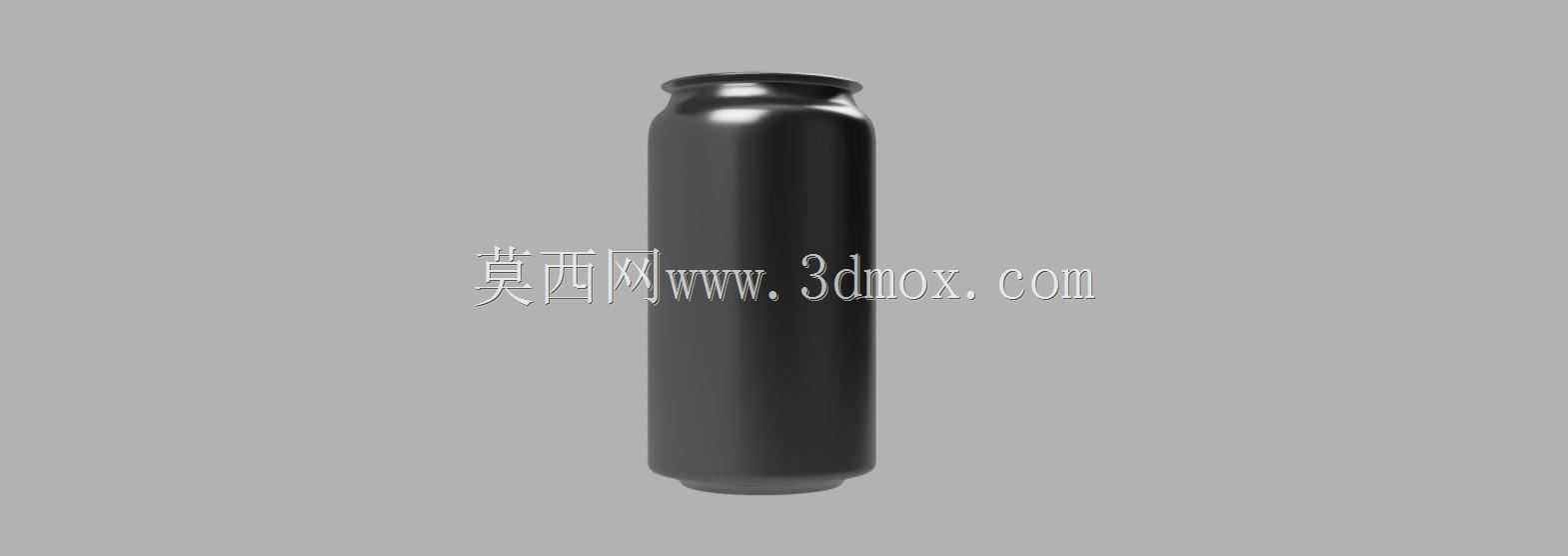

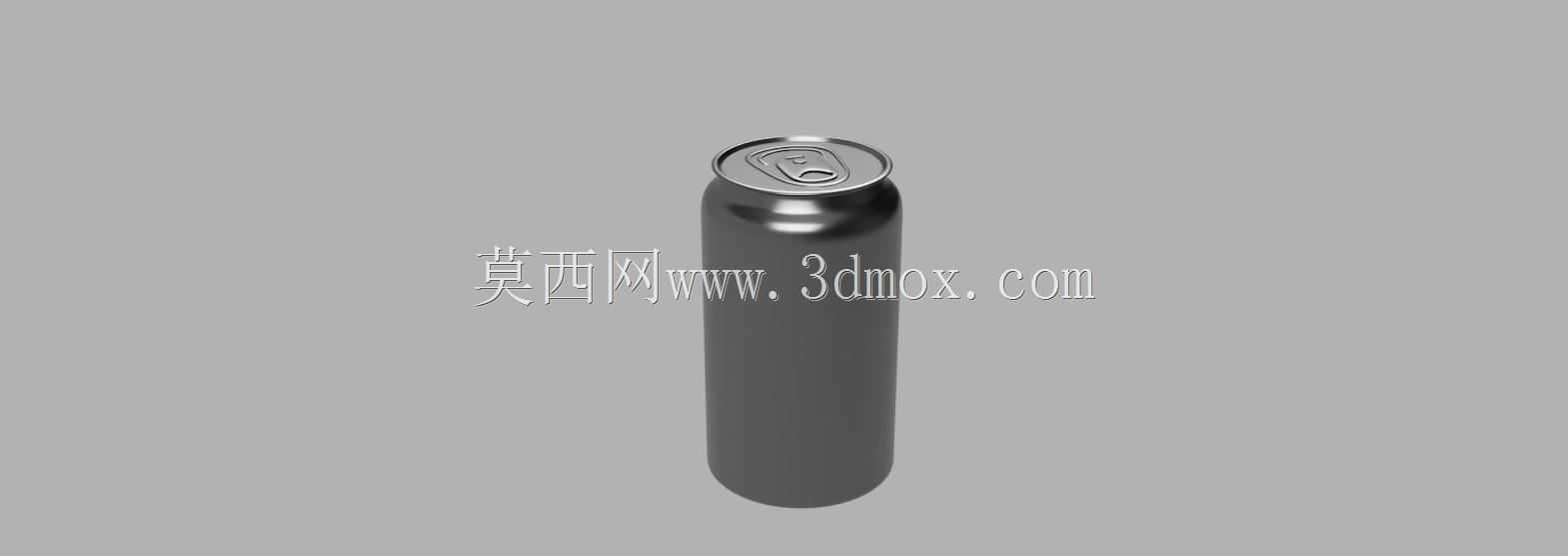

　　建模过程中特意还原了卷封边的双层咬合结构，这部分是易拉罐密封的核心，罐身翻边和易拉盖的钩边通过五层材料咬合压实，中间填充密封胶，建模时把咬合层的叠压顺序、卷封后的圆角半径都做了1:1还原，没有做简化处理，方便做密封性能仿真、卷封工艺模拟的时候直接调用。外形尺寸方面，整罐总高度为168mm，罐身主体直径为52mm，这个尺寸是目前国内细长罐的主流规格，适配市面上绝大多数自动售货机货道、便利店冷柜层架、标准易拉罐周转箱的安装边界，周转箱的单格内径为54mm，整罐放入后单边留有1mm间隙，既方便取放，又不会在运输过程中出现过大晃动导致罐体磕碰变形。

　　很多人做易拉罐建模的时候会忽略罐身的缩颈结构，这次建模特意把罐身上端的三次缩颈过渡做了出来，缩颈段总高度为12mm，从罐身主体直径逐步过渡到罐口的48mm直径，每一段缩颈的过渡圆角都匹配实际冲压模具的成型圆角，避免出现应力集中导致的冲压开裂问题，缩颈段的壁厚相比罐身直筒段略有增加，大概在0.18mm左右，用来增强罐口和易拉盖卷封后的结构强度，在搬运、开启过程中罐口不会出现变形。另外，罐身表面没有做印刷纹理的添加，保留了铝材的基础曲面结构，方便后续做包装贴图、渲染测试的时候直接在曲面上映射图案，不会因为原有纹理干扰设计效果。

　　从结构设计的思路来说，整个罐体的所有曲面过渡、尺寸参数都不是凭空设定的，每一处结构都对应实际生产、运输、使用环节的需求：比如罐身直筒段的圆柱度公差控制在0.2mm以内，保证贴标工位的标签能平整贴合，不会出现标签褶皱、偏移的问题；易拉盖的拉环开启角度做了限位设计，最大开启角度为120度，避免拉环完全掰断后掉落，同时保证饮用时的开口大小足够，饮品流出速度不会因为开口过小导致呛咳，也不会因为开口过大导致饮品洒出。做这类薄壁包装容器的三维建模，最忌讳只做外观形似，忽略内部的结构逻辑，很多新手建模出来的易拉罐要么壁厚均匀度不对，要么卷封结构简化成单一圆弧，放到工艺仿真环节根本没法用，这次的模型在结构细节上完全对标量产实物，不管是做包装结构设计验证、灌装线设备的工位适配模拟，还是做快消品的场景渲染，都能直接适配使用需求，不需要再做额外的结构修正。
