实木法槌结构三维造型设计

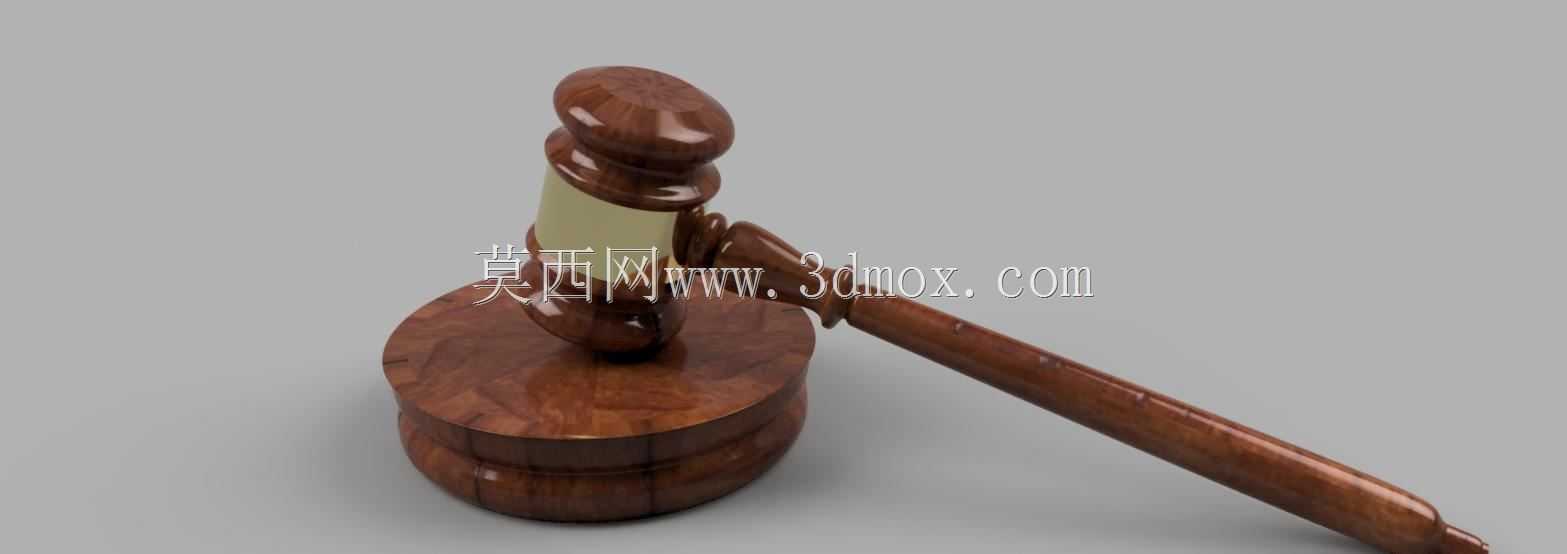

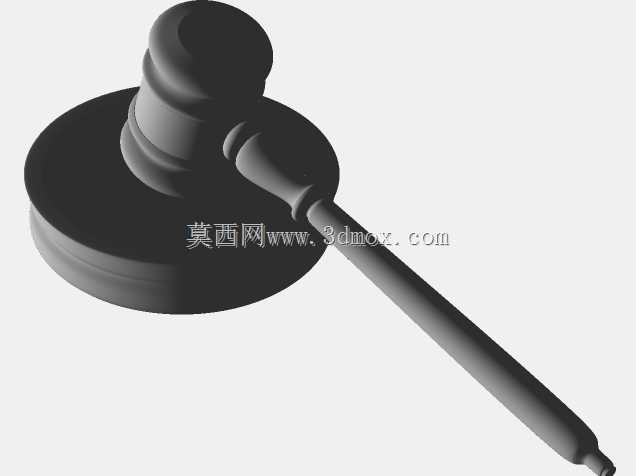

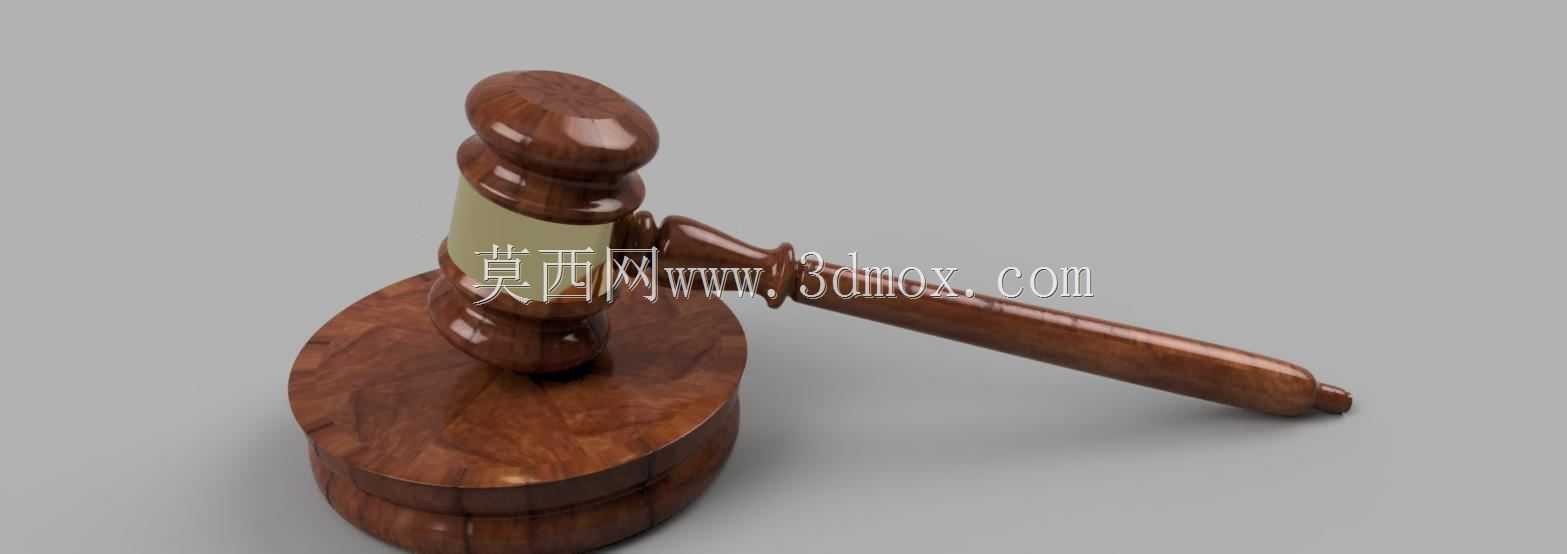

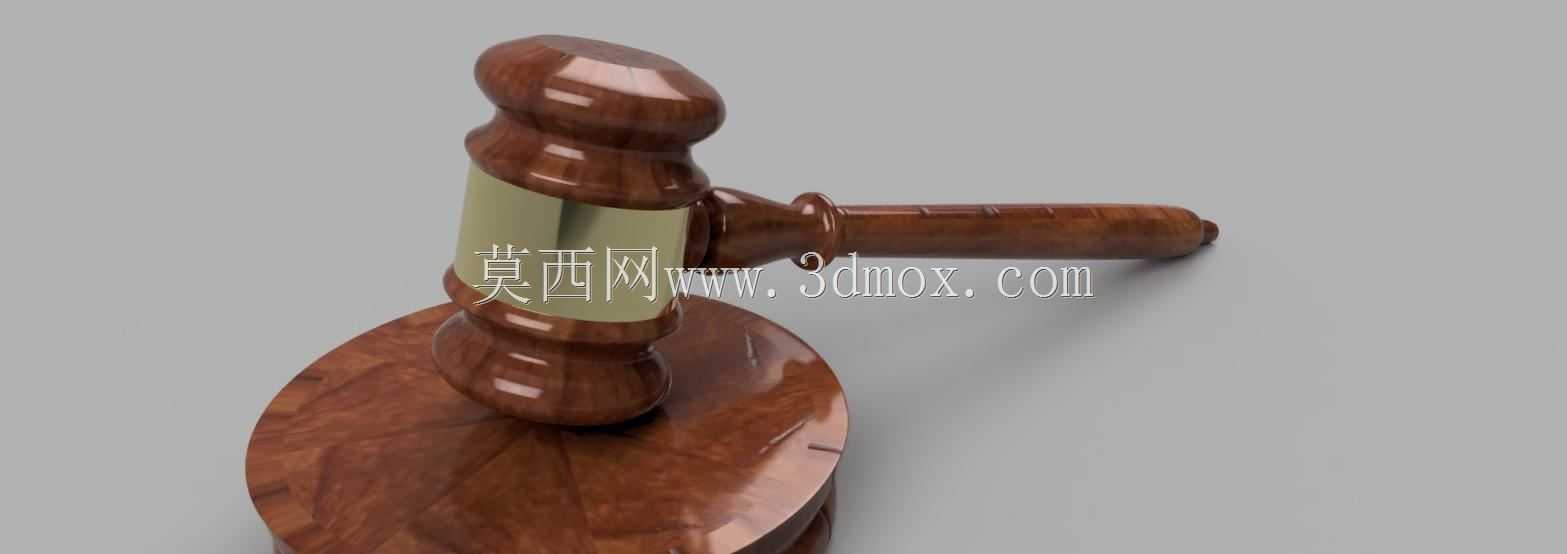

这款木槌的三维造型，还原了司法庭审场景中使用的法槌实体结构，整体采用硬质实木加工的设计逻辑，核心功能是通过可控的敲击动作传递清晰声响，维持庭审现场秩序，同时也可适配拍卖会场、议事表决等需要明确敲击信号的正式场合。从结构拆分来看，产品分为槌头、连接箍、槌柄、底座四个独立部分，各部分的配合边界在建模时做了精准的公差预留，槌头整体为回转体结构，上下两端做了圆弧收边处理，避免尖锐棱角在长期敲击过程中出现崩边、掉渣的问题，中间段的环形金属箍采用过盈配合的装配逻辑，既可以强化槌头的结构强度，抵消长期敲击产生的内应力，防止实木槌头沿木纹方向开裂，也能通过金属与木材的材质差异形成视觉区分，提升整体质感。槌柄与槌头的连接采用锥面配合结构，装配时从槌头侧向穿入柄部，锥度设置为1:20，既可以保证装配后无松动旷量，也能在柄部出现损坏时快速拆卸更换，不需要整体报废槌头，降低长期使用的维护成本。槌柄表面做了环形防滑槽设计，槽深控制在0.8mm，槽间距12mm，握持时可以增加与手掌的摩擦力，即使长时间握持施力也不会出现打滑脱手的问题，柄尾做了圆弧收头，贴合手掌虎口的生理曲线，敲击发力时力线可以顺着柄部直线传递到槌头中心，减少不必要的力矩损耗，降低使用者的腕部负荷。配套的底座为圆形实木结构，上表面中心位置做了内凹的圆弧承接面，弧度与槌头下端的圆弧面完全匹配，放置槌头时可以自动对中，不会出现滑移掉落的问题，底座厚度设置为35mm，自身重量足够抵消敲击时的反冲力，不需要额外固定在桌面即可保持稳定，敲击时底座与槌头接触可以发出浑厚、清晰的声响，不会出现尖锐刺耳的杂音，符合正式场合的使用需求。建模过程中对各部分的安装边界做了明确的约束：槌头总长度110mm，最大直径65mm，金属箍宽度22mm，壁厚2mm；槌柄总长度180mm，与槌头配合段的最大直径22mm，握持段直径20mm；底座直径140mm，承接面的内凹深度3mm，各配合面的公差按照实木构件的加工特性设置，过盈量控制在0.1-0.15mm，既可以保证常温下装配的紧固性，也不会因为温湿度变化导致木材胀缩出现装配开裂的问题。考虑到实木材料的各向异性，建模时特意在槌头的木纹走向方向做了结构强化设计，金属箍的位置刚好覆盖槌头应力最集中的中间段，长期反复敲击产生的冲击力可以通过金属箍均匀分散到整个槌头截面，避免应力沿木纹方向集中导致的劈裂问题。槌头的上下敲击端面做了微小的倒圆角处理，圆角半径2mm，既不会影响敲击时的接触面积，也能避免端面边缘在长期敲击后出现毛边、缺角，延长整体使用寿命。在实际使用场景中，这款木槌的握持重心设置在槌柄靠近槌头三分之一的位置，符合人手握持敲击工具的发力习惯，举起和落下的过程中不需要额外调整腕部角度即可保持槌头水平向下，敲击接触时槌头端面与底座上表面完全平行，受力均匀，不会出现偏击导致的声响发散或者结构磕碰损伤。各部件的外形过渡全部采用光滑曲面连接，没有直角锐边，日常拿取放置时不会刮擦桌面或者划伤使用者手部，金属箍与木材的衔接处做了齐平处理，没有突出的台阶或者缝隙，不会积灰，日常清洁维护只需要用干布擦拭即可，不需要特殊的保养流程。
