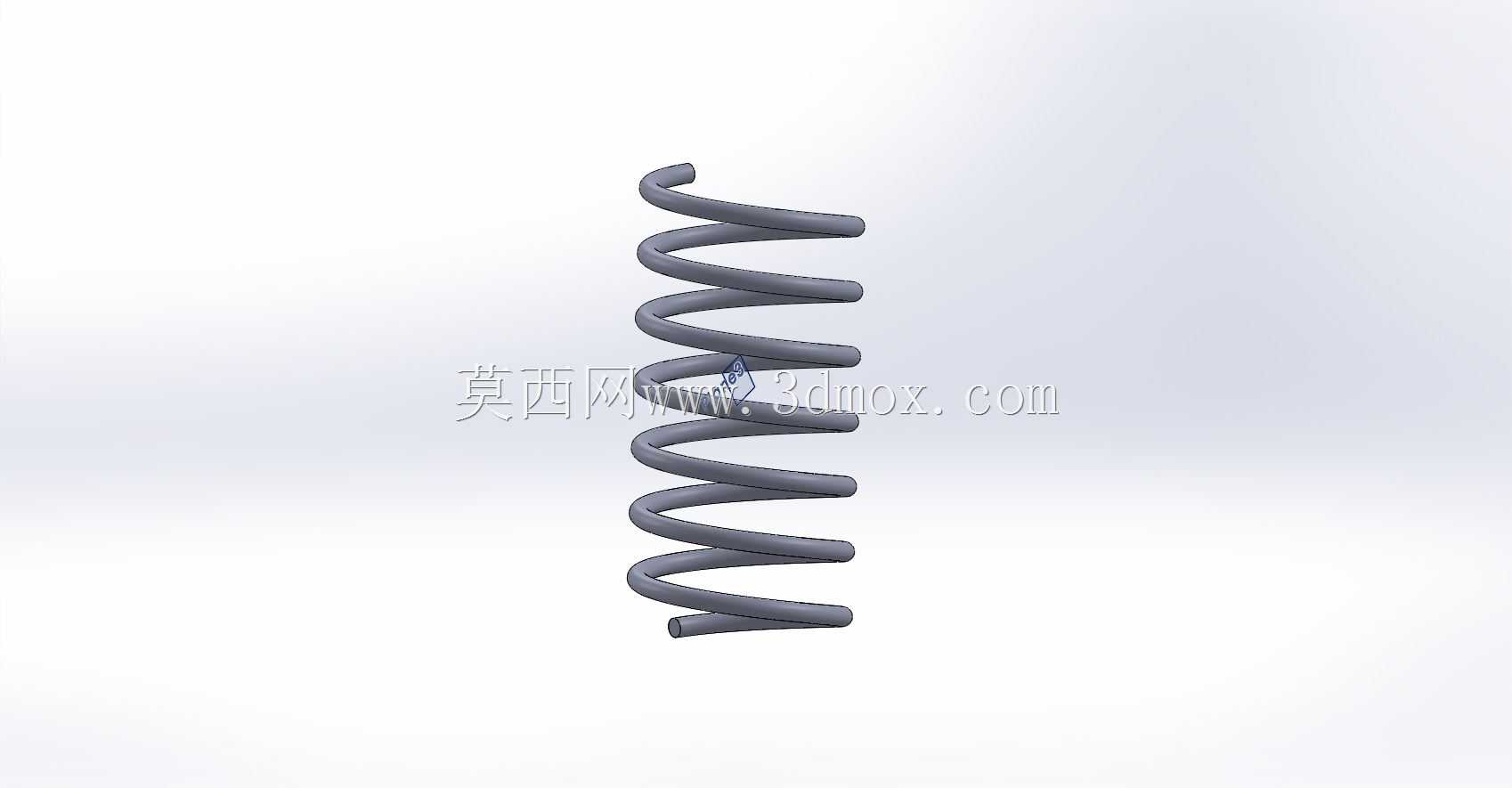

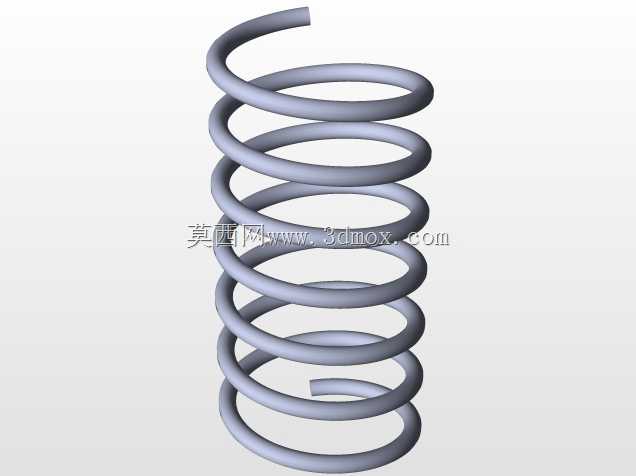

等节距圆柱螺旋压缩弹簧结构设计

日常做结构选型时，这类等节距圆柱螺旋压缩弹簧是接触频率极高的弹性元件，从普通的工装夹具缓冲结构，到自动化产线的复位机构，再到小型设备的减震单元，几乎所有需要提供线性弹力、实现往复复位、缓冲吸震的工位都能见到它的身影。不同于异形弹簧或者变节距弹簧，这款等节距设计的圆柱螺旋弹簧，刚度线性度表现稳定，在有效压缩行程内，弹力输出随压缩量的变化呈均匀线性关系，不会出现刚度突变的情况，对于需要精准控制弹力输出的工位来说，这种特性能够大幅降低调试阶段的参数匹配难度。

建模阶段首先要确认的是安装边界条件，弹簧的两端采用并圈磨平的端部结构，这种设计能够保证弹簧安装后两端支撑面与安装座的贴合度，避免弹簧受压缩时出现侧向偏移、歪斜卡滞的问题。建模时需要先确定弹簧的中径参数，中径尺寸直接决定了弹簧的安装适配性，若安装位置是套在导向轴上使用，弹簧内径需要比导向轴外径留出0.5到1毫米的配合间隙，防止压缩过程中弹簧内径收缩剐蹭导向轴，造成额外的摩擦阻力甚至卡滞；如果是放置在安装孔内使用，弹簧外径则需要比安装孔内径留出1到1.5毫米的间隙，避免弹簧外径扩张剐蹭孔壁，影响正常伸缩。

线径的选择直接关联弹簧的承载能力，这款弹簧采用圆形截面金属线材绕制，圆形截面线材在绕制过程中应力分布更均匀，相比矩形截面线材，绕制工艺难度更低，量产时的良品率更高，同时在承受交变载荷时，应力集中系数更小，疲劳寿命表现更优。有效圈数的设置是刚度匹配的核心，在相同线径、相同中径的前提下，有效圈数越多，弹簧刚度越低，相同压缩量下输出的弹力越小，反之有效圈数越少，刚度越高，弹力输出越大。建模时需要注意，两端的并紧圈属于支撑圈，不参与弹力输出，计算有效圈数时需要将两端的支撑圈排除，避免实际生产出来的弹簧刚度与设计值出现偏差。

从实际应用场景来看，这类弹簧常被用在自动化设备的顶料机构中，当气缸或者电缸驱动压头下行完成压装动作后，依靠弹簧的弹力将压头复位到初始位置，这种场景下弹簧的行程需要匹配压头的工作位移，预留10%左右的预压缩量，避免弹簧在自由长度状态下出现松动异响，同时最大压缩量不能超过弹簧的并紧高度，防止弹簧出现塑性变形，丧失弹性性能。在工装夹具的缓冲场景中，这类弹簧能够吸收工件装夹时的瞬间冲击力，避免刚性装夹造成工件表面磕碰损伤，此时需要根据工件的重量、装夹速度计算所需的缓冲力，匹配对应刚度的弹簧，保证缓冲过程平稳，不会出现反弹晃动的情况。

建模过程中螺旋线的生成是核心步骤，需要保证螺旋升角在合理区间内，升角过大会导致弹簧受压缩时圈与圈之间的摩擦加剧，升角过小则会增加弹簧的轴向安装尺寸，浪费安装空间。两端磨平段的建模需要贴合实际加工工艺，磨平后的支撑圈端面需要与弹簧轴线垂直，垂直度公差需要控制在自由高度的2%以内，保证安装后弹簧的受力方向与轴线重合，避免出现侧向分力。很多新手建模时容易忽略弹簧的并紧间隙，实际上相邻有效圈之间在自由状态下需要留出均匀的间隙，保证弹簧压缩到工作行程时，圈与圈之间不会提前接触并紧，导致刚度突然上升，影响正常使用。

在小型输送线的阻挡机构中，这类弹簧也常作为缓冲元件使用，当输送线上的工装板运动到阻挡工位时，阻挡器上的弹簧能够吸收工装板的运动惯性，让工装板平稳停在指定位置，不会因为刚性碰撞出现位置偏移或者工件掉落。这种应用场景下弹簧需要承受频繁的交变载荷，建模时需要考虑弹簧的疲劳强度，线径选择不能过细，避免长时间使用后出现断裂失效，同时弹簧的表面处理需要根据使用环境确定，普通车间环境下做发黑处理即可，若在潮湿或者有腐蚀的环境中使用，则需要做镀锌或者喷塑处理，提升防锈耐腐蚀能力。

实际选型建模时还需要注意弹簧的旋向，普通应用场景下单根弹簧使用时旋向没有特殊要求，但若在同一个安装位置需要嵌套使用两根弹簧时，内外弹簧的旋向必须相反，避免弹簧压缩时出现圈与圈互相卡嵌的问题。这款弹簧的整体结构简单，没有多余的异形结构，加工工艺成熟，制造成本低，维护更换方便，是机械结构设计中通用性极强的弹性基础零件，建模时严格遵循工艺参数与安装边界要求，就能保证模型导入装配体后与其他零件的配合完全符合实际生产装配的需求，不会出现干涉、尺寸不匹配的问题。
