多棱顶立式手动注水作业装置结构设计

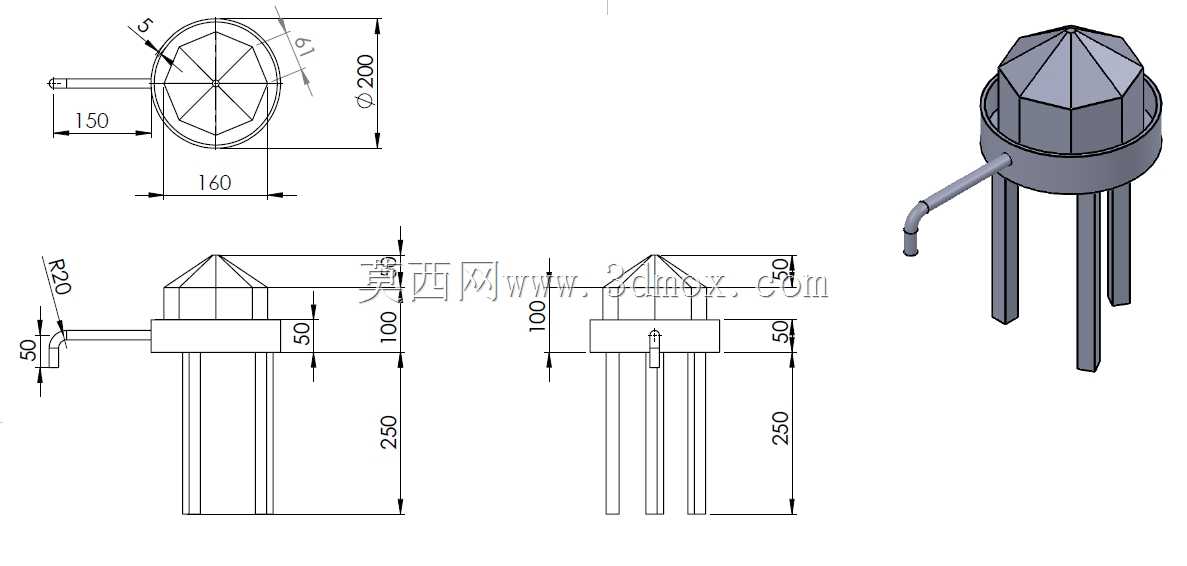

在小型加工工位、户外临时作业点、实验室辅助供水这类场景里，经常需要小流量、定点可控的常压供水装置，不需要复杂的管路布设和电控组件，靠手动操作就能完成定量注水作业，这款立式注水装置就是针对这类零散供水需求设计的。从结构逻辑来看，设计时首先考虑的是装置的放置稳定性，三根等长的立式支脚直接从储水腔体底部向下延伸，总支撑高度250mm，支脚呈120度圆周均布，这种三点支撑结构不需要额外固定地脚，直接放置在平整工作台面就能保持稳定，哪怕在注水操作时对出水弯管施加侧向力，也不会出现侧翻问题，支脚的截面尺寸经过核算，完全能承受满水状态下的整体载荷，不会出现压弯变形。储水腔体是整个装置的核心容水部分，主体采用圆柱形结构，外径160mm，腔体总高度100mm，顶部采用多棱面锥顶结构，这种顶盖设计一方面是为了避免平顶结构容易积灰、积水的问题，另一方面多棱面的冲压成型难度比圆弧顶更低，不需要专用的拉伸模具，用常规的钣金折弯焊接就能加工，锥顶高度50mm，和腔体连接的位置做了卷边处理，既可以提升腔体上口的结构刚度，也能避免焊接锐边划伤操作人员。出水组件布置在腔体侧面距离底部50mm的位置，采用150mm长的弯管结构，弯管末端做了收口处理，出水时可以形成集中的水柱，不会出现水流散溅的问题，弯管和腔体的连接位置采用焊接密封，常压储水状态下不会出现渗漏，操作时只需要在腔体内加注清水，靠重力作用就能从弯管自然出水，不需要额外配置增压组件，使用时可以通过在弯管末端加装简易止水夹来控制出水通断，适配小流量的注水需求。从安装边界来看，整个装置的最大外径就是腔体的160mm，加上出水弯管的外伸长度，整体占用的台面宽度不超过310mm，支脚围成的支撑圆直径约140mm，只要台面上有直径150mm以上的平整放置区域就能安装使用，不需要在台面上打孔固定，挪动位置也非常方便，单人就能完成搬移。设计时特意把腔体的进水口设置在多棱顶盖的中心位置，注水时不需要掀开整个顶盖，只需要打开中心的密封堵头就能加水，堵头和顶盖之间采用锥面密封，加水后拧紧堵头就能避免杂物落入腔体内，也能防止搬运过程中水从顶部晃出。从实际使用的角度考虑，整个装置没有易损的电控元件，所有结构件都采用不锈钢材质加工，接触水体的部分不会出现锈蚀问题，长期使用也不会污染水质，不管是给加工件做冷却注水、给实验容器加注清水，还是给小型盆栽、作业点的配套容器加水都能适配。结构建模的时候，特意把所有焊接位置的焊缝预留了1.5mm的焊脚尺寸，支脚和腔体底部的连接位置做了三角加强筋，避免长期使用后支脚受载出现开焊问题，出水弯管的折弯半径做了标准化处理，采用常规的管折弯工艺就能加工，不需要定制特殊的折弯模具，整体加工难度低，普通的钣金加工车间就能完成生产，不需要专用的加工设备。装置的总高度从支脚底面到多棱顶盖的顶点一共是400mm，出水弯管的中心距离台面高度是200mm，这个出水高度刚好适配大多数高度在150mm以内的接水容器，接水时不需要把容器抬得过高，操作起来比较顺手，弯管的外伸长度150mm也预留了足够的操作空间，接水时容器不会和装置主体发生干涉。
