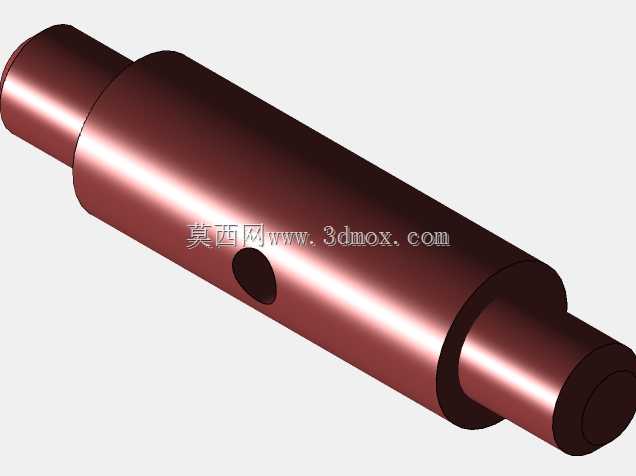

在带式输送、辊筒传动类设备的传动端布局中,这类阶梯式支承轴是直接承接滚筒载荷、保障辊体平稳回转的核心受力零件,常见于物流分拣线、轻型皮带输送机、印刷设备导辊机构、包装线输送辊组的装配场景,作为滚筒与安装机架之间的传力衔接部件,它既要承受滚筒自身、输送物料带来的径向载荷,也要在部分带张紧结构的设备中承受小幅轴向窜动带来的作用力。从结构设计逻辑来看,该轴采用多段阶梯式构型,并非等直径光轴,这种设计首先是为了适配不同位置的装配边界:两端直径更小的轴段是与机架轴承座配合的安装位,轴肩位置直接作为轴承内圈的轴向定位基准,省去了额外加装轴套、定位挡圈的工序,装配时只需将轴承从轴端推入抵到轴肩,即可完成轴向位置的固定,能有效控制装配累计误差。

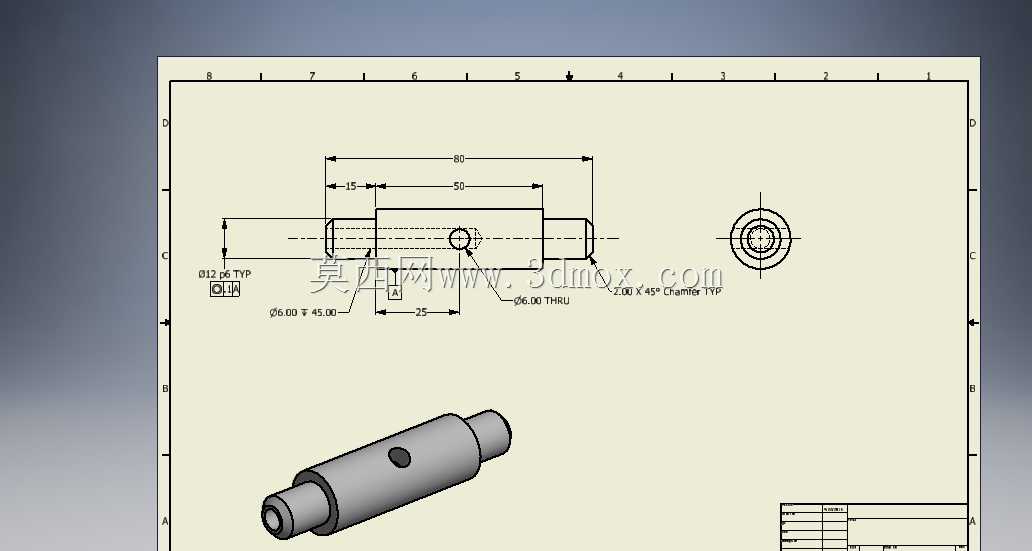

中间直径更大的轴段是与滚筒辊体内孔配合的区段,二者采用过渡配合传递扭矩,轴体上开设的径向通孔是为了穿装锁紧销钉,装配时销钉同时穿过辊体对应位置的销孔与该轴孔,彻底避免轴与滚筒之间出现相对转动,防止长期运行中配合面打滑磨损。从尺寸边界来看,轴体总长度适配常规直径80mm以内的轻型输送滚筒安装需求,中间配合段长度对应标准辊筒的内孔配合长度,两端安装轴段的直径适配常用的微型深沟球轴承内孔尺寸,轴端设置的小尺寸倒角是装配引导结构,能避免安装时刮伤轴承内圈的配合面,也能去除轴端加工毛刺防止装配划伤操作人员。设计过程中需要重点校核几个关键位置的强度:首先是径向销孔所在的截面,因为开孔会削弱轴的有效受力截面积,
需要结合设备额定输送载荷核算该截面的弯曲应力、剪切应力,确保长期交变载荷下不会出现疲劳断裂;其次是各段轴肩的过渡位置,这里是应力集中高发区,采用小圆弧过渡而非直角台阶,能大幅降低应力集中系数,提升轴的抗疲劳寿命。实际应用中,这类轴的加工通常采用圆钢下料后车削成型,配合面需要达到对应的粗糙度要求,保障与轴承、辊体内孔的配合精度,销孔位置需要在轴与辊体试装配做后再进行铰孔,确保销钉安装后的同轴度,避免出现装配别劲、滚筒转动卡滞的问题。不同于传递大扭矩的传动轴,这类支承轴的核心功能是为滚筒提供稳定的回转支承,不需要承担大扭矩输出,因此设计时不需要过高的硬度要求,常规45号钢调质处理即可满足使用需求,只有在高速输送、
重载工况下才会考虑选用合金钢材料并做表面淬火处理。在设备维护场景中,这类轴属于易损更换件,当轴承位出现磨损、销孔出现变形扩孔时,就需要整体更换,因此其结构尺寸的标准化程度直接影响备件更换的效率,统一的阶梯尺寸、安装孔位能让现场维护人员不需要额外测绘加工,直接更换备件即可快速恢复设备运行。从装配流程来看,现场安装时需要先将轴承压装到轴的两端安装位,再将轴整体穿入滚筒内孔,对齐销孔后打入锁紧销,最后将两端轴承装入机架的轴承座内,调整好轴的水平度后锁紧轴承座的固定螺栓即可完成装配,整个过程不需要复杂的专用工装,适配产线快速组装、快速维护的需求。
