C13级可拆线冷态电源连接器结构

在机房配电、工业控制柜内部布线、测试台架电源接驳这类需要频繁调整接线、现场改制电源线的场景里，这类可拆线式C13连接器是运维和结构设计人员接触频率极高的基础配电元件。不同于成品压制的不可拆线插头，这款冷态连接器支持现场根据布线长度需求剥线压接，不需要专用的注塑压接设备，仅用普通螺丝刀就能完成接线作业，在设备改型、现场故障排查替换线材的场景下，能大幅缩短作业周期，减少备件储备的规格压力。

从功能特性上看，这款产品适配10A、250VAC的交流配电回路，符合EN60 320-1对应的C13接口规范，也就是行业内常说的品字母端，能和所有标准C14公座实现可靠互配，不管是服务器电源端的输入插座、PDU上的输出位，还是工业设备上的电源输入接口，都能直接适配，不存在接口不匹配的干涉问题。冷态设计的核心是接线端子区域和插头插接工作面之间做了足够的绝缘隔离，即使在带载插拔的极端误操作场景下，也能避免操作人员误触带电部件，同时端子采用螺纹锁紧结构，相比弹片式接线，能承受更大的接线拉力，在设备存在小幅振动的工况下，也不会出现线材松脱、接触电阻变大发热的问题。

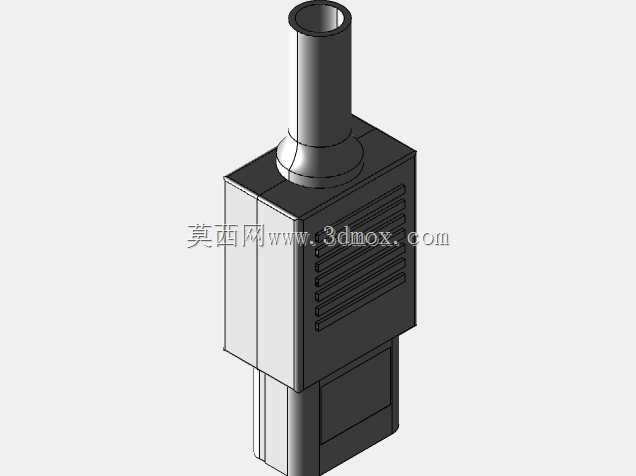

做这款结构的三维建模时，首先要锁定的是接口端的配合尺寸，C13接口的插套间距、插合面的导向倒角、防呆凸台的尺寸都严格遵循标准规范，建模时优先保证插接配合段的公差带在合理范围，既不能因为尺寸过紧导致插拔力过大，也不能因为间隙过大造成接触不良、插合后松旷。尾部的线缆进线端做了锥面过渡的橡胶密封位，建模时要匹配常规6-10mm外径的三芯电源线，进线口的内孔做了阶梯式的防滑结构，配合尾部的压线扣，能实现线缆的轴向抗拉固定，避免外力拉扯直接作用在接线端子上。

外形结构上，主体采用上下扣合的两瓣式壳体设计，合模缝沿着产品轴向居中布置，壳体侧面设计了多道横向的散热凹槽，一方面是增加壳体的结构刚性，避免螺丝锁紧时壳体出现形变开裂，另一方面也能在连接器通过额定电流时，增加壳体和空气的接触面积，帮助内部插套和接线端子区域散热，降低长期工作的温升。接线腔内部的三个端子位做了独立的隔离筋，分别对应火线、零线、地线的接线位置，每个端子位都设计了独立的螺丝导向柱，装配时螺丝不会出现偏斜滑牙的问题，同时隔离筋能避免接线时铜丝外露造成极间短路，即使是接线经验不足的作业人员，也能快速完成规范接线。

安装边界方面，这款连接器的整体外形方正，插合状态下突出安装面板的长度控制在合理范围，不会因为连接器本体过长导致设备后门无法关闭，或者机柜内部走线空间被过度占用。壳体的棱角位置都做了R1.5以上的圆角处理，没有尖锐的飞边棱角，作业人员插拔操作时不会划伤手部。尾部的线缆出线方向和插头插接方向同轴，在布线时线缆可以顺着插接方向自然弯折，不会出现线缆过度弯折导致线芯断裂的问题，适配机柜内部、设备内部的狭小布线空间，不需要额外预留过大的走线弯折半径。

在实际选型应用中，这类连接器常被用在非标测试设备的电源输入侧，设备出厂时不需要预先固定电源线长度，用户可以根据现场的插座位置自行适配合适长度的电源线，减少设备出厂时的线材包装成本，也能避免因为标配线材长度不合适造成的布线凌乱问题。同时可拆线的结构也方便后期维护，如果出现线缆外皮破损、插头接触不良的问题，不需要更换整根电源线，只需要拆开连接器重新接线或者更换壳体即可，大幅降低后期运维的配件成本。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚控制在1.8mm左右，既满足注塑成型的工艺要求，不会出现缩痕、填充不满的问题，也能保证壳体有足够的抗冲击强度，即使从1米左右的高度意外跌落，也不会出现壳体开裂、内部端子移位的问题。
