M6规格钢丝螺套螺纹嵌件结构设计

　　在轻量化设计趋势下，铝合金、镁合金、工程塑料等低剪切强度材料被大量应用在航空航天、汽车零部件、消费电子、通讯设备的结构件中，这类材料本身的内螺纹承载能力不足，反复拆装后极易出现滑牙、螺纹脱扣、螺纹孔磨损变形等问题，M6规格的钢丝螺套正是针对这类场景开发的内嵌式螺纹加强元件，通过在预制的底孔内嵌入该元件，形成符合标准内螺纹参数的高强度连接点位，有效分散螺纹啮合时的应力，大幅提升低强度基材上的螺纹连接可靠性。

　　从实际使用场景来看，这类螺纹嵌件的覆盖范围极广：在汽车轻量化部件中，铝合金缸盖、变速箱壳体上的传感器安装孔、附件固定孔，经常需要反复拆装检修，直接在铝基材上加工的M6螺纹往往经过三五次拆装就会出现牙型磨损，嵌入该螺套后，螺纹啮合面的接触应力被均匀分散到螺套的各圈牙型上，连接强度可提升30%以上，同时耐磨损性能大幅提升，可满足数十次反复拆装的使用需求；在3C消费电子领域，镁合金中框、笔记本铝合金外壳上的螺丝固定位，由于基材壁厚较薄，直接攻丝的螺纹啮合圈数不足，极易出现拧紧时螺纹滑丝的问题，嵌入M6螺套后，可在有限的安装深度内形成足够的螺纹啮合长度，保证螺丝拧紧时的扭矩承载能力，避免外壳固定失效；在老旧设备维修场景中，当铸件、铝件上的原有M6螺纹孔出现滑牙、乱扣问题时，无需更换整个零部件，只需将原有螺纹孔扩孔至对应底孔尺寸，攻丝后嵌入该螺套，即可快速恢复螺纹孔的连接功能，大幅降低维修成本与停机时间。

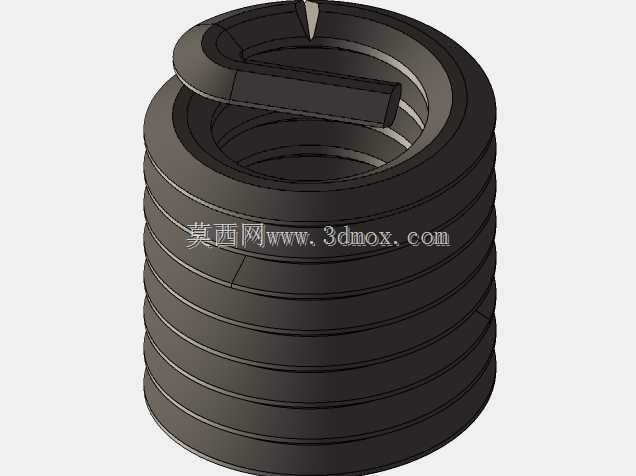

　　从结构设计逻辑来看，该螺套采用菱形截面的高精度不锈钢丝绕制而成，整体为螺旋弹簧状结构，自由状态下的外径略大于安装底孔的内径，安装时通过专用工具将螺套压缩后旋入预先攻好的安装底孔内，松开后螺套依靠自身的弹性张力牢牢胀紧在底孔内壁，不会随螺丝的拧入转动，也不会在长期振动工况下出现松脱。螺套的内螺纹为标准M6公制粗牙螺纹，可与常规M6外螺纹螺丝完美适配，无需使用特制紧固件，降低了配套选型成本。螺套下端的引导圈做了收束导向设计，安装时可顺利旋入底孔，不会出现钢丝卡滞、乱圈的问题；上端的安装柄为直柄结构，安装到位后可通过工具冲断取出，不会干涉螺丝的正常拧入，保证螺丝可拧至螺套底部，实现全牙型啮合。

　　从安装边界与尺寸匹配角度来看，该M6螺套对应不同的安装长度有不同的底孔要求，常规1.5D规格（即安装长度为螺纹公称直径的1.5倍，对应9mm安装深度）的螺套，所需的安装底孔直径为Φ6.3mm，底孔深度需预留至少10mm的空间，保证螺套完全装入后底部留有足够的容屑间隙，避免螺丝拧入时顶到螺套底部造成锁死。安装前需使用专用的ST丝锥攻制安装内螺纹，攻丝深度需大于螺套的实际安装长度，攻丝完成后需清理孔内切屑，再使用安装工具将螺套旋入，旋入过程中需保持工具与底孔同轴，避免偏斜造成螺套变形、安装不到位。螺套安装到位后，内螺纹的小径、中径、大径均符合标准M6螺纹的公差要求，螺丝拧入后的扭矩预紧力可达到同规格钢件内螺纹的80%以上，完全满足常规结构连接的强度要求。

　　在建模过程中，需要重点还原螺套的螺旋升角、菱形截面的牙型角度、安装柄的折断槽结构，以及自由状态下的外径胀量，保证模型导入装配体后可准确模拟安装过程中的压缩变形、以及安装完成后的胀紧贴合状态，方便结构设计人员在做整机三维设计时，准确预留螺套的安装空间，避免出现底孔尺寸设计错误、安装深度不足、周边结构与螺套干涉等问题。同时建模时需注意螺套各圈螺旋线的螺距一致性，保证内螺纹牙型的连续性，避免出现螺纹错位导致的螺丝无法装配的模拟错误。
