尼龙材质IP68级塑料电缆密封套结构

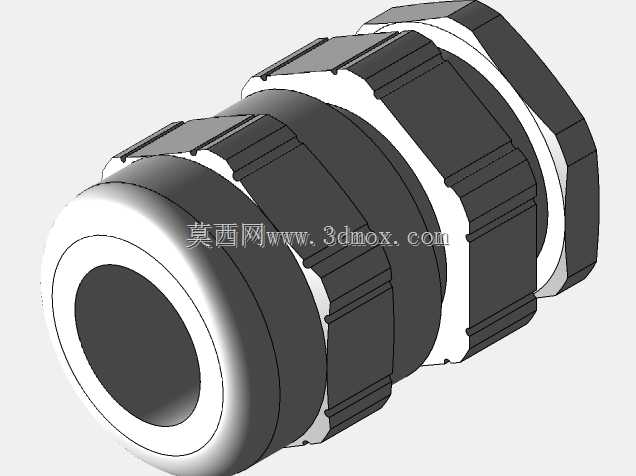

　　在户外电气柜、自动化设备布线、户外照明装置、船舶电气系统这类对线缆穿舱密封有硬性要求的场景里，塑料电缆密封套是出镜率极高的基础连接件，很多刚入行的结构工程师容易把它当成普通的穿线护圈，实际上这类零件的密封可靠性直接决定了整套设备的防护等级能不能达标。这次建模的这款RND系列塑料电缆密封套，主体采用尼龙材质成型，本身就具备不错的绝缘性能与耐候性，适配-40℃到100℃的工作环境温区，不管是北方冬季户外的低温工况，还是设备内部临近发热元件的稍高温区，都能保持结构强度不出现脆裂或者软化变形的问题。从结构设计来看，这款密封套采用了多段式的旋紧结构，两端的六角扳拧位是特意做的加厚处理，对应19mm的扳手尺寸，

　　现场安装的时候可以用标准开口扳手直接施加扭矩，不会像薄边结构那样一拧就出现边角崩裂的情况，中间段的防滑筋条做了等距分布，哪怕是戴劳保手套徒手拧动的时候也能有足够的摩擦力，不会出现打滑拧不紧的问题。密封核心的内嵌橡胶圈做了渐变内孔设计，当尾部的锁紧螺母旋紧的时候，橡胶圈会均匀向内收缩，抱紧穿过的电缆外护套，既能实现IP68级的防尘防水密封，又不会因为局部压力过大割伤电缆外护套，避免长期使用后线缆护套破损带来的漏电隐患。安装边界上，这款密封套适配的面板开孔直径是16.3mm，属于M16规格的标准安装尺寸，不管是设备柜体的开孔，还是穿线板的预制孔，只要公差控制在合理范围内都能顺利装配，不需要额外做扩孔或者修孔处理，

　　能减少现场安装的加工工作量。它的线缆夹紧范围覆盖4-8mm直径的常规电缆，像设备常用的RVV护套线、信号控制线、小直径的动力电缆都能适配，不需要针对不同线径准备太多规格的密封套，能减少备件库存的品类压力。很多工程师做选型的时候容易忽略密封套的旋合行程，这款模型在建模的时候特意还原了螺纹段的有效旋合长度，哪怕是面板厚度在2-6mm之间的不同板材，都能保证足够的螺纹啮合长度，不会因为面板太薄出现拧不紧松脱，或者面板太厚导致螺纹旋入量不够密封失效的问题。另外主体的尼龙材质本身就具备不错的耐腐蚀性，在有弱酸碱腐蚀的车间环境、沿海高盐雾的户外场景里，比金属材质的电缆密封套更有成本优势，也不会出现长期使用后锈蚀拧不动的问题，

　　后期维护拆改的时候也能顺利拆卸，不会因为锈死在面板上需要暴力破拆损伤柜体。建模过程中特意还原了零件各段的拔模角度，还有注塑成型需要的壁厚均匀性，所有转角位置都做了合理的圆角过渡，既符合注塑工艺的成型要求，也避免了尖角位置的应力集中，哪怕安装的时候施加的扭矩稍大，也不会在转角位置出现开裂的问题。实际工程应用里，这类密封套除了穿线密封的作用，还能起到电缆抗拉的作用，旋紧后的橡胶圈抱紧电缆后，能承受一定的线缆拉拽力，避免设备运输或者布线拉扯的时候，电缆端部的接线端子被扯松脱落，减少设备运行过程中的接线故障。很多户外设备做IP68防护测试的时候，最容易出问题的就是穿线位置，这款密封套的端面密封垫和内孔抱紧的双重密封结构，能在规定的浸水压力下保持密封不渗漏，不需要额外打密封胶来辅助密封，能提升装配效率，也避免后期密封胶老化开裂带来的密封失效问题。
