私人喷气式公务飞机外观三维设计

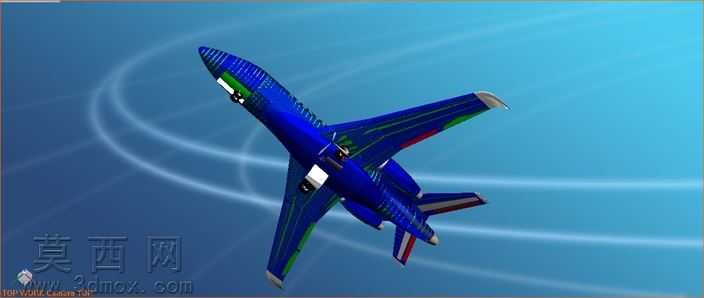

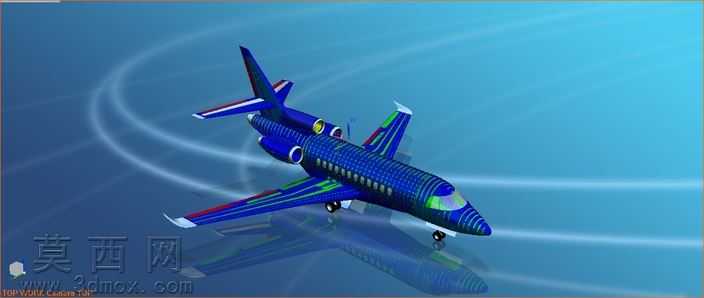

本作品为私人喷气式公务飞机的三维设计方案，建模阶段依托三维设计软件完成全机1:1比例的参数化构建，首先从机身主体轮廓入手，通过样条曲线勾勒出符合空气动力学的流线型机身截面，沿航向方向放样生成顺滑的机身曲面，重点优化机头雷达罩区域的曲面过渡，保证气流流经机身时的平顺性，降低飞行过程中的压差阻力。机翼部分采用后掠翼布局设计，建模时精准控制机翼的安装角、上反角与后掠角度，通过曲面修剪、桥接命令完成机翼与机身的翼身融合过渡，避免出现生硬的拼接棱角，同时还原机翼前缘缝翼、后缘襟翼的结构分区，为后续的结构细化预留接口。尾翼部分包含垂直尾翼与水平尾翼，建模时匹配机身尾部的收缩曲线，保证尾翼与机身的连接曲面连续，垂尾方向舵、平尾升降舵的活动面缝隙也做了精细化处理，还原真实飞行器的结构细节。动力系统采用尾吊式双发布局，发动机短舱通过挂架与机身尾部连接，建模时还原短舱的进气道唇口、尾喷口收敛结构，挂架与机身、短舱的连接部位做了曲面光顺处理，避免气流在连接处产生分离。渲染阶段采用蓝色金属漆作为机身主材质，调整材质的金属度、粗糙度参数模拟航空铝合金蒙皮的漆面质感，搭配绿色、红色的装饰色带沿机身纵向、机翼展向分布，还原公务机的高端涂装效果；驾驶舱风挡玻璃采用高透玻璃材质，添加轻微的反射与折射效果，模拟真实座舱玻璃的光学特性；场景搭建采用渐变蓝色背景搭配环形光效，模拟高空飞行的环境氛围，通过三点布光方案突出机身曲面的光影变化，将机身的流线型特征完整呈现。设计思路围绕私人公务机的高端定位，在保证气动布局合理性的基础上优化外观视觉效果，兼顾结构合理性与造型美感，全机所有曲面均经过曲率检查，保证曲面的G2连续，避免出现曲面褶皱、凹凸等问题，各部件的装配关系完全符合真实飞行器的设计逻辑，可用于航空科普展示、外观方案验证等场景。
