带可调接头的回声显示设备底座结构

　　在音视频采集与显示配套的硬件部署场景中，这类带可调接头的底座结构，主要解决固定安装位下显示终端与摄像单元的角度匹配偏差问题，常见于桌面式回声显示终端、小型会议拾音显示一体设备、工位可视化交互终端的安装配套环节。实际现场部署时，不少工位的安装台面存在水平度偏差，或是使用者的坐姿高度、观看视角存在个体差异，固定角度的底座往往会导致显示面反光、摄像单元取景偏移，既影响显示内容的读取效率，也会让摄像采集的画面出现角度倾斜，无法满足人脸采集、画面交互的识别要求。

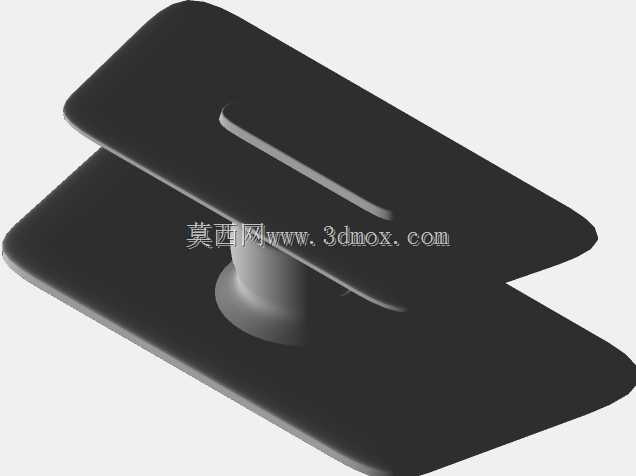

　　从功能特性上看，这款底座采用上下双层板式支撑结构，下层板为安装贴合面，整体做了圆角钝化处理，避免安装和使用过程中剐蹭操作人员或台面布线，上层板为显示终端承载面，中间通过带阻尼调节的柱状接头连接上下两层，调节过程中可以实现多角度的俯仰与小范围水平转动，调整到目标角度后可以依靠接头内部的阻尼结构保持姿态稳定，不需要额外增加锁止旋钮，简化了日常调节的操作步骤。中间的连接接头做了变径过渡设计，与上下层板的连接位置做了应力分散的圆弧过渡，避免长期角度调节后连接位置出现应力集中导致的开裂问题，在频繁调整角度的使用场景下，结构可靠性比直连式的铰接结构更高。

　　设计过程中，首先要考虑的是安装边界的适配性，下层安装板的长宽尺寸控制在常规桌面安装位的允许范围内，不会占用过多的台面操作空间，板件边缘做了薄边处理，视觉上不会显得过于厚重，同时下层板的底面预留了防滑垫安装槽，可以配套粘贴防滑胶垫，放置在光滑台面上时不会出现滑移，也能避免底座刮花台面涂层。上层承载板的尺寸匹配对应回声显示终端的背部安装孔位，板面上预留的长条形定位槽，可以适配不同孔距的显示终端安装，不需要针对每一款显示终端重新开模制作底座，提升了底座的通用适配能力。

　　角度调节的阻尼力矩设置是设计中的核心要点，力矩过大会导致日常调节时需要施加过大的力，操作手感生涩，力矩过小则会出现承载显示终端后自行下坠的问题，设计时结合常见5-10英寸显示终端的重量参数，将调节阻尼设置在单指即可推动调整、松手后即可稳定保持姿态的区间，兼顾操作便利性与姿态稳定性。连接接头的转动角度范围做了限位设计，避免过度转动拉扯到显示终端的连接线缆，造成线材断裂或者接口松脱的问题，水平方向的转动角度限制在正负30度，俯仰角度覆盖负10度到正25度的区间，完全覆盖日常使用的视角调整需求，不需要做无限制的转动冗余，也能进一步提升结构的耐用性。

　　从实际使用的反馈来看，这类可调底座相比固定角度的底座，能够适配更多非标准化的安装场景，比如在倾斜的操作台面上、在高度不匹配的支架上，都可以通过角度调整让显示面保持在合适的观看角度，同时校正摄像单元的取景方向，避免因为安装面的偏差导致摄像采集画面出现梯形畸变，减少后期软件校正的算力消耗，也能提升画面识别的准确率。结构上没有采用复杂的多连杆调节结构，整体零件数量少，装配工序简单，量产时的成本控制更有优势，日常使用过程中没有易损的小零件，长期使用的维护成本更低，适合批量配套在各类小型桌面显示交互设备上。
