树莓派三重GPIO多路复用扩展板结构设计

　　在嵌入式开发与小型智能设备搭建场景中，树莓派作为主流的微型计算核心，原生GPIO引脚数量有限，往往难以同时对接多类外设传感器、执行器，这类GPIO扩展板正是为解决引脚资源不足的痛点设计，可直接适配树莓派2代、3代等主流型号的安装接口，实现单组GPIO资源的三路复用扩展，大幅提升单块树莓派的外设挂载能力。从实际使用场景来看，这类扩展板常应用于高校电子教学实验平台、小型智能物联网终端搭建、创客原型验证项目中，比如在环境监测节点里，可同时对接温湿度传感器、光照采集模块、继电器控制组、显示屏驱动引脚，无需额外搭建引脚转接电路，减少外接飞线带来的接触不良、信号干扰问题。

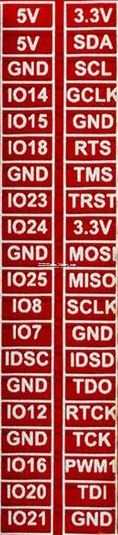

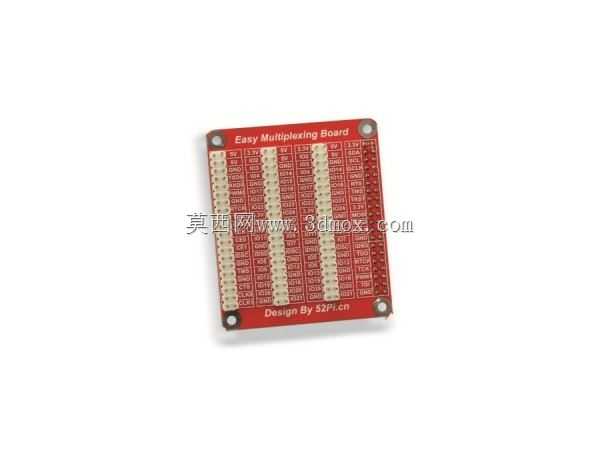

　　设计层面，整块板卡采用标准FR-4玻纤基板作为承载主体，板型为矩形结构，四个边角预留标准安装固定孔，孔位尺寸匹配树莓派通用扩展层的安装孔距，可直接通过铜柱与树莓派主板叠层固定，也可单独通过螺丝固定在设备壳体内部的安装柱上，安装时需注意板卡底部与周边金属构件预留至少2mm的绝缘间隙，避免引脚短路。板上的多路复用通道采用排针阵列布局，每一路通道的引脚定义与树莓派原生GPIO完全对应，排针采用标准2.54mm间距规格，可直接对接杜邦线、常规传感器接插件，无需额外转接。板卡表面的丝印层清晰标注了每一组引脚的功能定义、通道序号，接线时可直接对照丝印完成连接，降低接线错误概率。

　　从功能逻辑上看，板载的多路复用电路可通过配置选通对应通道，实现三组外设与树莓派GPIO的分时连通，不会出现引脚信号冲突问题，电路走线做了等长处理，高频信号传输时的信号完整性有基础保障，可满足常规低速外设、数字量信号传输的需求，适配多数创客项目、工业原型验证的信号传输要求。板卡的边缘做了圆角处理，避免安装时划伤操作人员或周边线材，整体厚度控制在1.6mm，与常规PCB板厚标准一致，叠层安装时不会占用过多的机箱内部空间，适合在紧凑的小型智能设备内部部署。

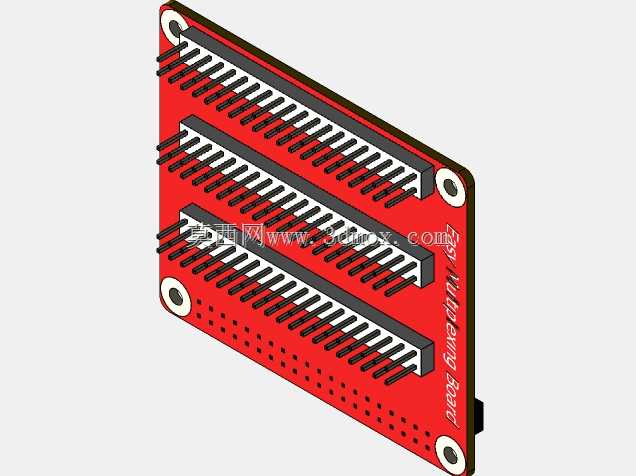

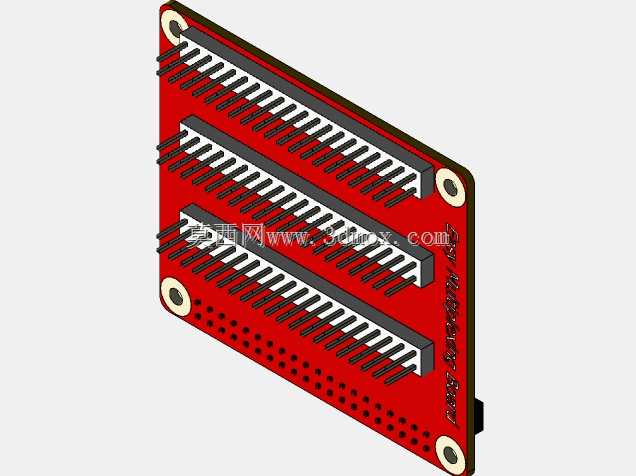

　　在结构建模过程中，需要精准还原板卡的外轮廓尺寸、固定孔位置与孔径、排针的高度与排布间距、板上元器件的布局高度，避免在装配时出现结构干涉，比如排针的突出高度需要与实际接插件插装后的高度匹配，确保叠层安装时上层板卡不会挤压到排针上的接插件；固定孔的位置公差需要控制在±0.1mm范围内，保证与树莓派主板、安装铜柱的同轴度，避免安装时出现孔位错位无法锁付螺丝的问题。同时建模时需要还原板卡表面的丝印标识位置，在做整机装配可视化演示时，可直观展示接线位置，方便后续的装配指导、接线调试工作开展。这类扩展板作为嵌入式系统的常用配套部件，其结构设计的合理性直接影响整个原型设备的装配效率与运行稳定性，精准的三维模型可帮助结构设计人员在做整机壳体设计、内部布局时提前预判安装空间，减少后期打样后的结构修改次数，缩短项目开发周期。
