曲面结构流体驱动涡轮结构设计

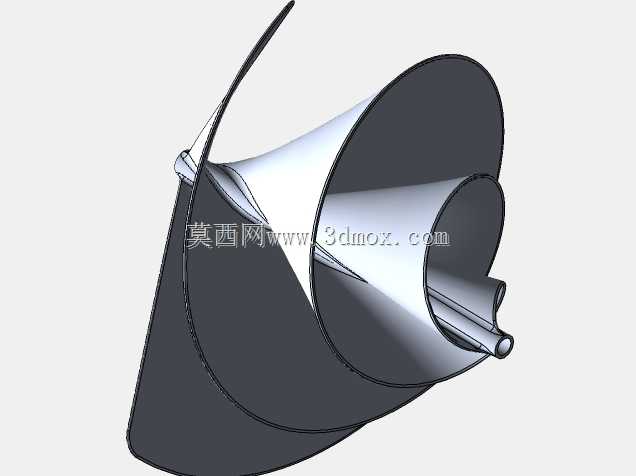

　　在流体动力转换类设备的结构设计环节，涡轮作为核心能量转换部件，其曲面造型精度、流道匹配度直接决定整套动力系统的能量转换效率，这类部件广泛应用在中小型航空发动机辅助动力单元、微型燃气轮机、小型风力发电装置、工业流体管路余压回收系统中，不同应用场景下的涡轮结构需要匹配对应流体的流速、压力、介质属性做针对性调整，不存在通用化的一体适配结构。这款涡轮采用单级曲面叶片布局，整体为一体化回转式结构，中心设置等径直筒安装轴段，轴段末端做圆角过渡处理，避免应力集中导致的轴段疲劳断裂，叶片从中心轮毂处沿径向向外延伸，同时沿轴向做渐进式扭转，叶片型线采用变曲率曲面设计，入口段叶片曲率更大，能够承接大角度入射的流体介质，

　　减少流体冲击叶片前缘产生的紊流损失，流道中段曲面平滑过渡，引导流体沿叶片表面做定向流动，将流体的动能与压力能逐步转换为转子的旋转机械能，出口段叶片做收窄处理，引导流体沿轴向顺畅排出，避免出口处流体回流干扰主流道的流动状态。从安装边界来看，这款涡轮的中心安装轴段为标准圆柱面，可直接与配套的深沟球轴承内圈配合，轴段末端设置有环形定位槽，可配套轴用弹性挡圈实现轴向定位，不需要额外加工复杂的定位台阶，降低配套轴系的加工难度，涡轮的最大外圆轮廓为连续回转面，安装时需要预留的径向间隙根据应用场景不同存在差异，在燃气轮机类高温应用场景下，需要根据工作温度下的材料热膨胀系数预留0.2-0.5mm的径向间隙，避免高温下叶片膨胀与机匣内壁发生刮蹭，

　　在常温风力机或流体余压回收场景下，径向间隙可控制在0.1-0.2mm，减少叶顶间隙的流体泄漏损失。设计过程中首先确定核心性能参数，根据目标工况下的流体流量、入口压力、预期输出转速，先通过一维计算确定轮毂直径、叶片入口角、出口角、叶片数的基础参数，再通过三维曲面建模完成叶片的实体造型，建模过程中需要保证叶片与轮毂的连接处做平滑圆角过渡，圆角半径根据叶片厚度做匹配设置，避免连接处出现直角结构导致的应力集中，同时要保证所有叶片的型面一致性，避免转子动平衡超标导致运行时出现振动。在实际应用中，这类曲面涡轮相比传统直叶片涡轮，能量转换效率可提升15%-20%，尤其是在小流量、高流速的工况下，曲面叶片能够更好地贴合流体的流动轨迹，

　　减少流动分离带来的能量损失，在微型涡喷发动机的应用场景中，这类涡轮需要配套高温合金材料加工，加工过程中需要对叶片型面做五轴联动铣削，保证型面精度达到IT7级以上，表面粗糙度控制在Ra1.6以下，减少流体在叶片表面的摩擦阻力，在小型风力发电场景中，这类涡轮可采用工程塑料或铝合金材料加工，降低整体重量，提升低风速下的启动性能。从结构可靠性角度来看，一体化的结构设计避免了分体式叶片连接带来的松动风险，整体转子的动平衡精度更容易控制，运行时的振动噪声更低，中心轴段的等径设计能够适配不同长度的安装需求，可根据配套设备的轴系长度灵活调整轴段的加工长度，不需要改动叶片部分的核心结构，具备较强的场景适配性。流道设计上，相邻叶片之间形成的渐扩式流道，能够让流体在流动过程中逐步降压增速，充分释放流体携带的能量，叶片的前缘做薄化处理，减少流体冲击前缘的阻力，后缘做收尖处理，减少尾迹涡流带来的能量损失，这些细节设计都是经过多轮流场仿真迭代优化后的结果，能够在保证结构强度的前提下最大化能量转换效率。
