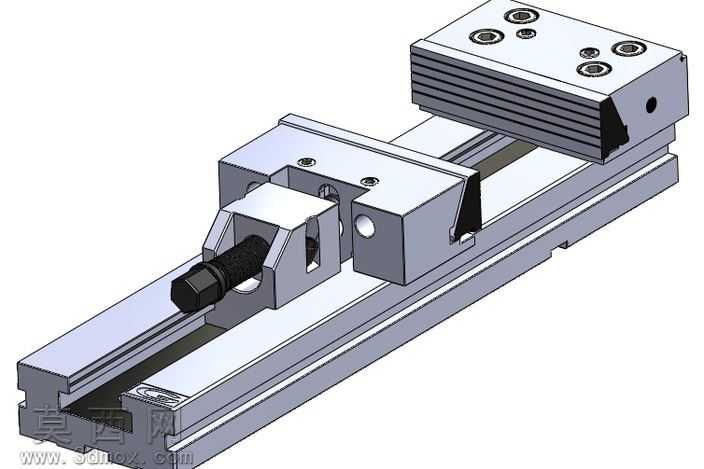

精密组合式机用平口夹持虎钳结构

本作品为机用精密组合虎钳的三维结构模型，建模过程严格遵循机械加工工装的实际设计逻辑，以SolidWorks为建模载体，采用自底向上的装配建模方式完成整体搭建。建模初期先对虎钳的核心功能模块进行拆解，分为固定钳身基座、滑动活动钳体、进给驱动螺杆、快换钳口组件、导轨限位结构五个核心部分，每一个零件的建模都严格按照实际加工的尺寸公差逻辑进行绘制，对螺纹特征、安装沉孔、定位销孔等细节均做了精准还原，未做过度简化处理。材质渲染阶段，针对不同部件的实际用材赋予对应材质属性：固定钳身与滑动钳体采用铸铁材质表现，调整材质粗糙度模拟铸件经时效处理后的哑光金属质感，表面做轻微的氧化发蓝处理效果还原工业工装的真实外观；进给螺杆与锁紧螺栓采用调质合金钢材质，调高材质反光度表现机加工后金属表面的光洁质感；快换钳口部分采用淬火工具钢材质，对钳口的齿形夹持面做了细微的纹理刻画，还原钳口经热处理后的高硬度表面特征；导轨滑动面做了磨削加工的质感表现，模拟导轨面经精密磨削后的低摩擦表面状态。结构设计上，该虎钳采用长行程导轨式结构，固定钳身的导轨部分做了加宽处理，提升夹持过程中的结构刚性，避免大夹持力下钳体上翘变形；活动钳体与导轨的配合采用燕尾槽式限位结构，保证滑动过程的平顺性与配合精度，消除横向窜动间隙；进给螺杆采用梯形传动螺纹，具备自锁特性，夹持工件后可保持稳定的夹持力，不会因加工振动出现松脱；快换钳口通过内六角螺钉与钳体连接，可根据不同的夹持需求更换平钳口、V型钳口或者软钳口，适配不同形状与材质工件的装夹需求。设计思路围绕机加工场景的实际使用需求展开，整体结构兼顾夹持精度、装夹行程与结构刚性，既满足普通铣床、磨床的工件装夹需求，也可适配加工中心的精密工件装夹场景，模型完整还原了虎钳的装配关系与运动逻辑，可用于工装结构教学、机床配套部件选型参考以及装夹方案模拟演示使用。
