精密可调式机床平口夹持虎钳结构

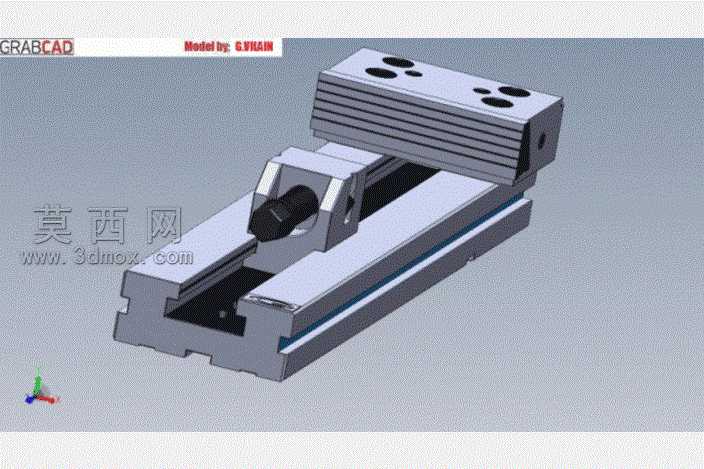

本作品为精密机加工场景使用的可调式平口虎钳三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，对虎钳的固定钳身、活动钳身、进给丝杆、可调定位块、夹持垫板等核心部件均做了完整的结构还原，未省略任何关键装配细节。模型渲染阶段采用金属磨砂材质模拟铸铁钳身的质感，对丝杆、调节旋钮等运动部件做了金属光泽的材质区分，通过环境光遮蔽效果突出各部件的装配缝隙与结构层次，清晰展现虎钳的开合调节逻辑与夹持作业状态。从结构设计来看，该虎钳采用加长导轨式钳身结构，固定钳身底部设置有标准机床工作台安装槽位，可直接适配多数铣床、磨床、钻床的工作台装夹需求；活动钳身通过梯形丝杆实现进给调节，丝杆端部设置有快换旋钮结构，可实现粗调与精调的快速切换，钳口位置预留有可更换软钳口的安装孔位，能够根据不同夹持工件的材质更换对应钳口垫板，避免装夹过程中损伤工件表面。模型同时还原了虎钳的可调式定位挡块结构，挡块可沿钳身侧面的导轨滑动并通过锁紧螺丝固定位置，能够在批量加工工件时实现快速定位，大幅提升重复装夹的效率。建模过程中对所有活动部件均设置了符合实际机械运动逻辑的装配约束，可直接用于运动仿真演示，验证虎钳开合行程、夹持范围等参数的合理性，各零件的倒角、退刀槽、安装孔等工艺细节均按照实际机加工工艺要求制作，不存在结构干涉或不符合生产逻辑的设计，既可以作为机械工装设计的参考案例，也可用于机加工教学场景的结构演示，帮助学习者快速理解机用虎钳的工作原理与结构组成。
