PG16型电缆锁定穿线接头结构设计

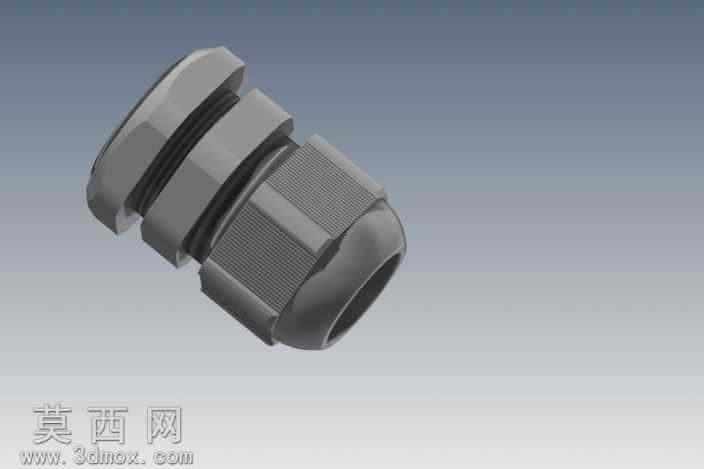

本作品为PG16规格电缆穿线锁定接头的三维参数化模型，采用Autodesk Inventor软件完成全流程建模与渲染工作。建模阶段首先梳理电缆接头的功能逻辑，该类接头核心作用是实现电缆穿过柜体、设备壳体后的位置锁定与密封防护，因此建模从核心的螺纹锁紧结构入手，先绘制公制外螺纹的基准轮廓，通过螺旋扫掠生成标准啮合螺纹特征，保证接头与设备安装孔的螺纹配合精度。主体结构分为三个核心部分：一端为带六角拧动结构的外螺纹连接端，建模时精准还原六角面的对边尺寸与倒角参数，预留出与密封垫片贴合的平整端面；中间段为带防滑滚花的锁紧调节段，滚花特征采用阵列凸起纹理的方式实现，还原实物表面的防滑触感结构，方便安装时徒手拧动调节锁紧力度；另一端为弹性夹紧端，设计为多瓣式收缩结构，建模时通过拉伸切除生成均匀分布的收缩缝隙，当中间锁紧螺母旋紧时，该段会向内均匀收缩，抱紧穿过的电缆外护套，实现电缆的径向锁定，避免电缆受外力拉扯出现移位、松脱问题。材质渲染阶段，为接头整体赋予深灰色工程塑料与哑光金属结合的材质效果，六角拧动端设置为金属镀锌质感，表面添加细微的磨砂颗粒纹理，还原工业五金件的真实表面质感；弹性夹紧段设置为改性尼龙材质，添加轻微的半哑光漫反射效果，区分不同部件的材质属性；滚花段通过凹凸贴图还原滚花的纹理触感，渲染时采用45度侧光打光，突出各段结构的轮廓层次与细节特征，清晰展示螺纹的啮合间隙、收缩瓣的缝隙结构、六角面的棱边倒角细节。设计过程中严格遵循PG型电缆接头的通用尺寸规范，保证各段的配合公差合理，锁紧螺母与主体的螺纹配合无干涉，收缩瓣的形变范围匹配PG16规格对应的电缆外径区间，既能够实现可靠的电缆锁定，又不会夹伤电缆外护套。整体模型结构完整，各特征参数可编辑，能够直接用于电气布线设计的装配调用、接头结构的优化改进，也可作为工业五金类产品建模的参考案例，还原了实物产品的装配逻辑与功能结构，无多余的冗余特征，各部件的装配关系清晰明了。
