异形螺纹口深色玻璃包装瓶结构设计

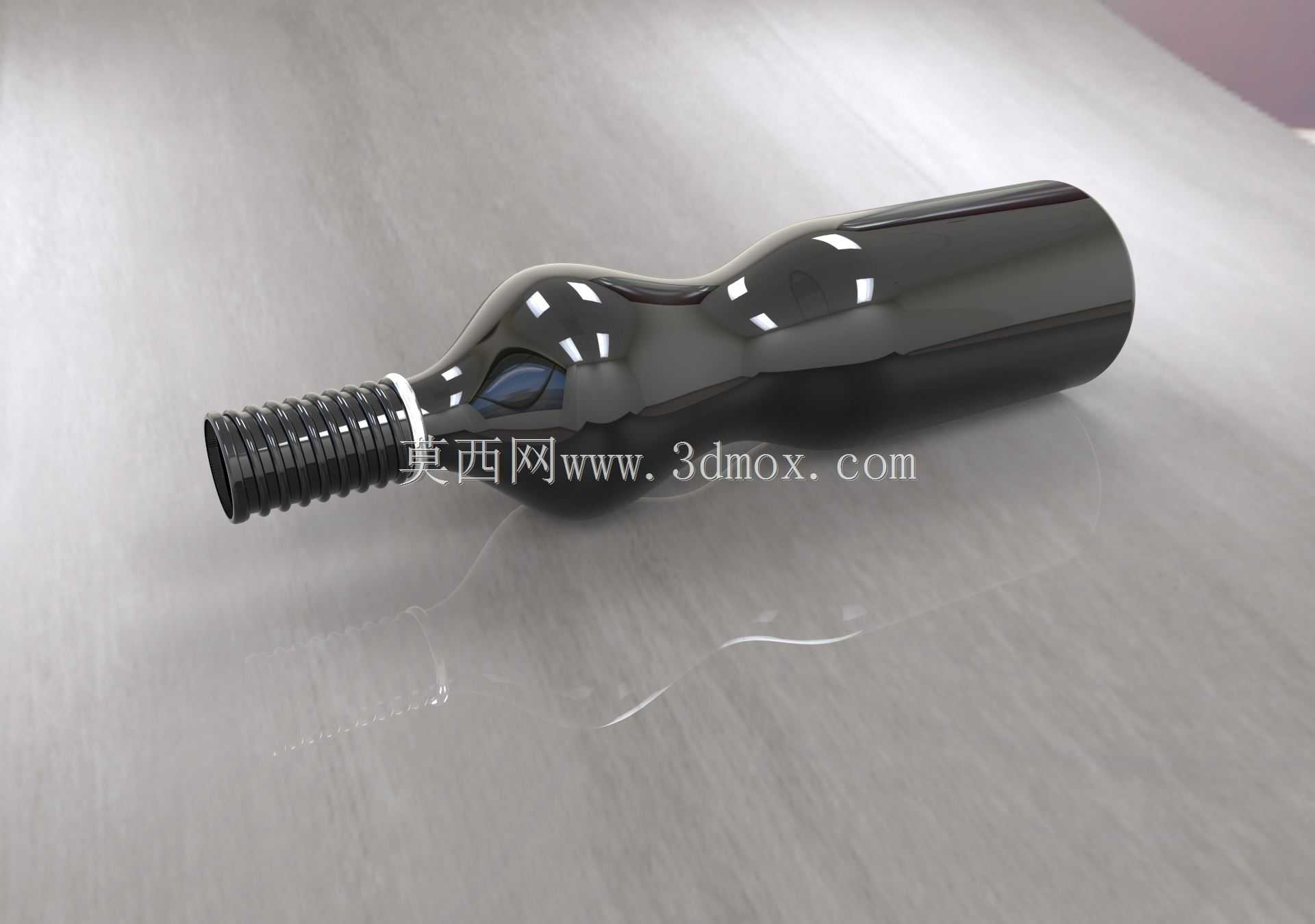

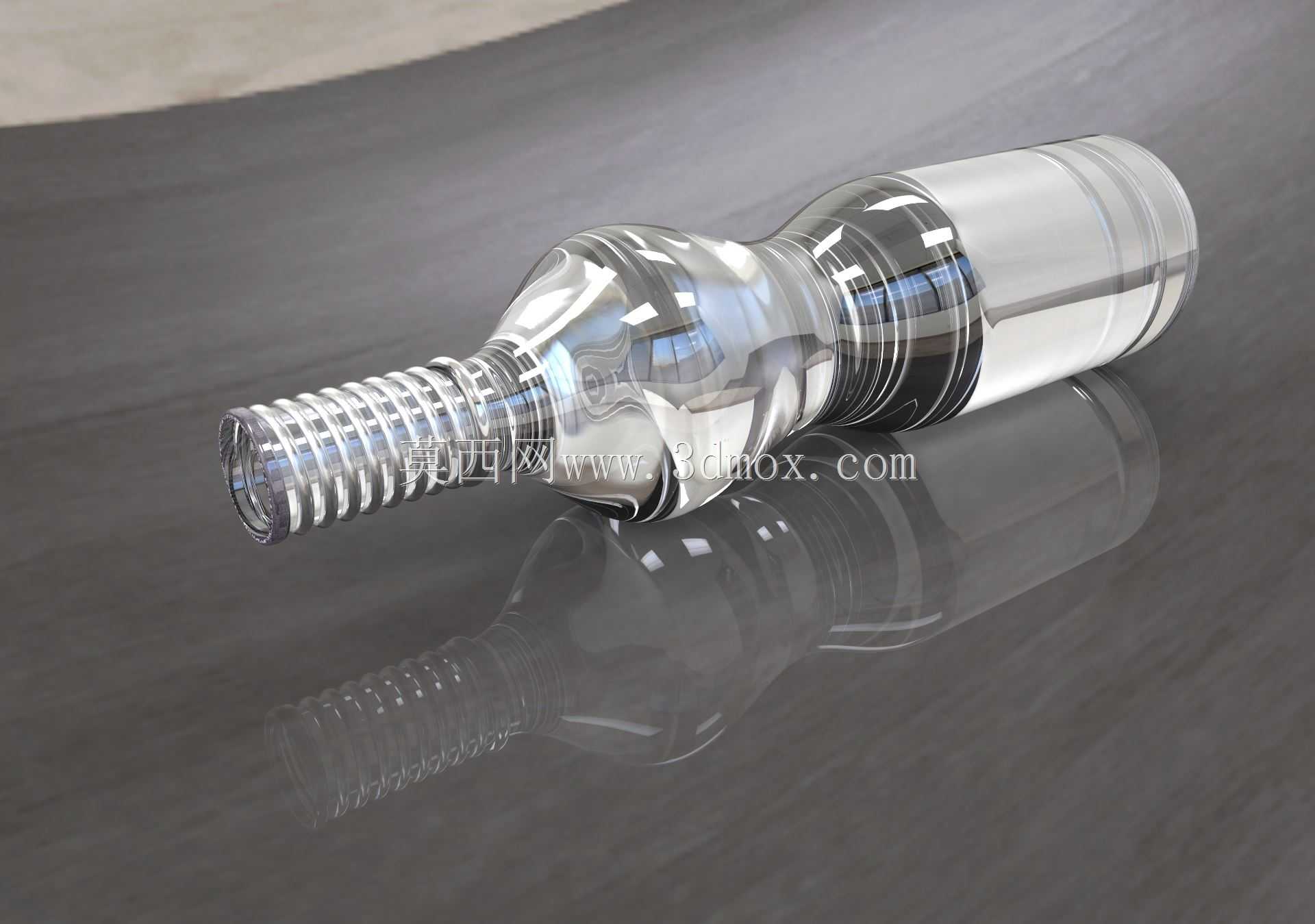

这款玻璃包装瓶的建模工作，最初是对接果酒灌装生产线的配套需求展开的，当时产线正在做小容量高端酒品的灌装适配改造，原有直筒瓶型在视觉辨识度上无法匹配新品的高端定位，同时原有瓶口的螺纹配合公差在高速旋盖工位偶尔出现滑牙漏液的问题，因此需要重新做瓶体的结构设计。从实际产线适配的角度出发，瓶身中部做了内收的曲线造型，这个造型并非单纯为了视觉效果，内收的弧度刚好匹配现有灌装线的抱瓶夹具弧度，不需要重新更换夹具块就能直接上线，减少产线改造的成本投入，同时这个内收位置刚好是消费者手持的核心区域，握持时手指能贴合曲面，不会出现直筒瓶沾水后易滑脱的问题。瓶口采用的是标准单头梯形螺纹，牙型角做了3度的修正，相比普通民用玻璃瓶的螺纹，这个牙型的配合间隙控制在0.15mm以内，旋盖时铝制防盗盖能顺着螺纹顺滑旋入，到位后密封圈的压缩量刚好达到设计要求的25%，既不会因为压缩量过大导致盖体开裂，也不会因为压缩量不足出现运输过程中的渗液问题。瓶口端部做了1.2mm的平边倒角，这个细节是为了适配灌装头的密封胶圈，灌装头下压时胶圈能完全贴合瓶口端面，不会出现偏位导致的灌装溅液问题。瓶身的深色玻璃材质选型，是考虑到内容物的光敏特性，深色玻璃能阻隔90%以上的紫外波段光线，避免内容物长期存放出现风味劣变，同时玻璃壁厚做了梯度设计，底部壁厚达到3.2mm，往上逐步过渡到瓶身中部的2.4mm，瓶口位置壁厚回到2.8mm，这种梯度壁厚一方面能保证吹制过程中玻璃料的流动均匀性，不会出现局部过薄导致的强度不足，另一方面底部的加厚设计能让瓶体重心下移，站立时的稳定性更好，在输送线的弯道位置不会因为速度过快出现倾倒。瓶身总高控制在235mm，最大瓶身直径68mm，这个尺寸刚好适配现有标准的瓦楞纸箱内格，每箱12瓶的排布下，纸箱的外尺寸和现有仓储货架的层间距完全匹配，不需要调整仓储的货位规划。在建模过程中，瓶身的曲面过渡做了连续G2曲率处理，避免吹制过程中出现应力集中的棱线，防止后续灌装、运输过程中出现冷爆开裂的问题，同时曲面的顺滑度也能保证贴标工位的标签能完全贴合瓶身，不会出现标签起皱、气泡的问题。瓶底做了内凹的球面设计，内凹深度5mm，这个设计一方面能让瓶底的接触环面完全贴合平面，不会因为瓶底轻微变形导致站立不稳，另一方面内凹结构能增强瓶底的结构强度，在堆码时底层瓶体能承受上层12瓶的总重量不会出现底陷。另外在螺纹收尾的位置做了退刀槽结构，这个细节是为了让旋盖到位后有明确的到位触感，同时防盗环能刚好卡在退刀槽下方，消费者开启时能清晰听到防盗环断裂的声响，起到防伪提示的作用。从渲染效果来看，玻璃材质的折射、反射参数都按照实际钠钙玻璃的物理参数设置，能真实还原深色玻璃在不同光线环境下的视觉表现，方便包装设计部门直接用模型做外包装的效果图渲染，不需要重新调整材质参数。整个模型的结构完全按照玻璃吹制工艺的要求做了拔模处理，所有外表面的拔模斜度不小于1.5度，不会出现吹制后脱模困难的问题，内壁的过渡圆角都做了R2以上的处理，避免玻璃料在吹制过程中出现积料导致的壁厚不均。
