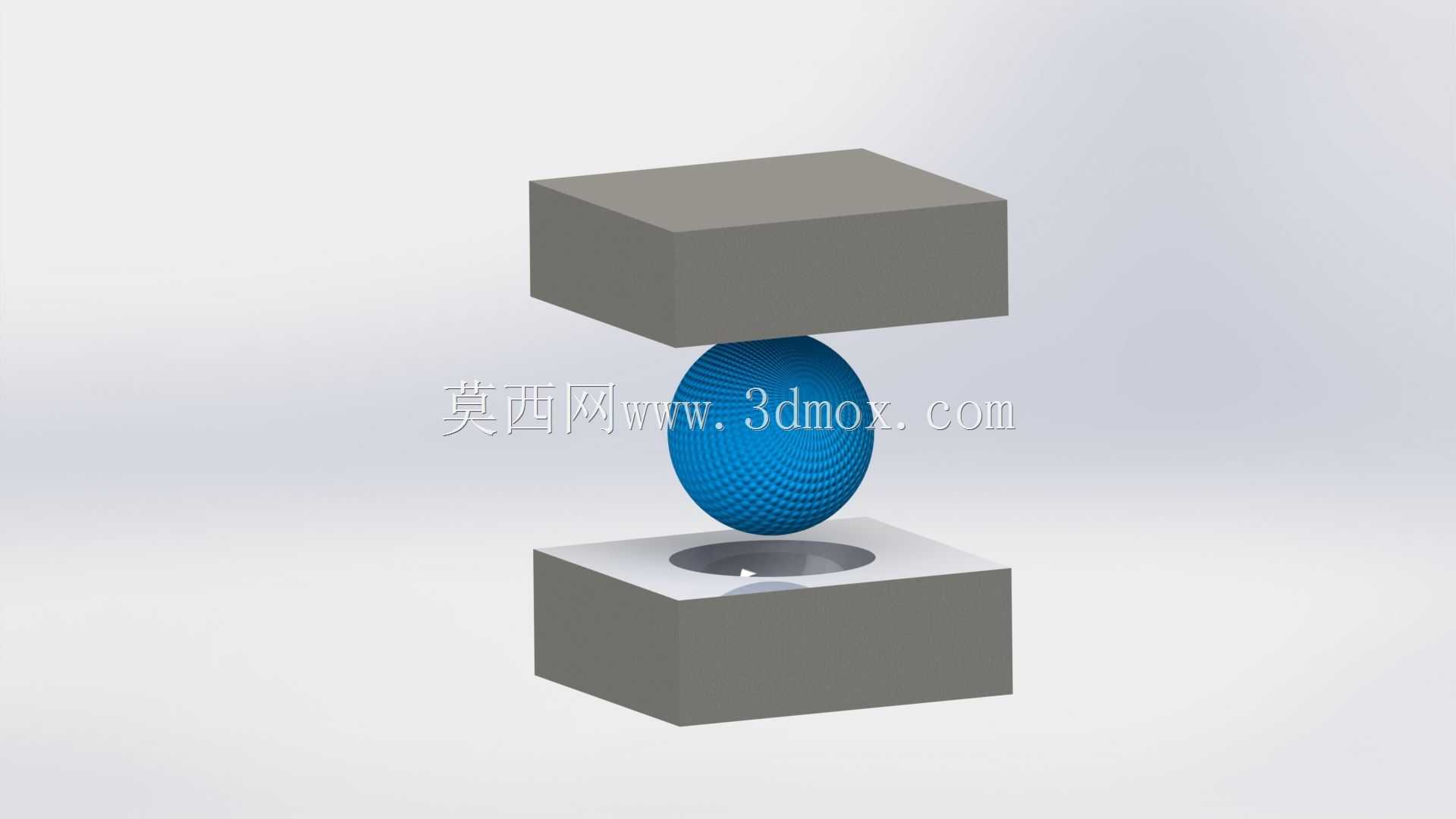

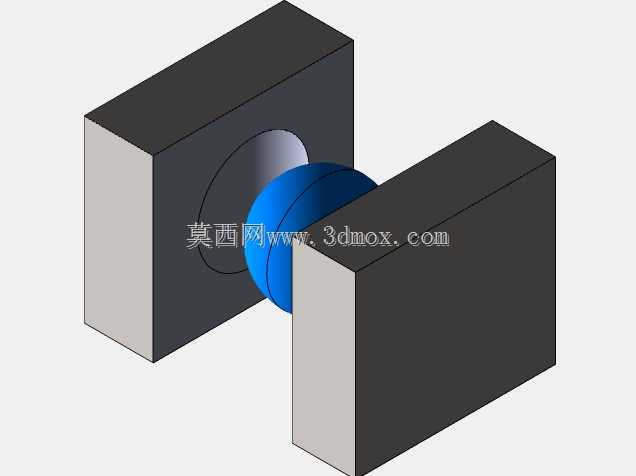

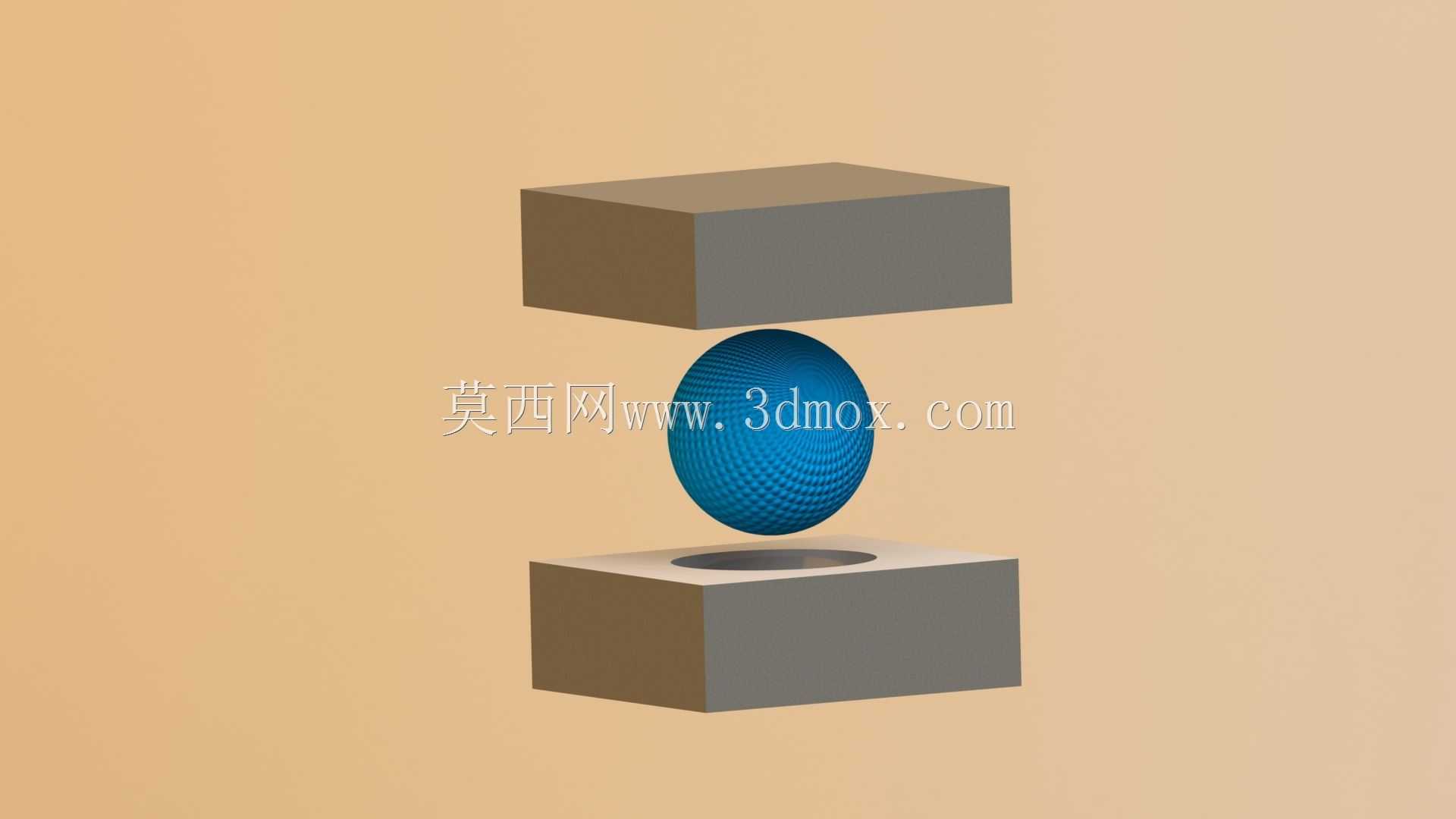

上下对合式球面成型压合模具结构

这套对合式球型腔结构，在小尺寸球面零件的压制成型工序里适配性很强，日常做粉末冶金压坯、软质金属球面冷压、橡胶球胚模压的时候，不用额外做复杂的侧向抽芯结构，上下模直接对合就能形成完整的球形封闭型腔，比哈夫结构的模具少了两次分模的对位步骤，换产调试的时候能省不少校模时间。从实际加工场景来看，这类结构常用来做直径10-30mm的小型球面零件，比如卫浴五金里的钢球密封垫、气动元件里的球面阀芯胚料、玩具行业的配重铅球压型，上下模的安装基准直接做在模座的底平面和侧定位销孔上，能直接装在普通小吨位开式压力机的工作台面上，不用额外定制模架，适配常规的100kN到300kN压力机的安装槽尺寸，模座的长宽尺寸控制在150mm以内，不会占用过多工作台面空间，旁边还能留出安装送料滑道的位置。设计这套结构的时候，首先要考虑的是上下模型腔的对中精度，上模的凸台部分和下模的沉孔做了小间隙配合导向，合模的时候先靠这个配合段完成初定位，再靠设备滑块的行程完成最终合模，不会出现上下模型腔错位导致的零件飞边过厚、球面错台的问题。下模的型腔深度做了整个球径的55%，上模的型腔深度做45%，这样开模的时候零件会留在下模型腔里，不用在上模额外加装顶出机构，只需要在下模底部做一个简单的顶料杆通孔，压制完成后顶料杆从下往上把成型好的零件顶出就行，结构简单故障率低。型腔的表面粗糙度要控制在Ra0.8以下，压制粘性材料的时候不容易粘模，日常清理也方便，用铜刷顺着球面弧度扫就能把残留的料屑清理干净，不会刮伤型腔表面。另外上下模的分型面做了0.02mm的平面度要求，合模的时候分型面完全贴合，不会出现压边飞边，后续去毛刺的工序能省很多工作量。模座的边角都做了C5的倒角，安装的时候不会刮伤操作人员的手，吊装孔做在模座的两侧，用M10的吊环螺丝就能完成上下模的吊装转运，不用专门做吊装工装。实际生产里，这套结构的合模行程只需要控制在比球径大10mm左右就行，不用做过长的滑块行程，设备的行程利用率很高，连续作业的时候每分钟能完成20次左右的压合作业，生产效率比多瓣式的球面成型模高30%左右。做三维建模的时候，要注意型腔的球面轮廓度公差控制在0.01mm以内，上下模合模之后的球面错位量不能超过0.02mm，不然成型出来的球面圆度达不到要求，后续研磨工序的余量会过大。导向配合段的长度做了15mm，合模过程中导向段先接触，引导上下模准确对中，不会出现型腔啃模的情况，延长模具的使用寿命。模座的材质选用45号钢调质处理，型腔部分镶入Cr12MoV的淬火镶件，硬度做到HRC58-62，压制硬料的时候也不会出现型腔塌陷、磨损过快的问题，镶件和模座采用H7/m6的过盈配合，压入之后不会在生产过程中出现镶件松动移位的情况。另外在模座的分型面位置做了一圈浅的排气槽，深度0.02mm，压制的时候型腔内的空气能顺着排气槽排出去，不会因为困气导致零件表面出现气泡、缺料的缺陷。这套结构没有复杂的运动部件，日常维护只需要定期在导向配合面涂抹少量润滑脂就行，不用频繁拆解保养，很适合小批量多品种的球面零件生产场景，换产的时候只需要更换不同尺寸的型腔镶件，就能适配不同直径的球面零件加工，模座部分可以通用，能大幅降低工装的制造成本。
