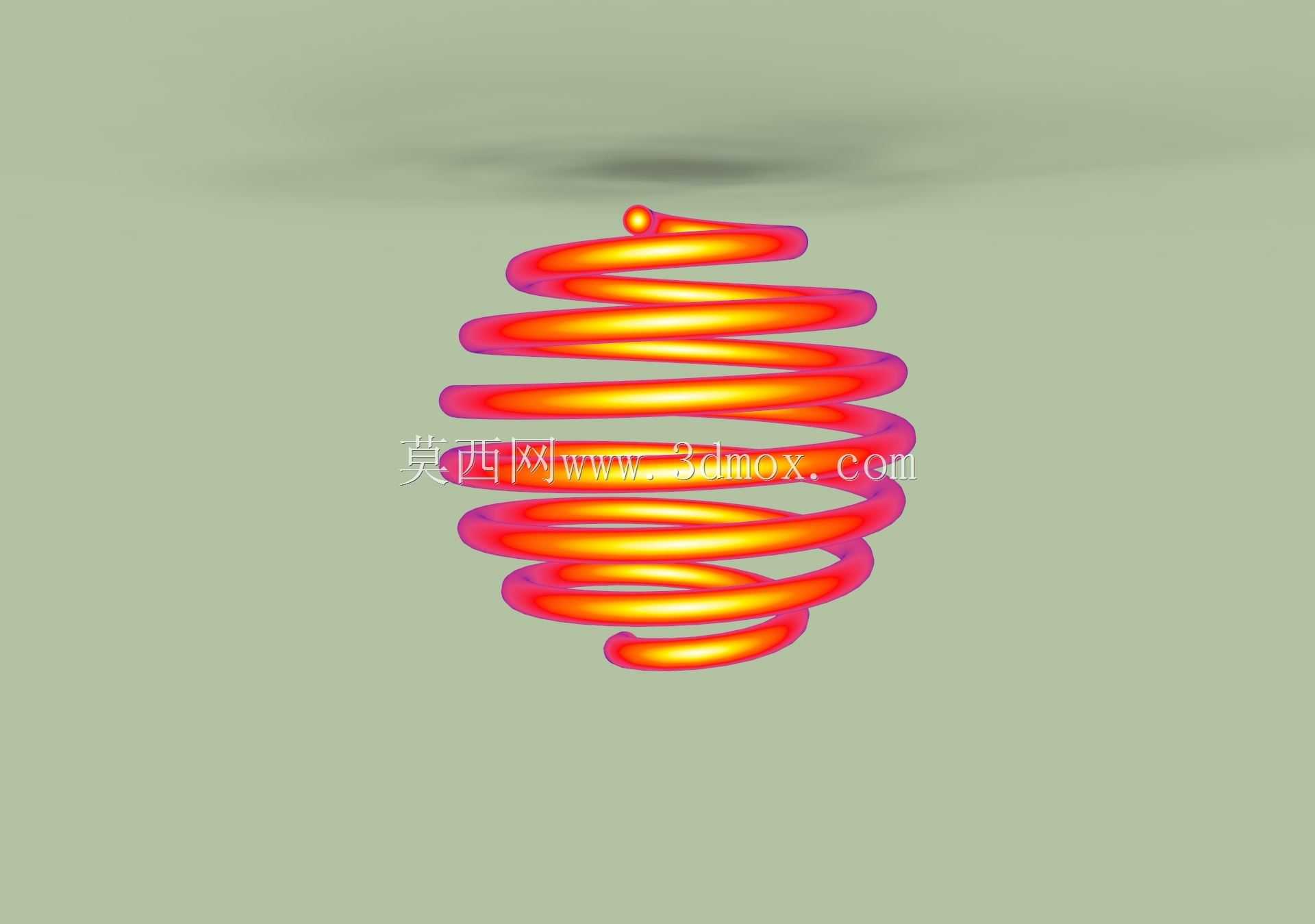

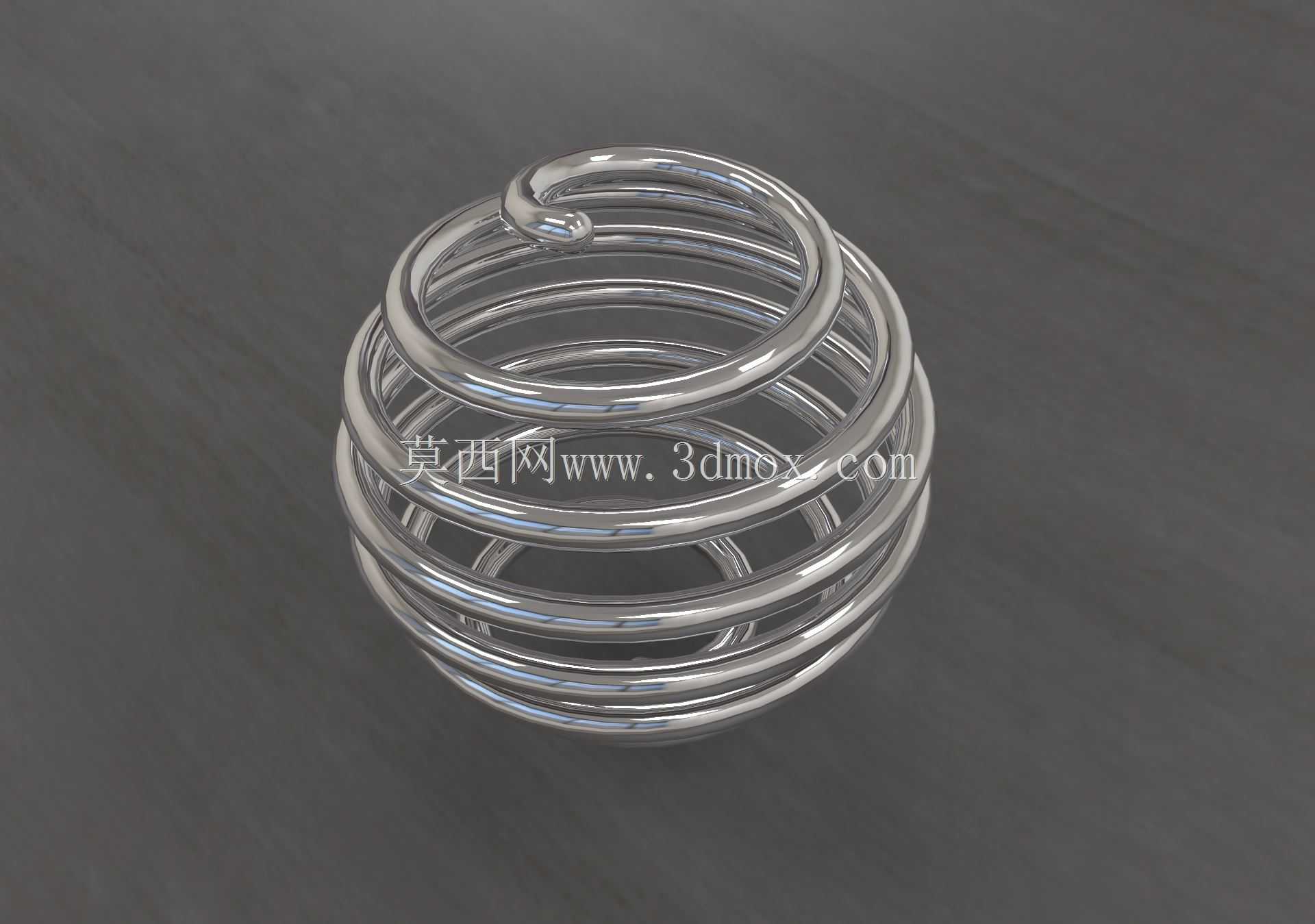

球面螺旋弹簧镂空球形弹性构件

日常做非标弹性元件选型时，这类球面螺旋结构的弹簧件常被用在狭小安装空间的缓冲、限位场景里，和常规圆柱压簧不同，它的螺旋线沿球面轨迹排布，整体轮廓为完整球形，没有额外的安装支脚，依靠自身螺旋圈的形变提供弹性力。从实际使用场景来看，这类构件常被嵌入到小型设备的球形铰接位置，比如便携折叠器械的关节阻尼位、小型减震支座的内嵌缓冲件，或是玩具、文创产品的弹性触感结构中，因为整体外轮廓是规则球面，在做安装槽设计时不需要额外适配异形轮廓，直接加工对应尺寸的球形凹槽即可完成限位，不会出现圆柱弹簧容易侧倾偏移的问题。

设计这类构件时，首先要确定球面的基准直径，也就是整个弹簧球的最大外轮廓尺寸，这个尺寸直接决定了安装槽的开孔大小，通常安装槽的内径要比弹簧球最大外径大0.2到0.5毫米，预留出形变时的径向膨胀空间，避免压缩过程中弹簧圈和槽壁发生卡滞。螺旋线的生成逻辑是沿球面经线方向做等距螺旋排布，圈与圈之间的间隙要根据所需的压缩行程来确定，常规使用场景下，相邻簧圈的静态间隙不小于簧丝丝径的二分之一，避免满压缩时出现并圈碰磨，长期使用产生疲劳断裂。簧丝的截面为圆形，丝径选择要结合所需的弹力大小，丝径越粗整体刚度越高，相同压缩量下提供的弹力越大，同时要兼顾螺旋弯曲的成型可行性，丝径过粗会导致球面螺旋弯曲处的内应力过大，成型后容易出现开裂问题。

从功能特性上看，这种球面弹簧的受力方向不局限于单一轴向，不管是沿球心方向的径向施压，还是偏角度的斜向受力，都能通过对应位置簧圈的均匀形变提供稳定的弹性反馈，这是普通圆柱压簧不具备的优势，普通圆柱压簧在承受偏载时很容易出现侧弯失稳，而球面结构的簧圈沿整个球面均匀分布，各个方向的刚度一致性更好，在多方向受力的铰接位置使用时，不需要额外加装导向轴就能保证弹性输出的稳定性。实际装配时，这类构件不需要额外的固定结构，依靠自身外轮廓和安装槽的球面配合就能实现定位，压缩过程中簧圈沿球面径向均匀收缩，不会出现轴向窜动，在一些对安装空间要求极致紧凑的场景里，比如小型手持设备的按键缓冲、折叠结构的自动复位位，这种结构能省去导向件的安装空间，整体结构可以做得更小巧。

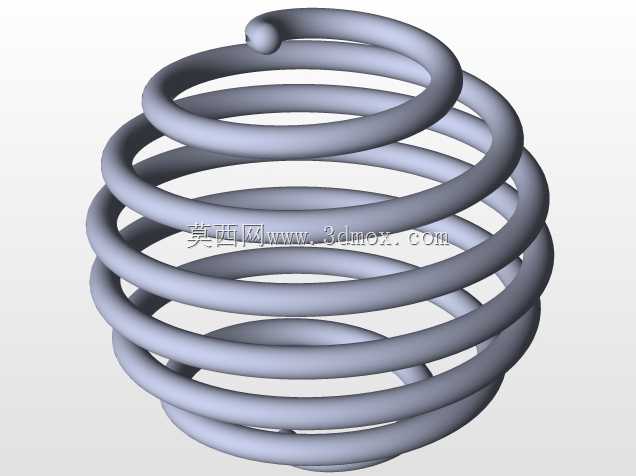

建模过程中要注意螺旋线和球面的贴合度，每一圈簧丝的中心轨迹都要落在基准球面上，避免出现局部轮廓凸起导致安装时卡滞，簧丝两端的收头要做圆滑过渡，收头端要贴合相邻的簧圈，不能有突出的尖角，否则在压缩过程中突出的端头会剐蹭安装槽内壁，甚至卡入相邻簧圈的间隙里造成结构失效。做受力仿真时，要重点校核球面极点位置的簧圈内应力，因为极点位置的螺旋弯曲半径最小，成型时的残余应力也最大，长期反复压缩时这个位置最容易出现疲劳断裂，设计时可以适当加大极点位置的圈间间隙，降低该位置的形变集中程度。另外这类弹簧的表面处理通常采用镀铬或者镀镍，一方面提升表面光洁度减少摩擦阻力，另一方面提升防锈能力，适配潮湿或者多尘的使用环境，表面粗糙度要控制在Ra1.6以下，避免簧圈之间摩擦时产生多余的碎屑，影响设备内部的清洁度。在做安装边界设计时，要注意安装槽的深度要略小于弹簧球的自由高度，预留出10%到15%的预压缩量，避免装配后弹簧在槽内出现晃动，同时槽的边缘要做圆角过渡，防止锐边切割簧丝表面，影响构件的使用寿命。
