散热器螺纹孔手动钻孔定位钻模

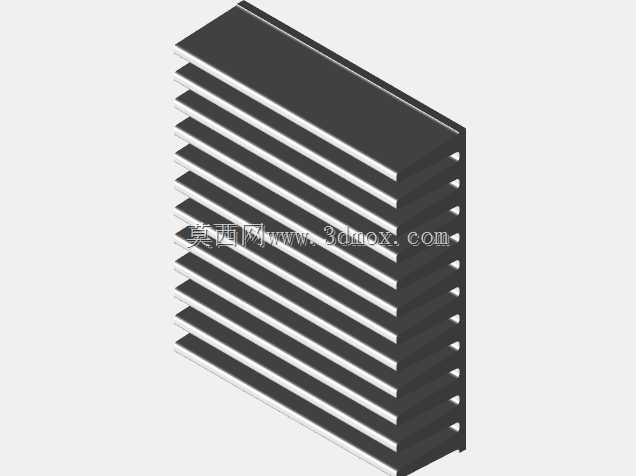

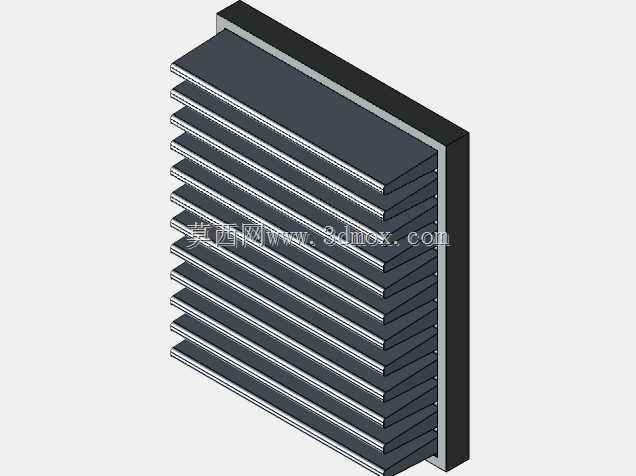

　　在小批量电子散热件加工场景中，常遇到铝挤型散热片需要加工安装螺纹底孔的需求，这类零件鳍片薄、装夹易变形，若送机加工车间批量排产，不仅周转周期长，小批量订单的装夹调试成本也会拉高整体加工成本，手动钻孔的定位偏差、孔位垂直度不足又会直接导致后续螺纹装配出现滑牙、安装错位等问题，这款钻模就是针对这类场景设计的手动钻孔定位工装。

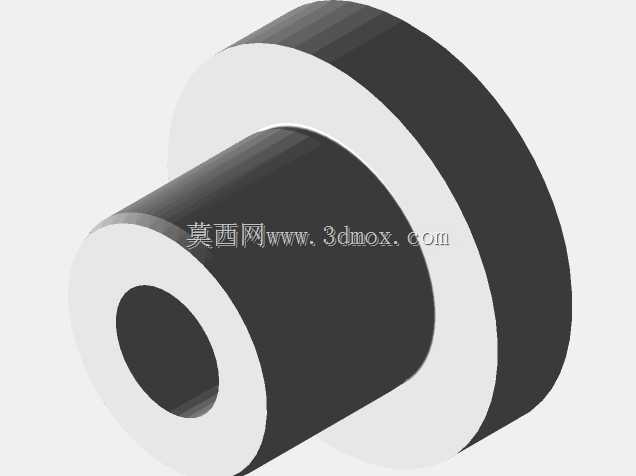

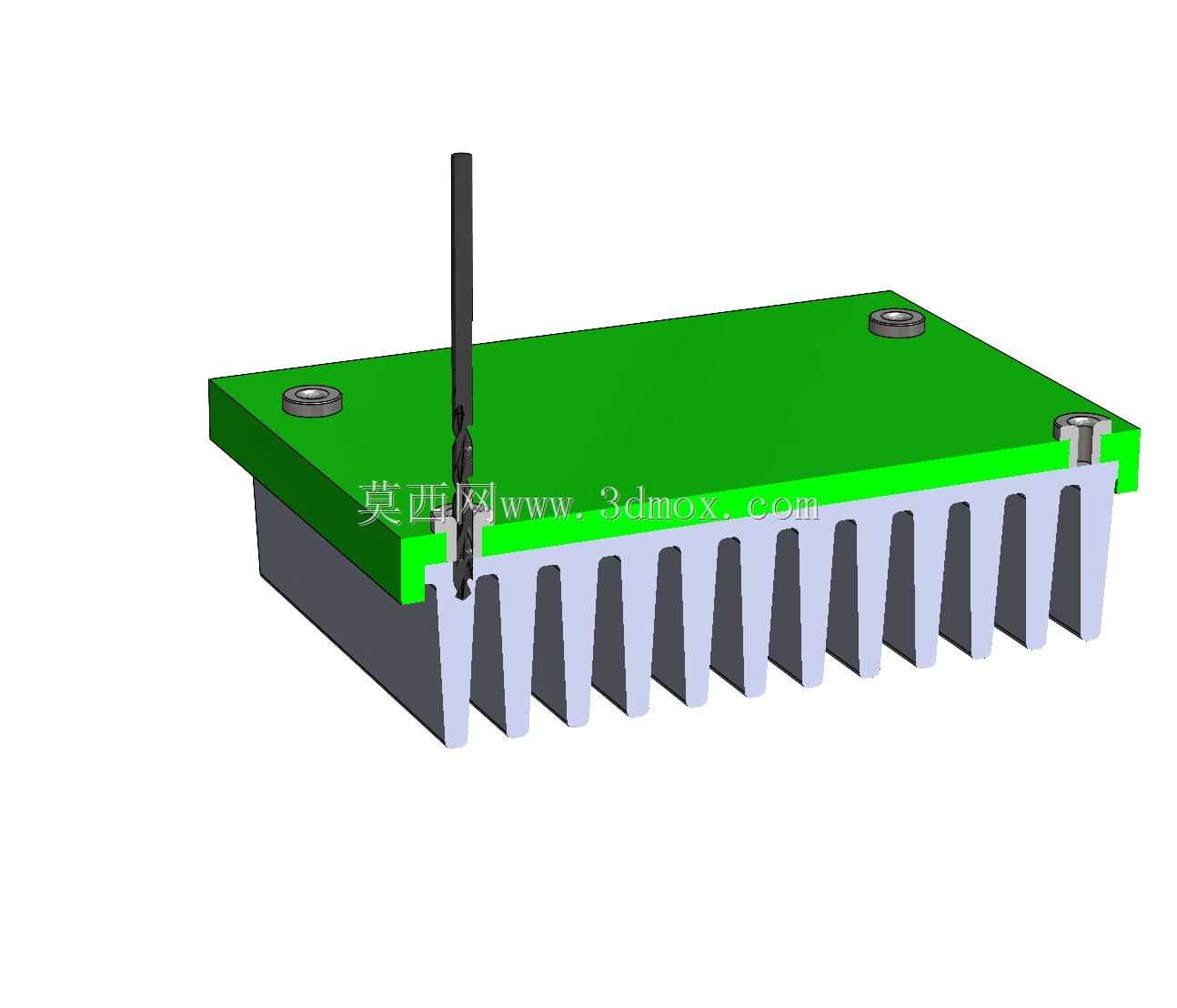

　　从实际使用逻辑来看，该钻模直接以散热器本体作为定位基准，钻模本体的绿色盖板部分贴合散热器的顶面安装基准面，侧边的定位挡边卡入散热器鳍片的侧边基准，完全贴合零件的外形轮廓，不需要额外制作复杂的装夹底座，手动放置即可完成定位，不需要额外的锁紧结构就能保证钻孔过程中钻模不发生偏移。钻模上预设的四个钻孔位置完全对应散热器需要加工的四个螺纹底孔位置，每个孔位都压装有硬质钻套，钻套的内孔直径和对应规格的钻头直径采用间隙配合，间隙控制在0.02mm以内，既能保证钻头顺畅进给，又能限制钻头的径向摆动，避免手动钻孔时出现孔位偏斜。

　　设计过程中优先考虑了手动操作的便利性，钻模整体采用轻量化设计，盖板厚度控制在8mm，既保证钻套安装后的刚性，不会因为钻孔时的轴向力导致盖板变形，又不会因为整体重量过大导致手动放置时偏移。钻套采用可更换结构，当钻套内孔因为长期磨损出现间隙超差时，可以直接敲出更换同规格钻套，不需要整体报废钻模，大幅降低工装的长期使用成本。钻套的伸出端刚好贴合散热器的顶面，钻孔时钻头先穿过钻套再接触工件表面，从钻孔起始位置就限制钻头的进给方向，保证加工出的底孔和散热器安装面完全垂直，后续攻丝完成后，螺丝装配时不会出现偏斜，能保证散热片和安装面完全贴合，避免因为安装间隙导致散热性能下降。

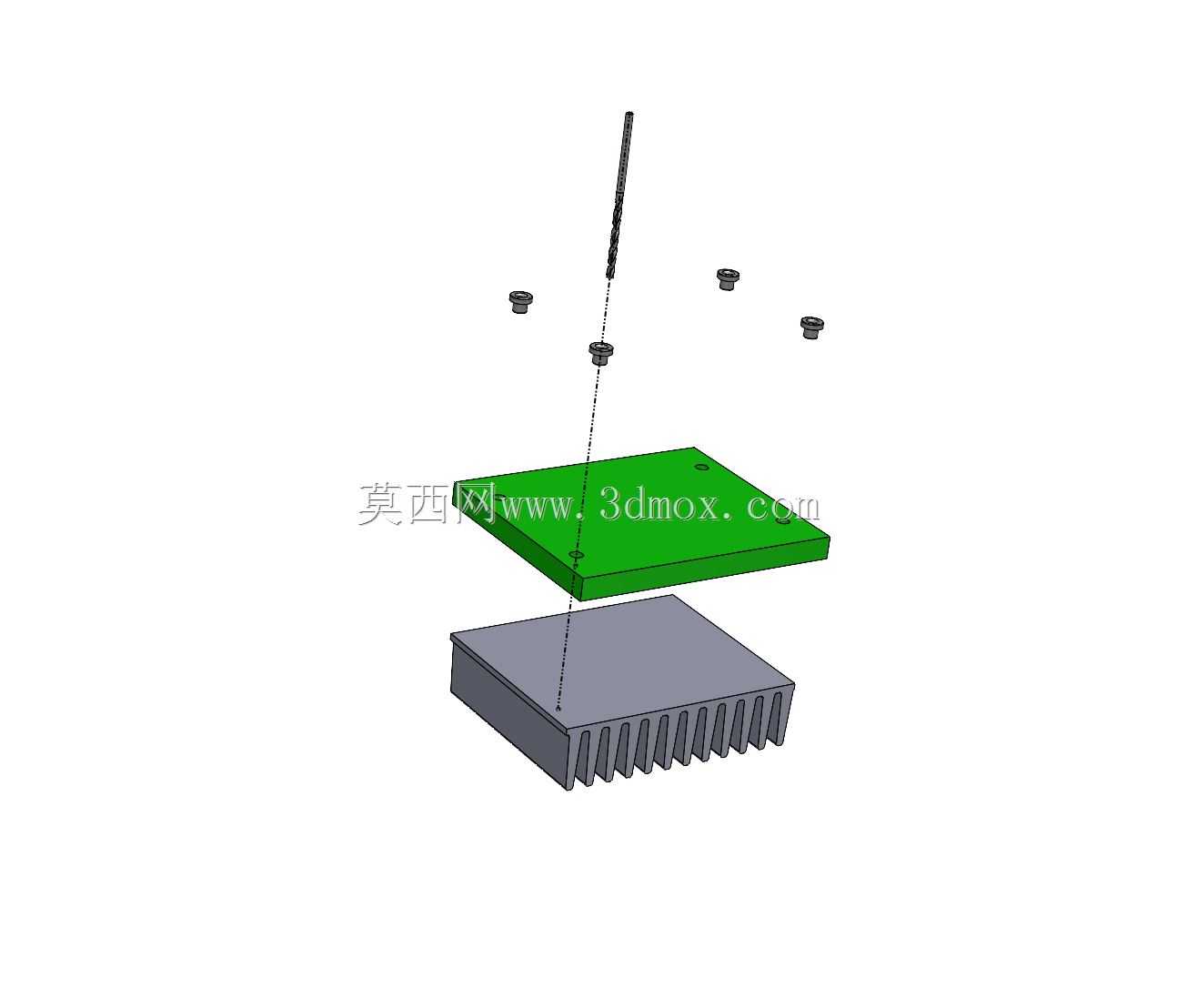

　　安装边界方面，钻模的定位侧边和散热器侧边的配合间隙控制在0.05mm以内，既可以轻松取放，又不会出现横向的定位偏差，盖板上预留的两个沉头孔是钻模自身的装配基准，用来将钻套安装板和侧边定位块锁紧为整体，装配时保证两个定位面的垂直度在0.02mm以内，避免因为工装自身的形位误差导致孔位偏差。实际使用时，操作人员只需要将待加工的散热片平放在工作台面上，将钻模顺着散热片侧边推到定位位置，手持电钻将钻头伸入对应钻套即可开始钻孔，不需要划线、打样冲，单孔加工时间可以缩短到10秒以内，四个孔的位置度偏差可以控制在0.1mm以内，完全满足M3、M4这类常用安装螺纹的底孔位置度要求，加工完成后直接取下钻模即可进行下一件加工，不需要复杂的装夹拆卸步骤，非常适合维修车间、小批量试制场景下的散热片钻孔作业，不需要动用钻床、铣床等大型设备，普通操作人员经过简单培训就能加工出符合装配要求的螺纹底孔，避免因为手动钻孔的垂直度问题导致零件报废。

　　针对铝挤散热片的材质特性，钻模和工件接触的定位面都做了倒角处理，避免取放过程中刮伤散热片的表面氧化层，钻套的端面做了抛光处理，钻孔时的铝屑不会卡在钻套和工件之间，加工完成后只需要用气枪吹掉表面铝屑就可以重复使用，日常维护只需要定期检查钻套的磨损情况即可，不需要复杂的保养流程。
