张力式织物定长切割卷布工装结构

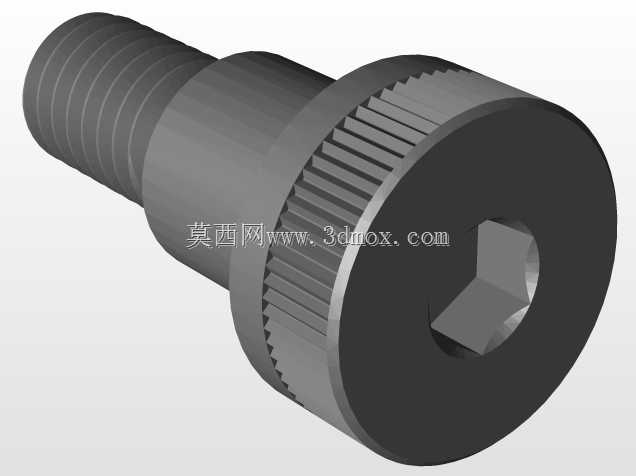

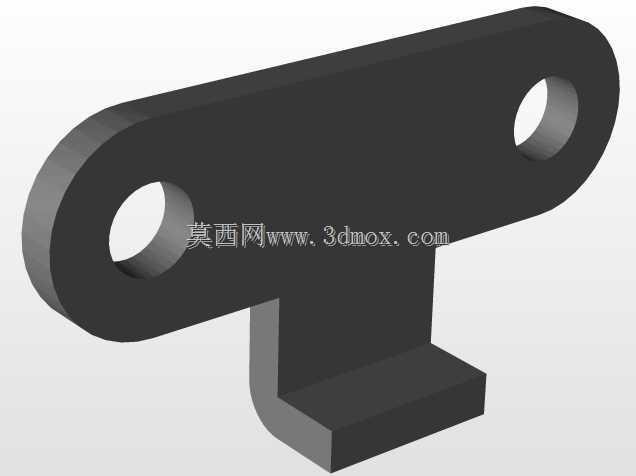

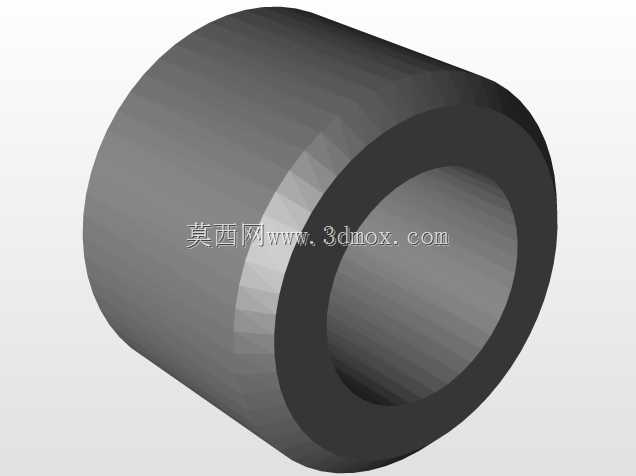

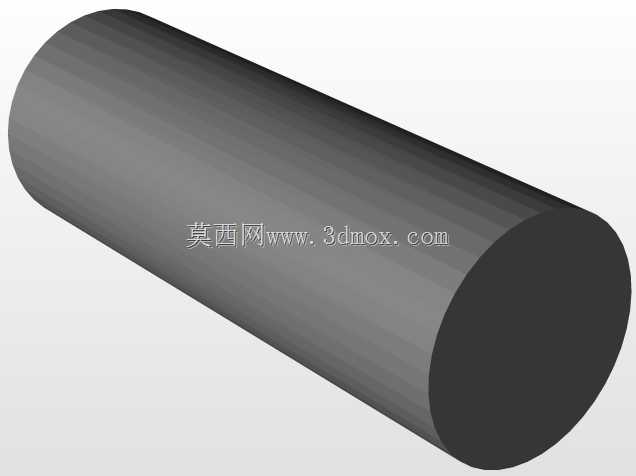

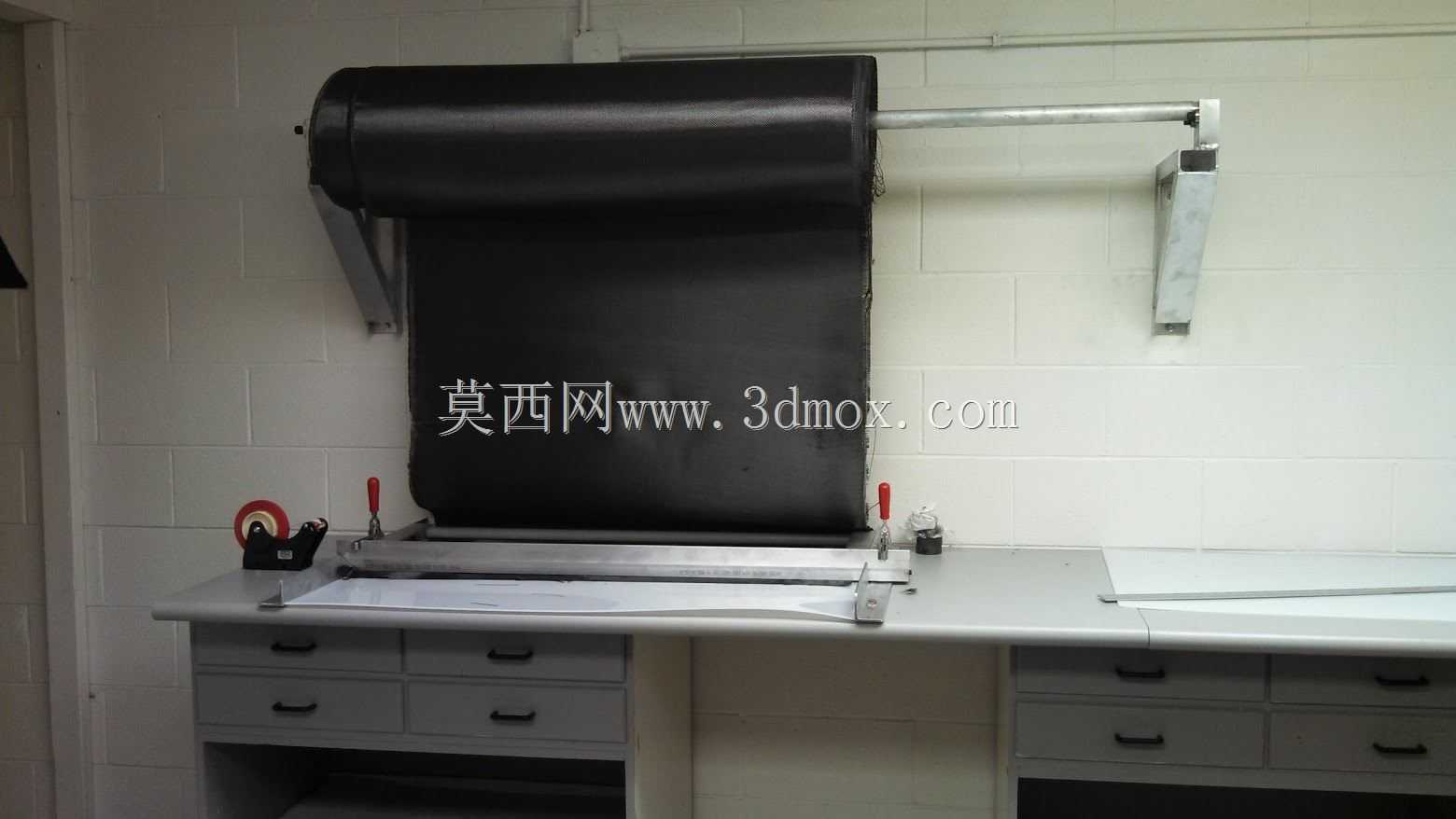

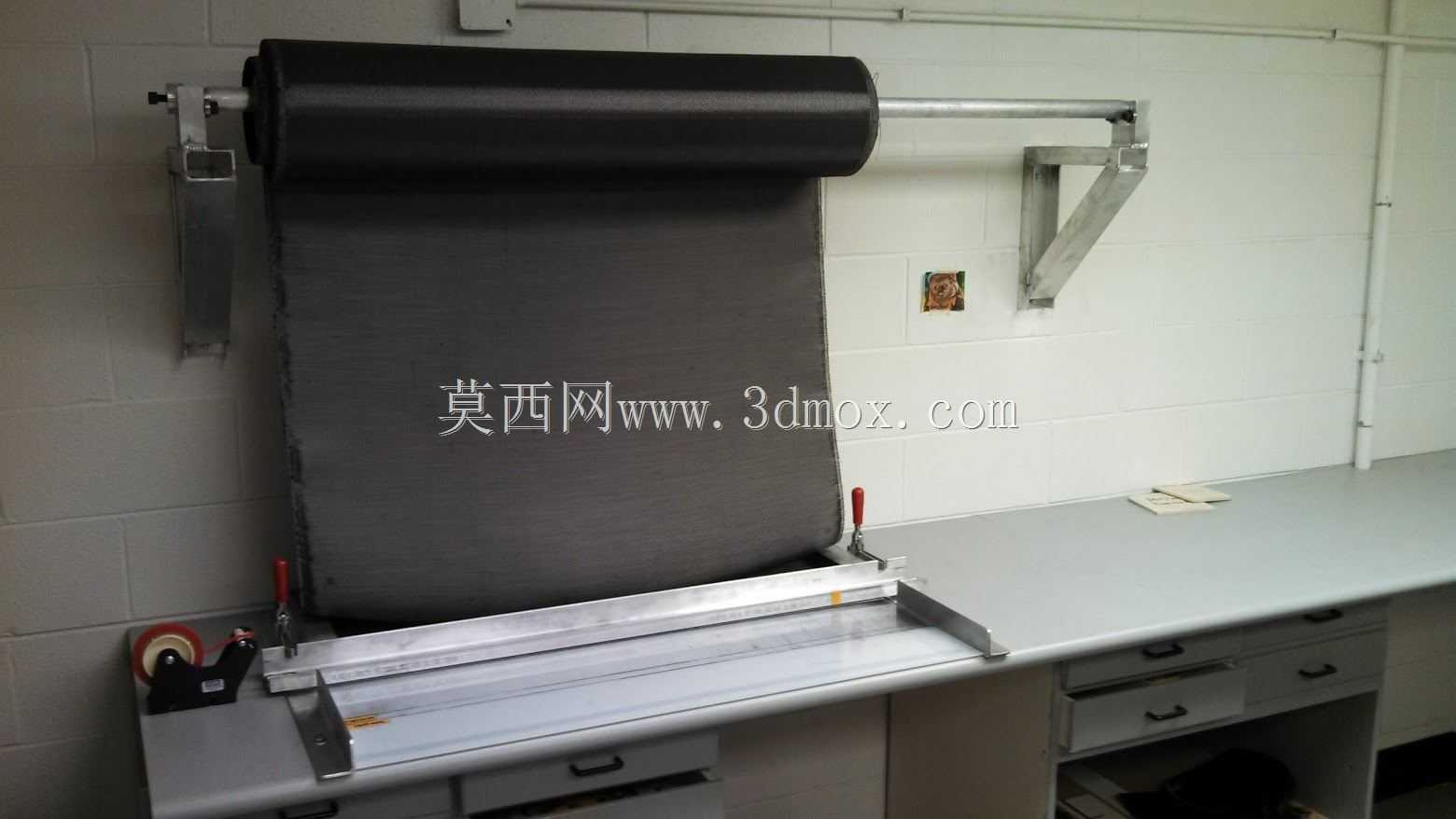

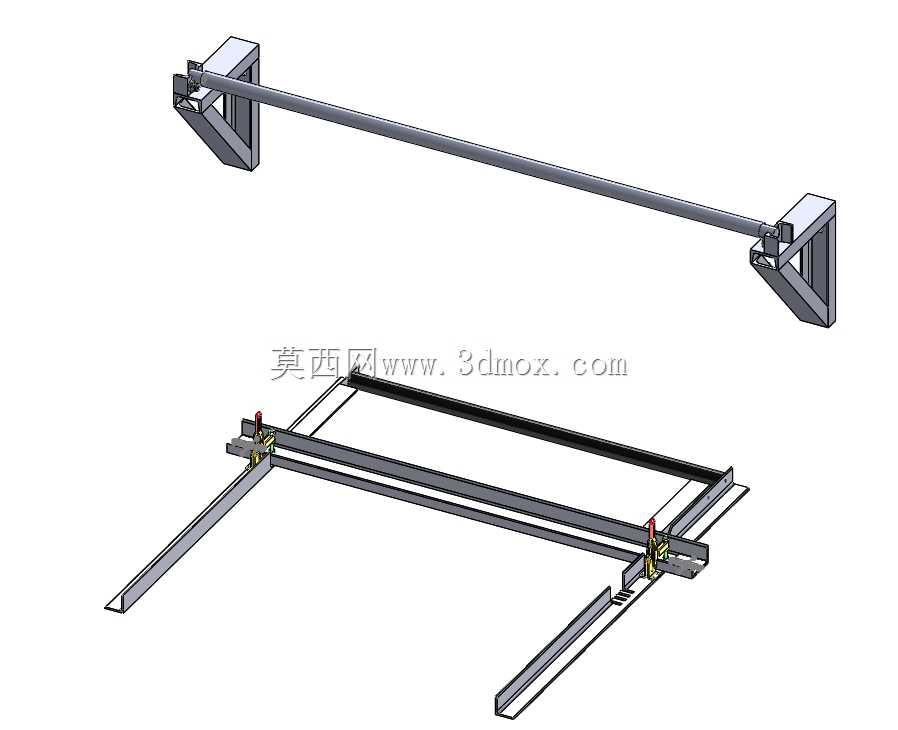

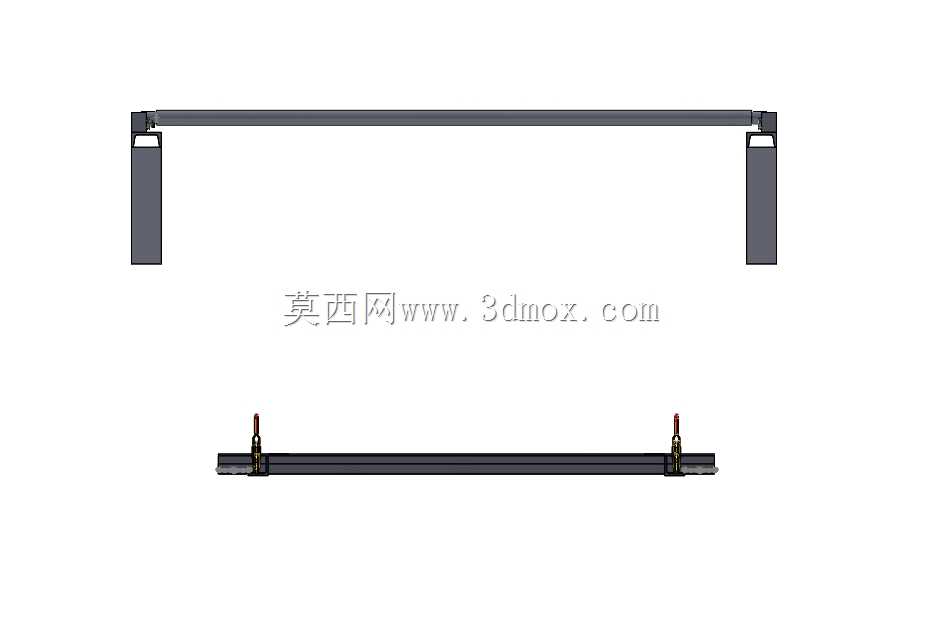

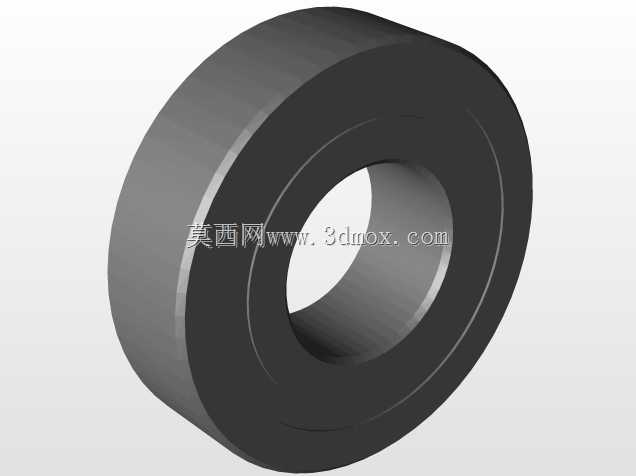

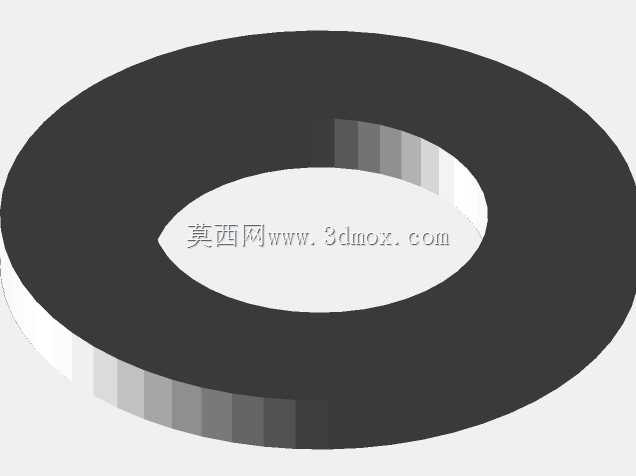

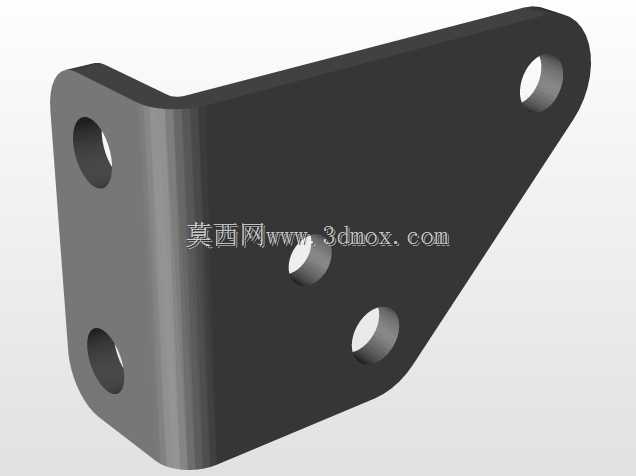

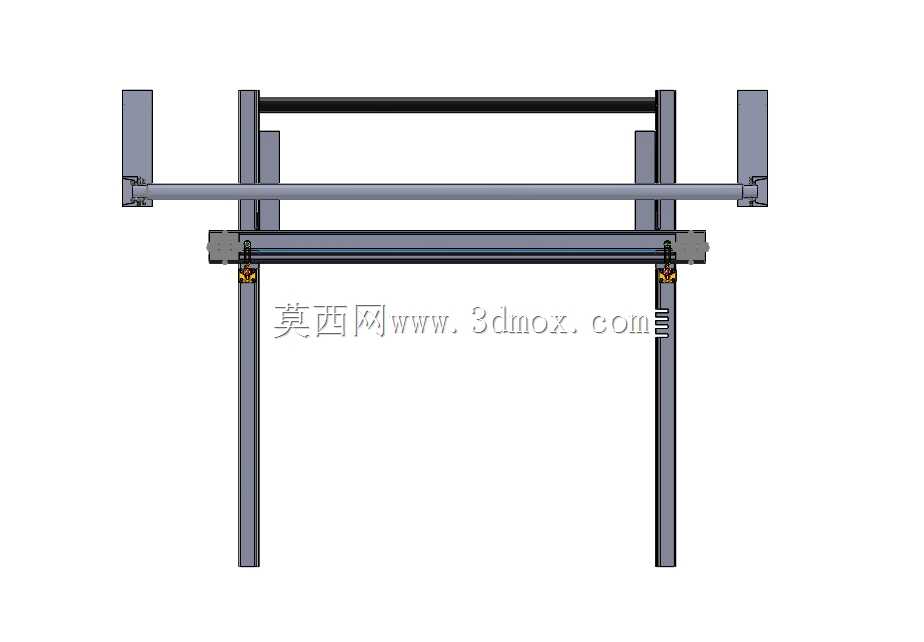

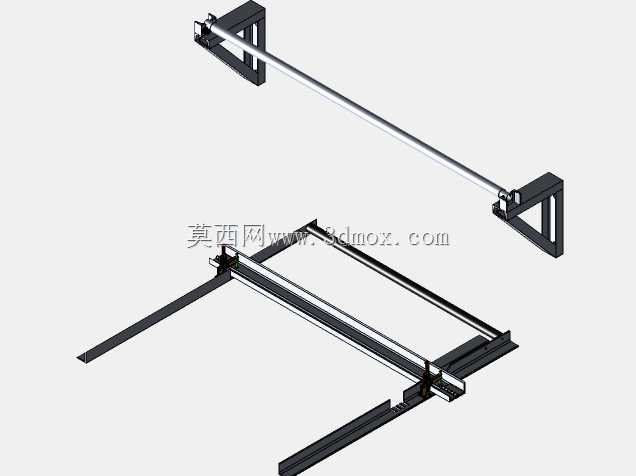

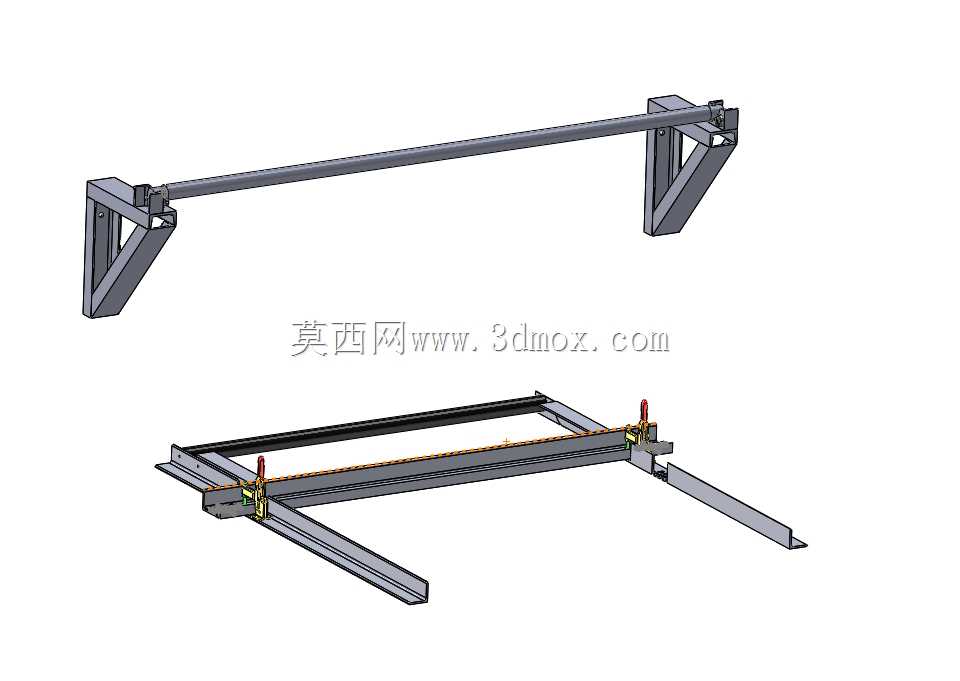

在复材铺层、工业织物裁切的生产场景里，大卷幅柔性织物的放卷、张紧与定长裁切一直是影响下料精度的核心环节，这套张力式织物定长切割卷布工装，正是针对墙面挂装式作业场景开发的专用作业装置，适配碳纤维布、工业纤维布等大卷径柔性卷材的定长下料需求。整套装置采用壁挂式安装布局，核心支撑结构为墙面固定的三角承重支架，支架伸出端承载水平布置的放卷轴，放卷轴采用光轴配合轴端挡圈的结构，可适配不同内孔直径的卷材卷芯，卷材装拆时只需拆卸单侧挡圈即可完成卷料更换，无需额外吊装辅助，适配单人操作的作业需求。放卷轴下方对应设置水平裁切工作台，工作台台面采用平整金属板材加工，台面边缘设置平直的裁切导向边，导向边与放卷轴保持严格的平行度公差，保证裁切时刀具沿导向边行走即可获得垂直于织物送进方向的平直切口，避免出现斜口、尺寸偏差等下料缺陷。张紧结构的设计没有采用复杂的气动张紧辊结构，而是依托卷材自身重力与放卷阻尼实现张力恒定，放卷轴与支架连接位置设置有阻尼调节块，可根据织物厚度、幅宽调整放卷阻力，避免织物放卷过程中出现松垮、褶皱的问题，织物从卷材引出后自然垂落铺在工作台台面上，操作人员可根据台面上预设的长度刻度标记拉出对应长度的织物，拉料过程中阻尼结构持续提供反向阻力，保证拉出的织物全程处于平整张紧状态，不会出现局部拉伸变形导致的尺寸误差。裁切工位配套有手动裁切刀具的定位滑槽，滑槽沿裁切导向边全长布置，刀具嵌入滑槽后可沿直线滑动完成整幅织物的切断，无需额外手扶对齐，大幅降低大宽幅织物的裁切操作难度。安装边界方面，整套装置的墙面固定支架采用膨胀螺栓与墙体连接，要求安装墙面具备足够的承重能力，支架伸出长度根据卷材最大幅宽设定，保证卷材放卷过程中不会与墙面发生剐蹭，工作台与放卷轴的垂直间距根据常用卷材的最大卷径设置，保证满卷状态下卷材外层不会与工作台面发生摩擦，避免织物表面被刮毛、污染。装置的侧向预留有操作空间，操作人员站在工作台正面即可完成拉料、对齐、裁切的全流程操作，无需侧身或探身，符合人工操作的人机工程学要求。在实际生产应用中，这套工装可直接布置在复材下料工位、织物裁剪车间的墙面位置，不占用地面作业空间，相比落地式裁切设备，安装灵活性更高，对于小批量多品种的织物下料场景，无需复杂的设备调试，更换不同材质的卷材后只需微调放卷阻尼即可快速投入使用，结构上没有易损的电子元器件，所有机械结构均采用常规金属材料加工，后期维护只需定期清理裁切导向边的织物碎屑、给放卷轴转动位置加注润滑脂即可，长期使用的稳定性表现优异。针对碳纤维这类易掉屑、易产生静电的特殊织物，工作台台面可根据需求铺设防静电胶皮，避免裁切过程中产生的碎屑吸附在织物表面影响后续铺层质量，放卷轴也可更换为防静电材质的轴套，减少卷材转动过程中静电堆积的问题。整套结构的受力路径清晰，卷材重量通过放卷轴传递到两侧三角支架，再分散到墙面固定点，裁切过程中操作人员施加的下压力全部由工作台台面承载，不会传导到放卷结构上导致支架变形，长期使用后可通过调整支架固定螺栓的松紧度校正放卷轴的水平度，保证放卷过程中织物不会出现跑偏的问题。
