带1英寸NPT接口的液体流量计结构设计

在工业流体输送系统的现场运维与设备配套环节，液体流量的实时可视化监测是保障管路工况稳定、避免输送过载或流量不足的核心手段，这款适配1英寸NPT螺纹端口的直读式液体流量计，正是针对中小通径工业管路的就地流量观测需求开发的结构方案。从实际应用场景来看，这类流量计可直接串接在工业冷却水循环管路、小型液压系统回油管路、润滑油输送支路、中小型化工药剂加注管路中，无需额外外接供电或信号传输线路，依靠流体流经内部测量腔时带动的指示结构动作，就能直接通过壳体上的刻度区读取实时流量值，非常适合设备旁就地观测、无远程采集需求的简易流体回路使用，也可作为大型流量监测系统的就地冗余指示部件，在远传信号故障时提供直观的流量参考。

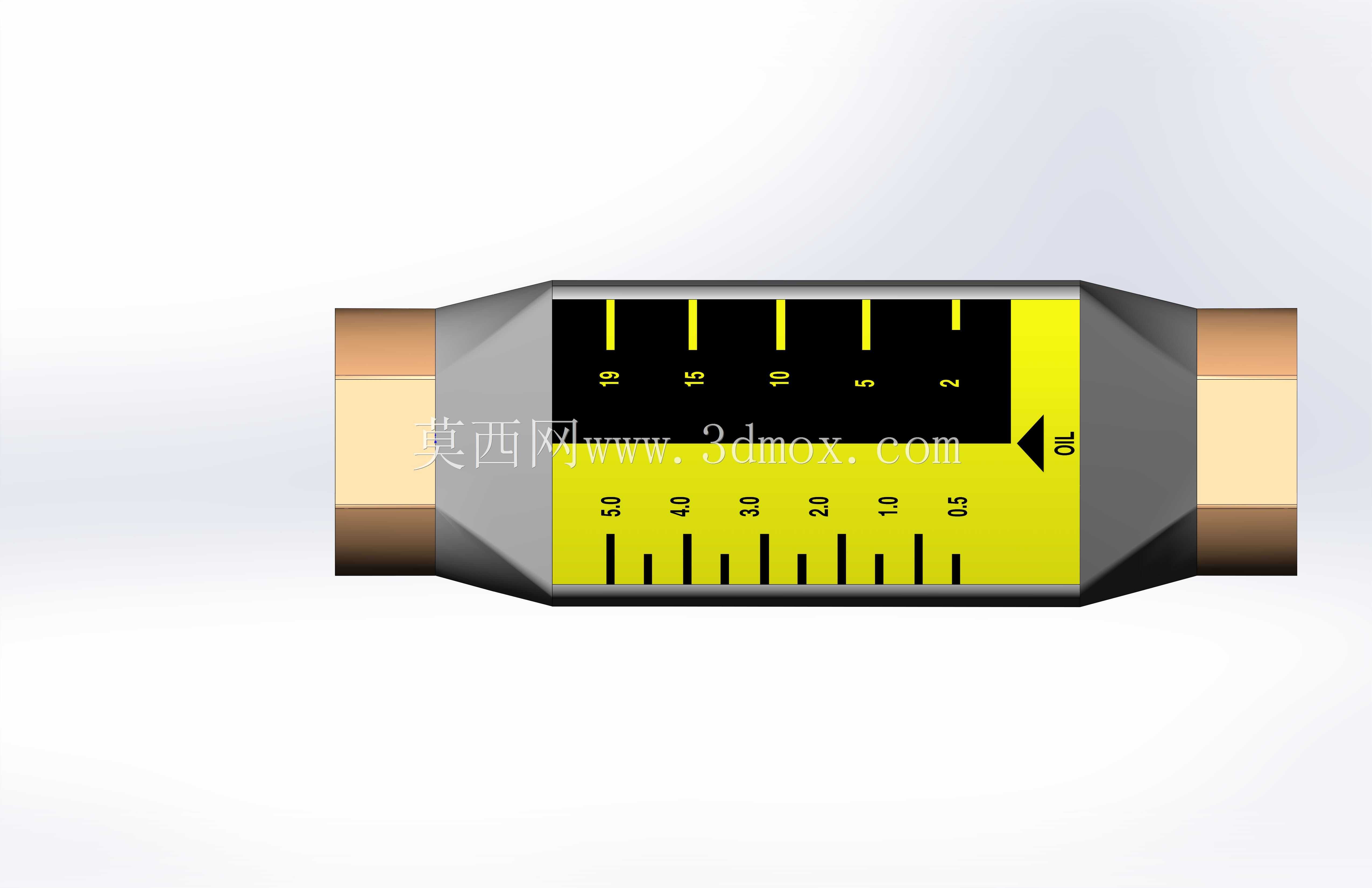

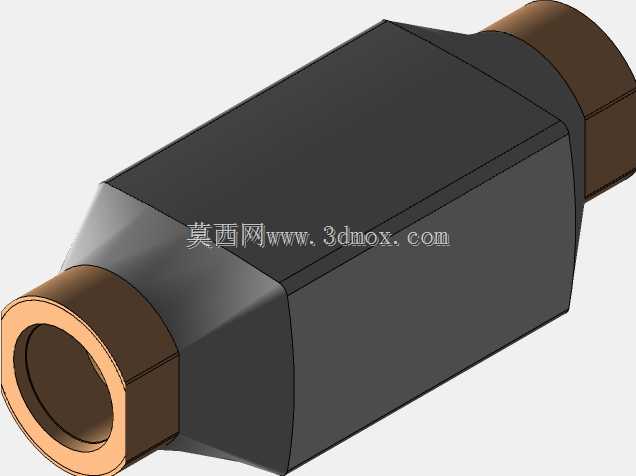

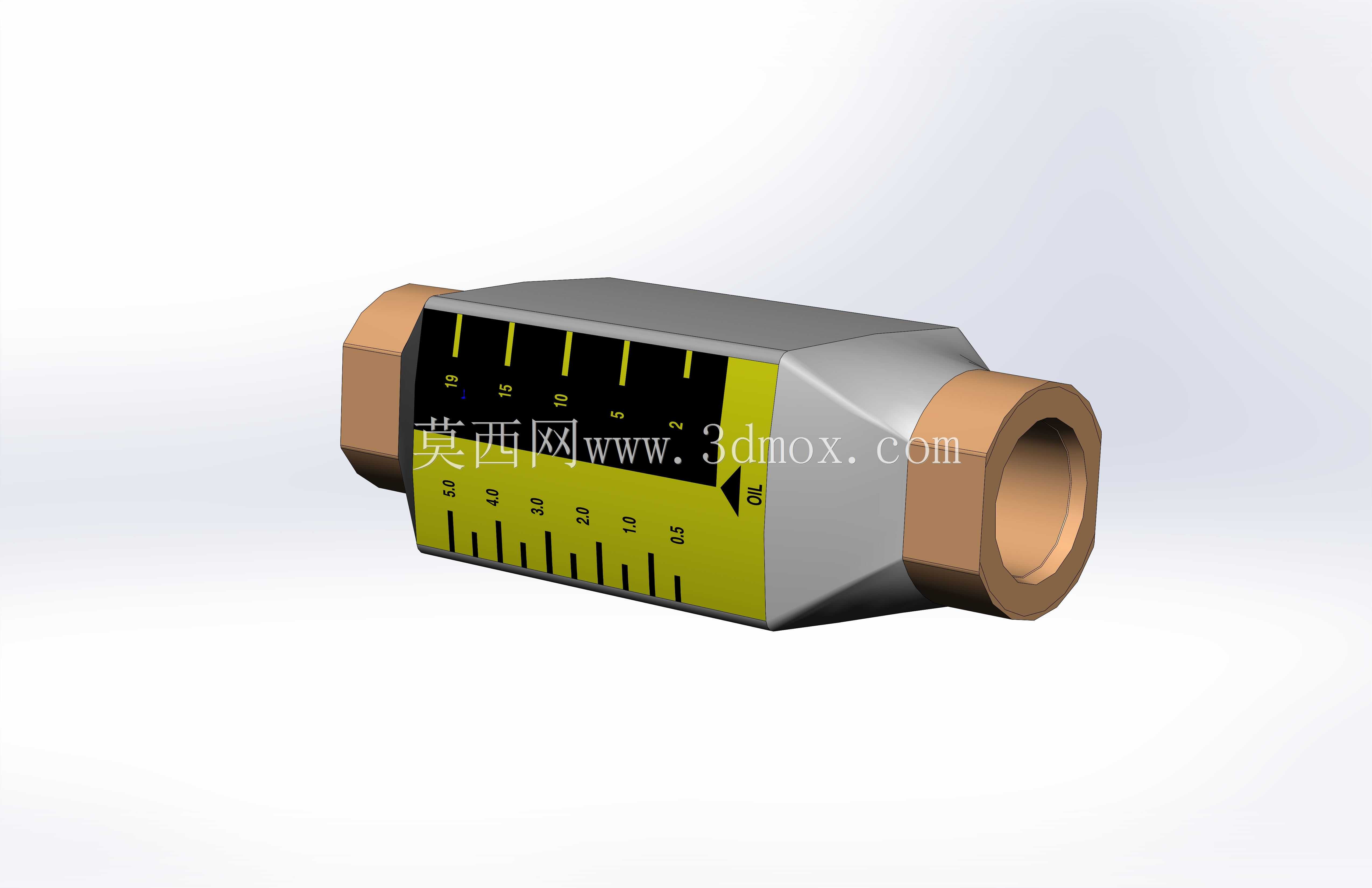

从结构设计思路来看，这款流量计采用了直通式串接结构，整体外形为近似棱柱的流线型壳体，两端直接加工出标准1英寸NPT外螺纹接头，无需额外配置过渡法兰或转换接头，可直接与同规格的内螺纹管路端口旋合连接，安装时仅需在螺纹处缠绕适配介质的密封带或涂抹密封胶，就能满足常规1.6MPa级中低压管路的密封要求。壳体主体采用金属材质加工，正面开设透明视窗区域，视窗内侧设置黄底黑字的刻度标识，刻度覆盖该规格流量计的常用流量量程，指示滑块随流体流量变化沿刻度方向滑移，现场操作人员可直接通过滑块对应的刻度值快速读取当前管路内的液体流量，读数视角经过优化，站在管路正前方1.5米范围内即可清晰识别刻度数值，无需凑近观测。

在安装边界与尺寸适配方面，这款流量计的两端螺纹同轴度控制在0.1mm以内，安装时无需额外调整管路同轴度，直接旋紧即可避免因安装偏斜导致的内部测量结构卡滞问题；整体轴向长度适配1英寸NPT管路的常规安装间距，不会因为串接流量计额外增加过多的管路轴向占用空间，壳体的最大外轮廓尺寸经过优化，在周边管路排布密集的场景下，也能预留出足够的扳手操作空间，方便现场安装与后期拆卸维护。两端的铜质螺纹接头具备较好的耐介质腐蚀性能，可适配矿物油、水基冷却液、轻度腐蚀性化工液体等多种常见工业流体，接头与主体壳体的连接部位采用密封压合结构，可避免长期使用过程中出现介质渗漏问题。

从功能特性层面来看，这款流量计为纯机械结构设计，内部无电子元器件，不存在供电故障、信号干扰等问题，在强电磁干扰、潮湿、多粉尘的工业现场环境下也能稳定工作，日常维护仅需在管路定期检修时清理视窗表面的灰尘、检查内部指示滑块是否卡滞即可，维护成本极低。视窗部位采用耐刮擦的透明材质，长期使用不会因为流体冲刷或外部擦拭出现雾化、划痕影响读数的问题，刻度标识采用凹印填漆工艺，不会因为长期光照或介质接触出现标识脱落、褪色的情况。内部的流量感应结构采用阻尼优化设计，可避免管路内流体出现小幅压力波动时指示滑块频繁跳动，保证读数的稳定性，同时在流量超过量程上限时，滑块会触碰到端部限位结构，不会因为过流冲击损坏内部测量组件。

在实际选型配套时，这款流量计的通径与1英寸NPT管路完全匹配，流道内部的通流截面与管路通径基本一致，不会因为串接流量计造成过大的管路压损，在常规流速范围内，压损值可控制在0.02MPa以内，不会对整个流体回路的输送效率造成明显影响。壳体的棱角部位都做了倒角处理，安装过程中不会划伤操作人员的手部，也不会因为磕碰造成壳体边缘变形影响密封性能。整体结构没有易损的外露部件，在设备运输、安装过程中无需额外做特殊防护，可直接随设备管路总成一起发货装配，适配批量设备配套的生产需求。
