玻璃罩式液体管道转子流量计结构

做工业流体管路配套设计快十二年，经手的流量监测元件少说也有上百种，这款玻璃罩转子流量计是我在中小型流体回路里用得频次很高的一款结构。先从实际应用场景说，它最常出现在小型冷却水循环回路、润滑油加注支路、小型液压站的回油监测段、实验室流体试验台的主管路，还有民用净水设备的流量指示段，不像大口径电磁流量计需要供电、做信号标定，这款纯机械式的结构不需要外接电源，靠流体推动锥形管内的浮子上升，直接通过玻璃罩上的刻度读瞬时流量，现场巡检的时候抬眼就能拿到数值，对没有远传需求、只需要就地显示流量的工况来说，实用性非常强。

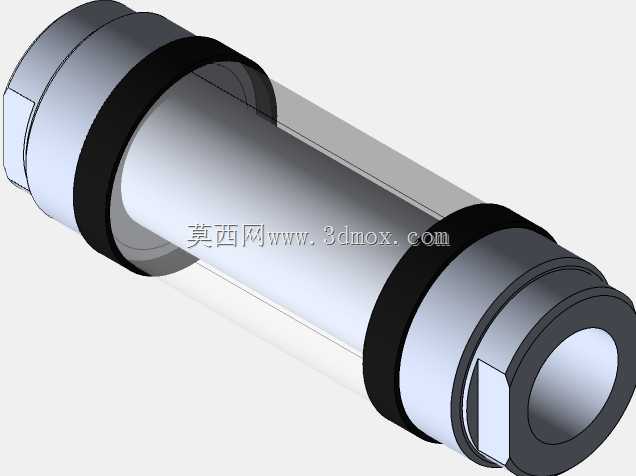

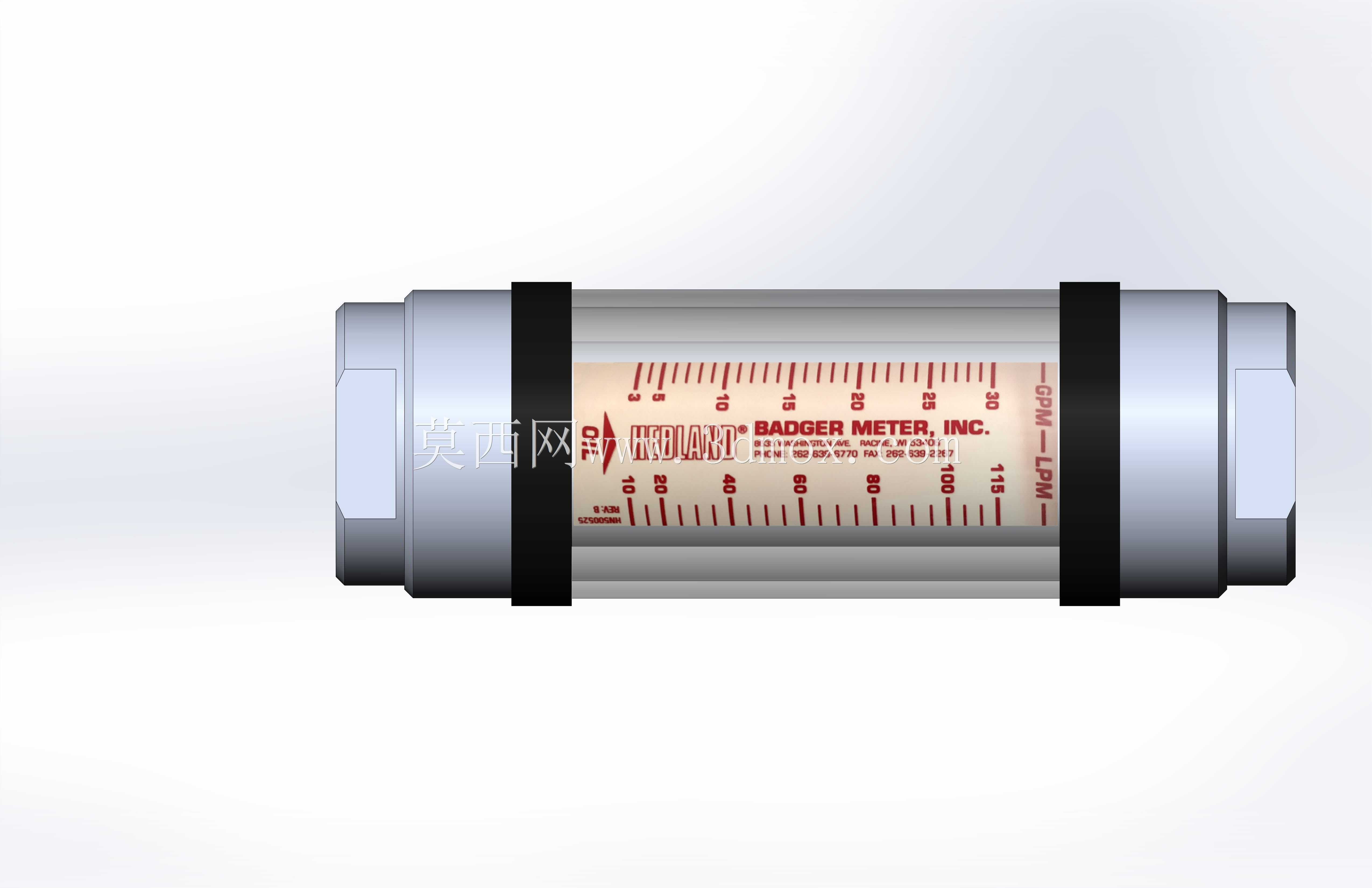

说回结构本身，这款流量计的测量段采用透明硼硅玻璃罩作为主体，两端是金属接头做管路连接，玻璃罩和金属接头之间用耐油橡胶密封圈做静密封，既保证了耐压能力，又能全程观察内部浮子的运动状态，不会出现浮子卡滞没法及时发现的问题。它的量程覆盖0-30gpm也就是0-115lpm，这个量程段刚好匹配多数中小型设备的流体流量需求，比如小型注塑机的冷却水路单路流量一般在10-20lpm，润滑油站的供油支路流量在5-25lpm，都落在它的有效测量区间里，测量精度能满足常规工业现场的指示需求，不需要太高精度的成本投入。

设计思路上，这款结构优先考虑了现场安装的便捷性，两端的金属接头采用标准外螺纹连接，不需要额外做焊接法兰，小口径管路直接拧装就能固定，安装边界上，主体玻璃段的外径控制在合理范围，两端接头的对边尺寸适配常规活动扳手的操作空间，安装时不需要预留太大的操作余量，沿管路轴向的长度也做了优化，不会在紧凑的阀组安装区占用过多空间。玻璃罩外侧的金属抱箍是结构防护的关键，既可以固定玻璃管的轴向位置，防止管路振动导致玻璃管窜动密封失效，也能在玻璃意外破损时起到遮挡作用，避免玻璃碎屑飞溅伤人，同时抱箍上的卡槽刚好对准玻璃管的刻度基准线，安装时不需要额外调整刻度朝向，拧装到位后刻度自然正对巡检通道。

实际使用中要注意几个设计细节，首先是安装方向必须保证流体从下往上走，因为浮子是靠流体向上的推力和自身重力平衡来指示流量的，装反的话浮子没法正常浮起，完全起不到测量作用；其次是管路里不能有大颗粒杂质，不然容易卡滞浮子，所以一般在流量计前端会配套一个精度40目左右的过滤器，这点在做管路布局的时候要提前预留过滤器的安装位置。另外玻璃罩的耐压等级是和温度挂钩的，常温下清水、液压油这类介质可以用到1MPa左右，要是输送高温介质的话，耐压值会随温度升高下降，选型的时候要留够安全余量。

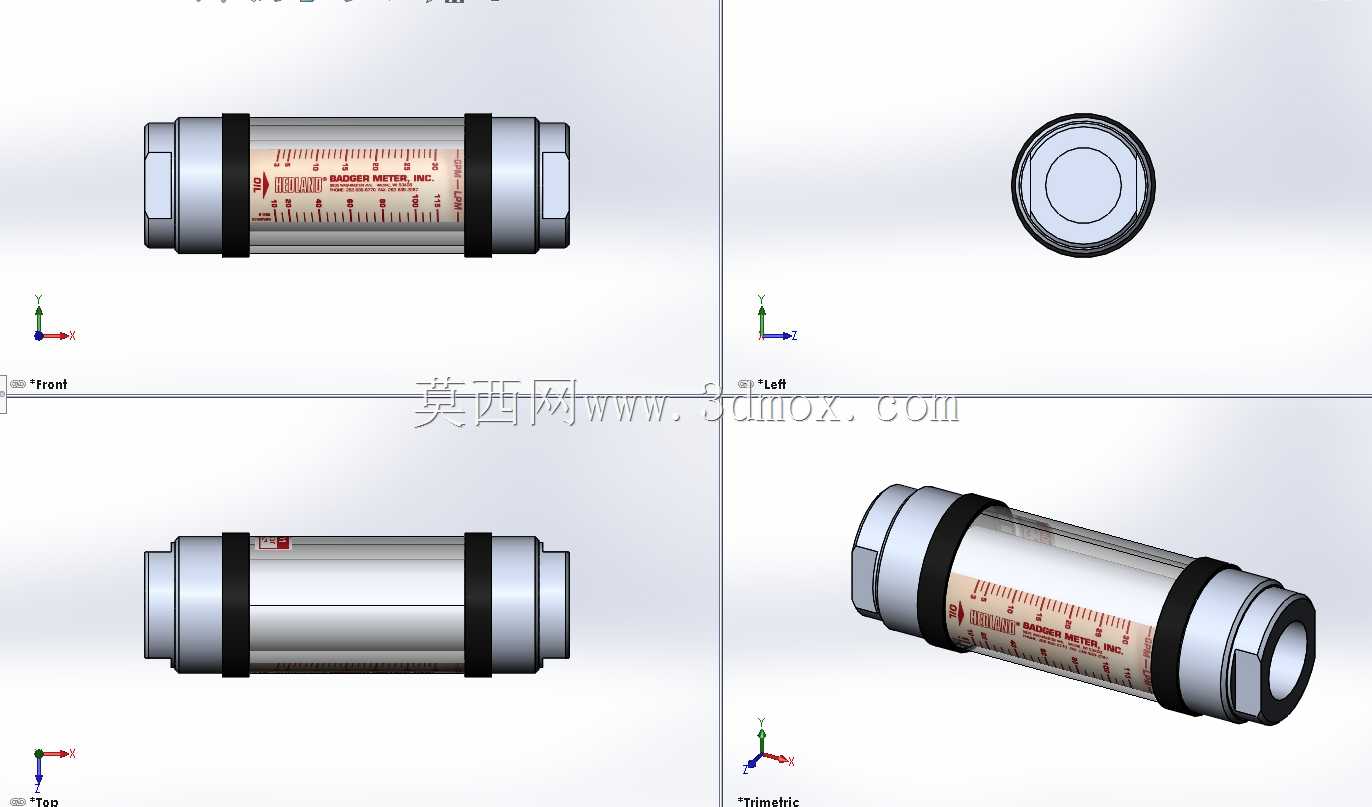

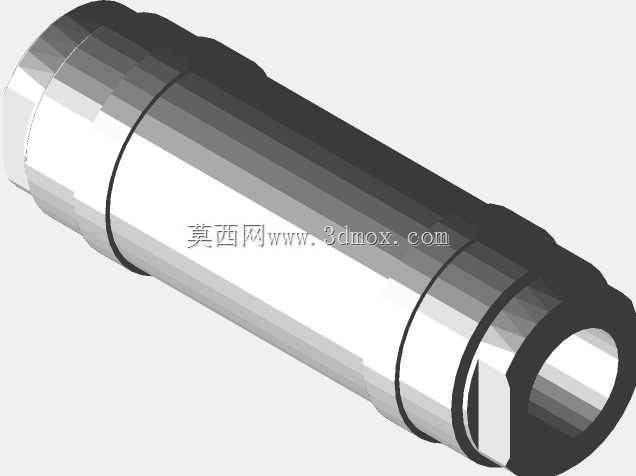

从建模的角度说，做这个结构的时候要重点处理几个配合位置：一是玻璃管和两端金属接头的密封槽尺寸，槽深要和密封圈的线径匹配，压缩量控制在20%-25%，压缩量太小容易漏，太大的话装配时容易把玻璃管顶裂；二是内部锥形测量管的锥度，这个直接决定了流量刻度的线性度，锥度要和浮子的重量、密度匹配，才能保证刻度值和实际流量的对应关系准确；三是两端螺纹的同轴度，要是两端接头不同轴，装到管路上的时候会产生装配应力，很容易把玻璃管掰碎，建模的时候要把同轴度公差标注清楚，加工和装配的时候都要做校验。

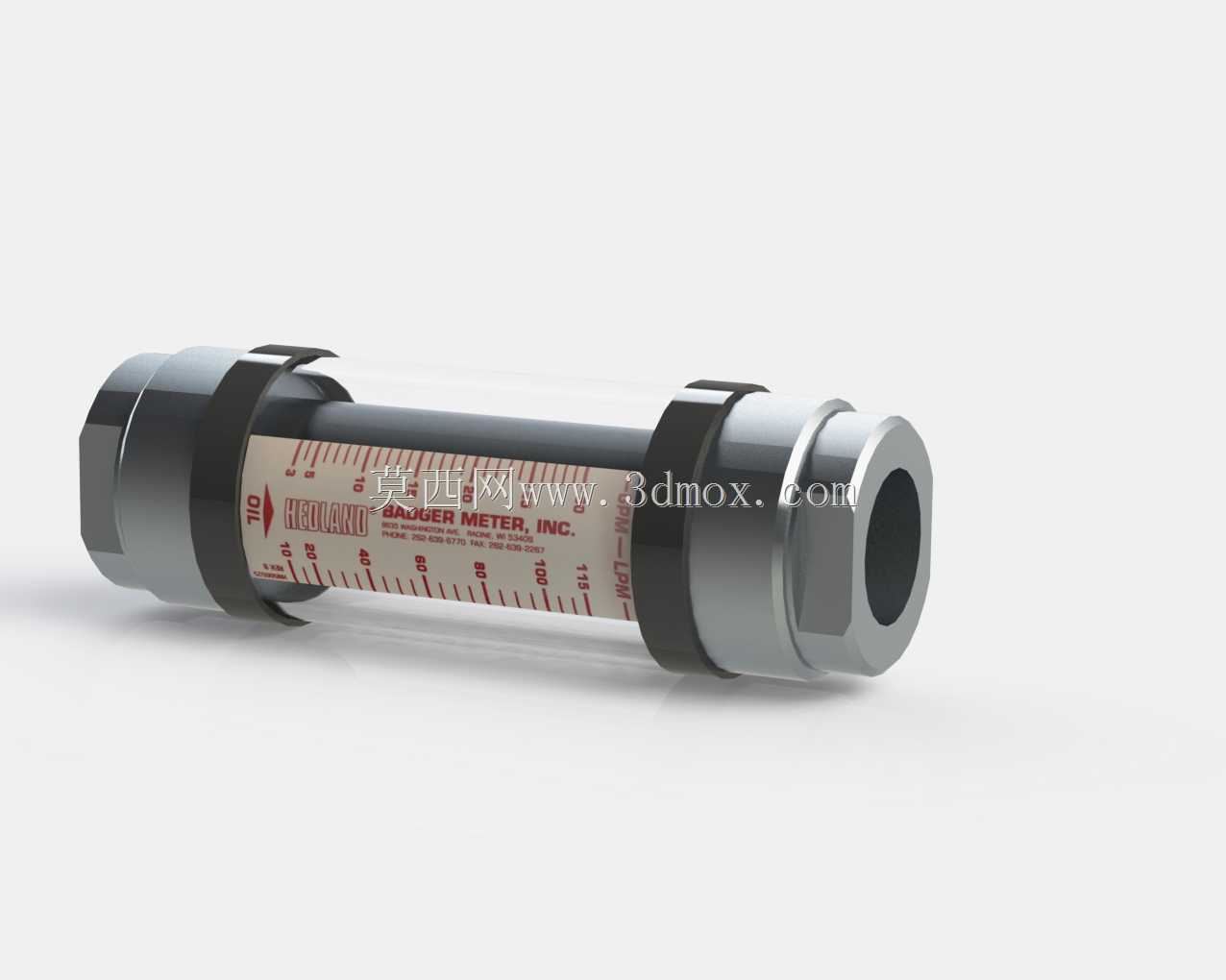

这款结构的浮子采用不锈钢材质，耐水、耐普通矿物油、耐多数弱腐蚀性液体，适用介质范围比较广，玻璃罩上的刻度是直接烧结在玻璃外表面的，不会因为长期接触介质或者擦拭导致刻度模糊脱落，长期使用的可读性很好。两端的金属接头可以根据管路材质选碳钢镀锌或者304不锈钢，普通工业水、油路用镀锌件就能满足防腐需求，有腐蚀性的介质或者食品级工况换不锈钢接头就行，结构通用性很强。
