半尺寸穿孔面包板电路试验载板

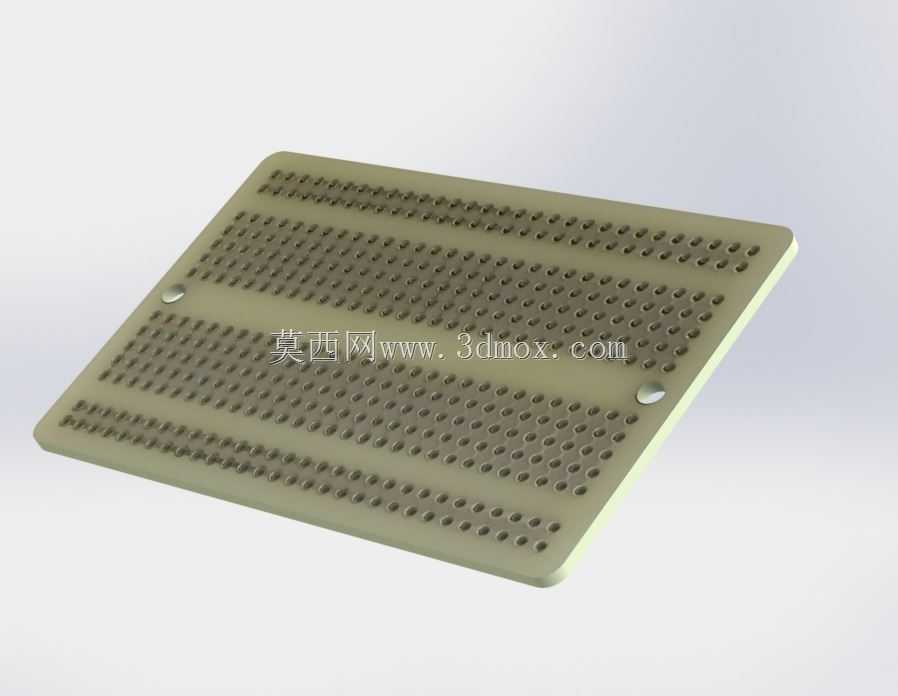

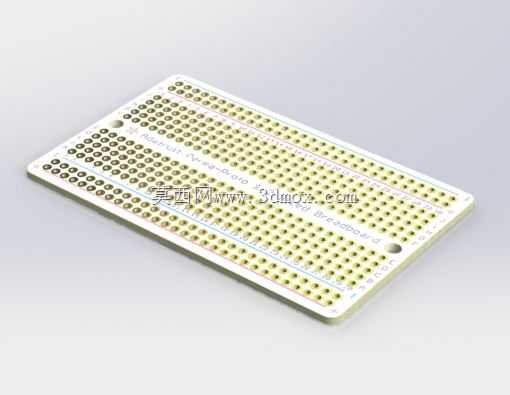

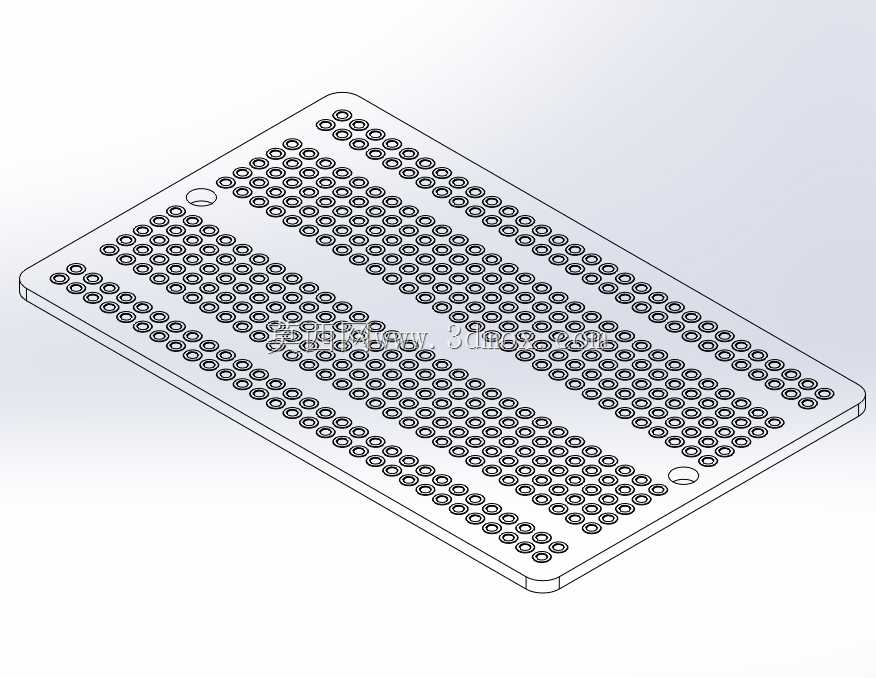

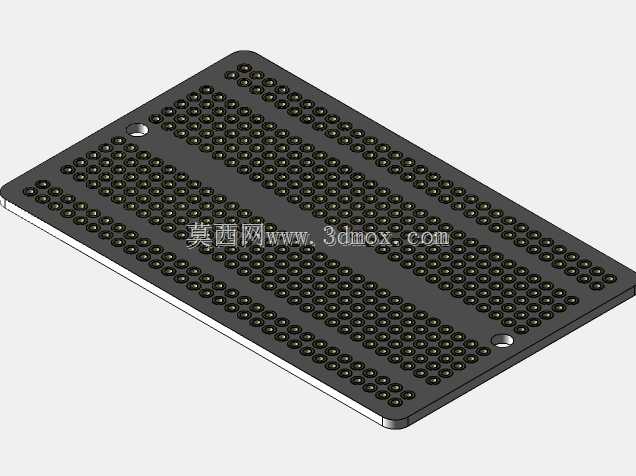

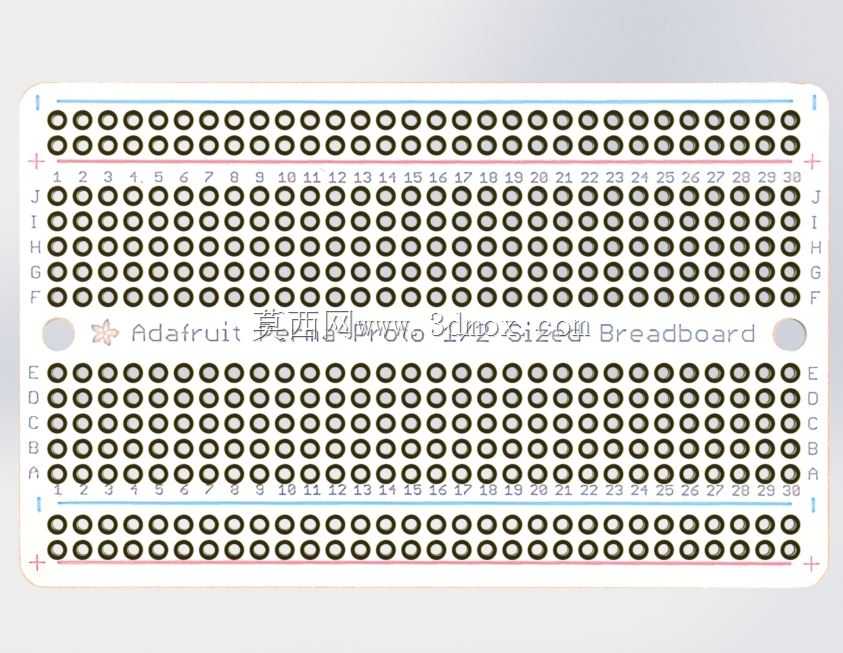

日常电子电路原型验证、学生电子实训、小批量功能样机调试场景里，这类半尺寸穿孔试验板是出镜率极高的基础载具，不需要焊接就能快速完成元器件的插接与线路连通，大幅缩短前期功能验证的周期，避免反复焊接损坏元器件引脚与PCB基材。做三维建模的时候，首先要卡准核心安装边界，整体外形控制在3.2英寸×2.0英寸，板厚统一为1/16英寸，这个尺寸刚好适配多数小型桌面实训台、便携实验箱的预留安装位，板体边角预留的两个固定孔，要和常用的M3螺丝安装尺寸匹配，方便将试验板固定在支架或者设备外壳上，不会因为插接元器件时的外力出现移位。板上的孔阵节距严格按照0.1英寸设计，这个间距是行业通用的直插元器件引脚标准间距，不管是常见的直插电阻、电容、二极管，还是DIP封装的集成芯片，都能顺畅插入孔位，不会出现引脚间距不匹配插不进去、或者孔位过松接触不良的问题。整板一共设置30排双5孔的信号连接孔位，同时搭配4条独立的电源导轨，电源导轨和信号孔位做物理分隔，避免接线时电源和信号线路误触短路，导轨上的孔位同样遵循0.1英寸节距，方便插接电源跳线、滤波电容这类电源回路元器件。孔环直径设置为0.047英寸也就是1.2毫米，这个尺寸刚好能卡住常规直插元器件的引脚，同时内部的导电弹片夹持力适中，既不会因为夹持力过大导致元器件引脚弯折，也不会因为夹持力不足出现接触松动、电路时通时断的问题。建模的时候要注意板体的分层结构，表层是带标识的绝缘基材，要把电源导轨的红蓝标识条做出来，方便使用者快速区分正负极电源回路，中间层是内置的导电连接弹片，每个5孔单元内部是连通的，相邻单元之间做绝缘隔断，这个结构细节要在模型里体现出来，方便后续做装配模拟、实训演示动画的时候能清晰展示接线逻辑。这类试验板的使用场景覆盖很广，从高校电子信息专业的基础电路实验，到创客群体做小型智能硬件原型验证，再到工厂设备维修时做临时电路功能测试，都能用到，不需要定制专用PCB，插好元器件就能快速搭出测试电路，验证通过后再做正式的PCB设计，能有效降低前期研发的试错成本。建模时还要注意板体边缘的倒角处理，实际产品的边角不会做尖锐直角，避免使用时划伤手部，同时板体表面的字符标识位置要准确，和孔位一一对应，方便使用者快速定位孔位坐标，减少接线错误。另外要注意电源导轨的长度设计，要覆盖整板的有效孔位区域，不管在板上哪个位置搭接电路，都能就近接取电源，不需要飞很长的跳线，让整个试验电路的布线更整洁，减少跳线杂乱带来的信号干扰问题。孔位的排布要对齐网格，每一排孔位的直线度要控制在合理公差范围内，避免出现孔位歪斜导致多引脚芯片无法顺利插入的问题，这些细节都是实际生产和使用中非常关键的点，三维建模阶段就要把这些公差和装配边界考虑到位，后续不管是做产品渲染、结构装配校验，还是用于实训教学的演示模型，都能符合实际使用的需求，不会出现和实物脱节的问题。
