三旋翼Tricopter v2.5版无人机结构设计

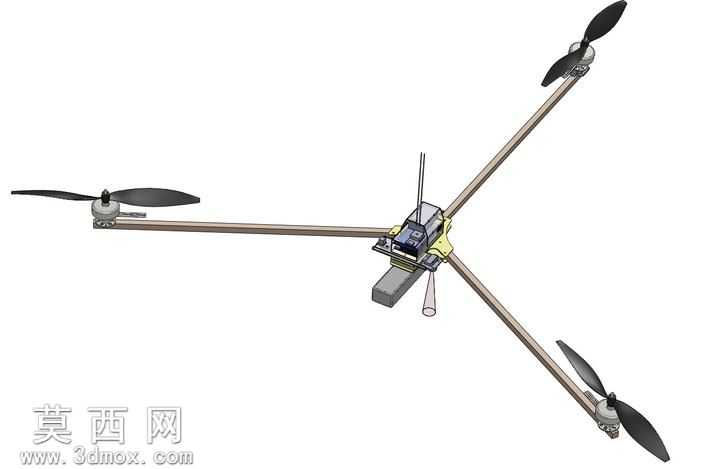

本作品为三旋翼布局的Tricopter v2.5版航模无人机三维建模成果，整体采用Y型三臂机架结构完成主体框架搭建，建模过程中以SolidWorks为核心工具完成全参数化零件设计与装配约束，确保各部件的配合公差符合实际航模组装的工艺要求。在结构设计层面，三根机臂采用等长对称布局，从中心飞控安装座向外延伸，每根机臂末端预留标准电机安装位，可适配Turnigy系列无刷电机的安装孔位，机臂与中心座的连接部位设计了快拆式锁紧结构，既保证飞行时机臂的结构刚性，又能满足日常收纳、部件更换的拆装需求。中心安装座采用分层堆叠设计，底层预留电池绑扎位与起落架安装接口，中层设置飞控模块安装槽，可完美适配Ardupilot飞控系统的安装尺寸，精准预留传感器接口、电调走线槽位，避免布线杂乱影响飞行重心；顶层预留GPS模块与遥控接收天线的安装位，天线安装座设计了可调节角度的铰接结构，可根据实际飞行调试需求调整天线朝向，保障遥控信号与卫星信号的接收稳定性。旋翼部分采用两叶螺旋桨模型，建模时还原了桨叶的翼型曲面弧度，通过曲面放样、曲面剪裁等命令完成桨叶的流畅曲面构建，赋予桨叶哑光黑色工程塑料材质，还原航模螺旋桨的真实质感；机臂部分赋予碳纤维纹理材质，还原碳纤维管材的轻量化高强度视觉特征，中心座部分赋予哑光玻纤板材质，金属紧固件赋予金属光泽材质，通过材质分层区分不同部件的加工属性。装配过程中严格遵循实际航模的组装逻辑，完成电机与机臂、机臂与中心座、飞控与安装座、起落架与机架的逐级装配约束，添加了配合间隙模拟实际组装的公差余量，同时完成总装配体的干涉检查，确保所有活动部件无结构干涉，静态结构配合顺畅。整体设计围绕三旋翼无人机的飞行特性优化结构布局，通过合理的重心分配设计，将电池、飞控等重量部件集中在机架中心位置，降低飞行时的转动惯量，提升飞行操控的响应灵敏度；机臂长度经过参数化调试，既保证三个旋翼的气流不会相互干扰，又尽可能压缩机架整体尺寸，兼顾飞行稳定性与便携性。模型同时导出了STEP通用格式文件，可兼容多款三维设计软件打开编辑，能够直接用于3D打印定制机架配件、航模组装调试参考、飞控安装位置模拟等实际应用场景，为三旋翼航模爱好者的DIY制作提供精准的三维结构参考。
