阿森纳足球俱乐部立体队徽标识造型

这款立体标识造型的设计，最初的需求场景来自球迷周边定制、体育场馆装饰、主题空间陈设三类方向，在做结构拆解之前，首先要明确不同场景下的安装边界：如果是作为桌面陈设摆件，整体外轮廓的盾形高度控制在120mm、宽度90mm、整体厚度18mm即可，底部预留3mm深度的平底安装位，可直接搭配亚克力底座或者磁吸底座，不需要额外打孔破坏造型完整性；如果是作为墙面装饰挂件，需要在盾形背面的上半部分预留两个直径4mm、深度5mm的沉头安装孔，孔位间距保持60mm，适配常规的墙面自攻螺丝安装，同时背面整体做2mm的内凹平面，保证贴墙安装时不会因为边缘翘曲出现缝隙。

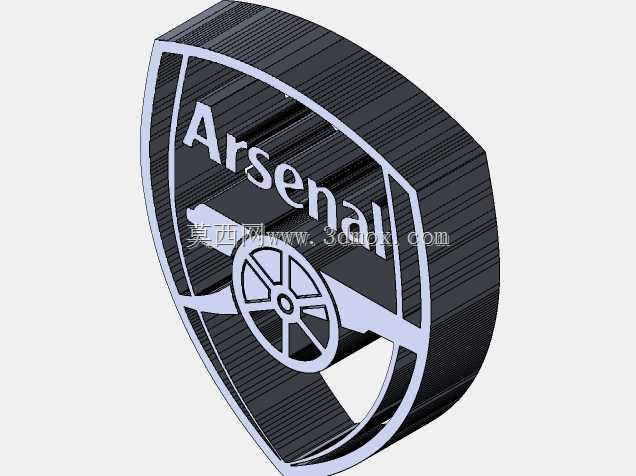

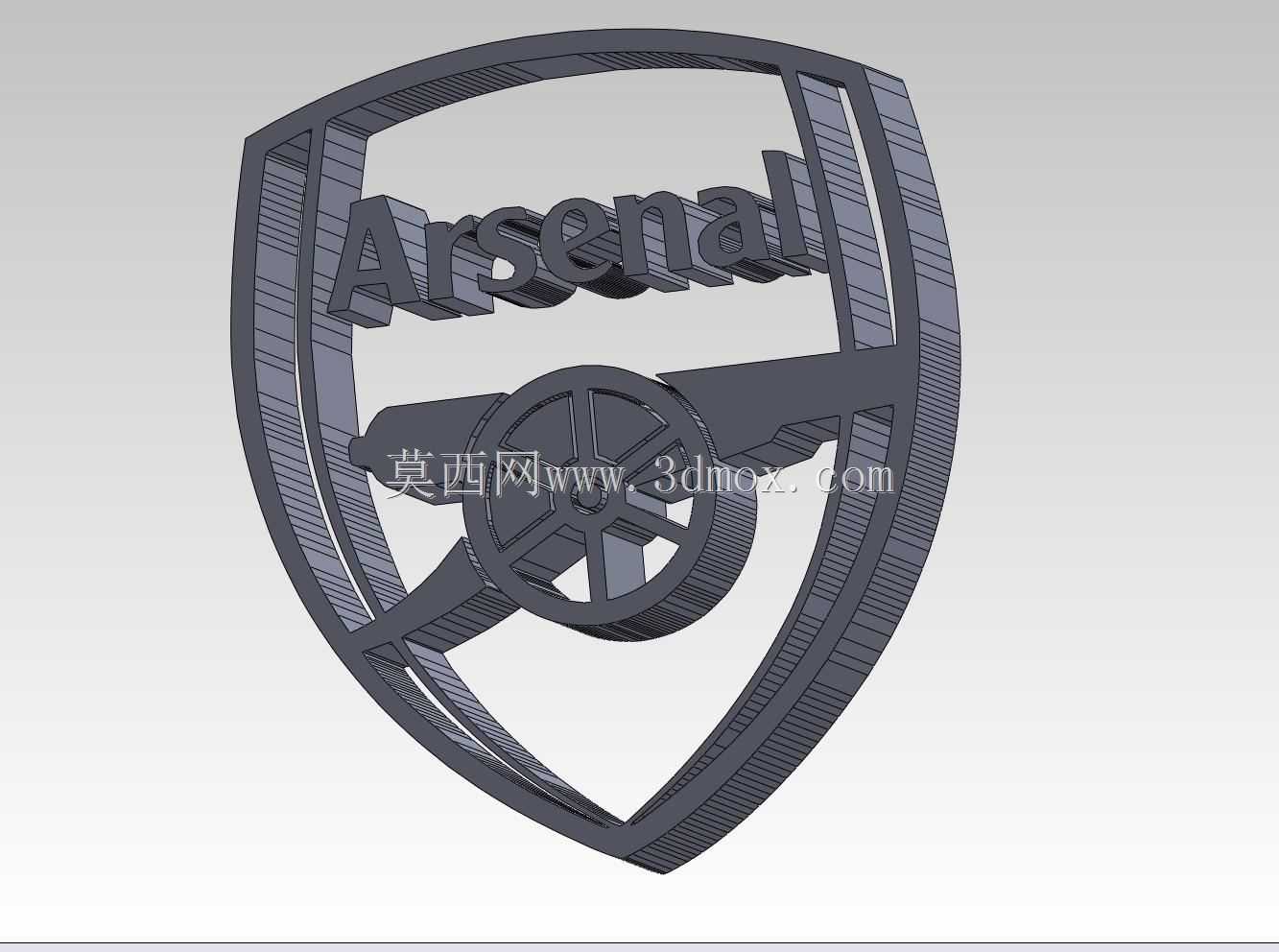

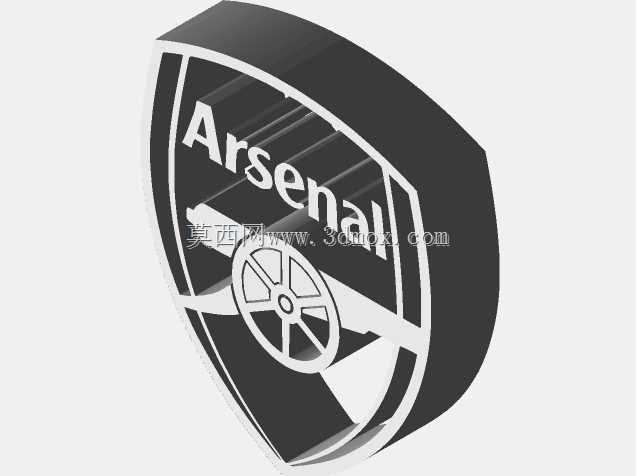

设计思路上没有采用传统的平面浮雕方案，而是做了全分层的镂空立体结构：最外层是盾形外框，框体做了2mm的等宽壁厚，边缘做R0.5的圆角处理，避免3D打印或者CNC加工后出现锋利的割手边缘；中间层的Arsenal字母做了独立的立体凸起，字母高度比外框低2mm，保证视觉层次的同时不会因为凸起过高在运输过程中出现磕碰断裂；最内层的加农炮造型是整个结构的受力核心，炮管与轮盘的连接位置做了3mm的加强筋，筋位隐藏在造型背面，不会破坏正面的视觉完整性，轮盘的辐条位置做了等宽2mm的壁厚处理，避免加工时出现薄壁变形的问题。

从实际用途来看，这款造型除了常规的周边展示用途，还可以适配不同的加工工艺做批量生产：如果采用FDM3D打印制作，所有悬空位置的倾斜角度都控制在45度以上，不需要额外添加支撑结构就能直接打印，打印完成后只需要简单去除底部的 raft 就能直接使用；如果采用金属压铸或者亚克力激光切割拼接，所有分层结构都做了0.1mm的装配公差，不同层之间可以用结构胶直接粘接，不需要额外做定位柱，降低批量生产的装配难度。

在结构细节处理上，特意规避了传统队徽模型容易出现的几个问题：一是字母与外框的连接位置，没有做完全断开的镂空，而是在字母背面保留了1mm厚度的连接筋，既保证正面看是完全镂空的视觉效果，又能避免字母单独受力出现断裂；二是加农炮的炮管位置，没有做完全空心的结构，而是保留了1.5mm的实心壁厚，避免长悬臂结构在长期摆放时出现下垂变形；三是整个造型的所有边角都做了统一的圆角处理，没有尖锐的直角，既符合日常用品的安全要求，也能减少加工过程中的应力集中问题。

针对不同的安装场景，还预留了可调整的结构空间：如果需要做发光版本，只需要在背面的内凹空间里嵌入3mm厚度的LED灯板，灯板的走线可以从盾形底部的预留缺口引出，不会破坏正面造型；如果需要做车载摆件版本，可以在背面的平底位置预留10mm直径的胶贴位，直接粘贴3M胶就能固定在汽车中控台上，整体重量控制在80g以内，不会因为车辆行驶的颠簸出现脱落。整个造型的结构拆分完全遵循可制造性设计原则，没有出现无法加工的倒扣或者极薄结构，不管是小批量的定制加工还是大批量的工业化生产，都不需要做额外的结构修改，能直接对接加工环节。
