变径异形圆柱螺旋压缩弹簧结构设计

这款异形螺旋弹簧的设计，最初是针对常规等径弹簧无法适配的窄空间往复缓冲场景做的定制化结构，在小型自动化送料机构的末端挡停工位、消费电子翻盖结构的阻尼缓冲位、小型家电开盖助力结构里，这类非等径弹簧的适配性远高于标准圆柱弹簧。常规等径弹簧安装时需要预留和弹簧外径一致的圆柱安装腔，很多紧凑型设备的内部安装空间是斜向或者渐变收窄的，等径弹簧要么放不进去，要么安装后出现偏磨、卡滞，这款弹簧采用两端收窄、中间段螺距与直径渐变的结构，两端的支撑圈直径比中间工作圈小15%左右，安装时两端可以直接卡入预先设计的定位凸台，不需要额外做弹簧导杆或者导套，能节省至少20%的径向安装空间。

从功能特性上看，这款弹簧的刚度是非线性的，初始压缩行程的刚度较低，接触被缓冲件时不会产生刚性冲击，当压缩行程达到总行程的三分之二时，中间大直径圈开始接触承压，刚度快速提升，能在短行程内吸收较大的冲击载荷，不会出现软弹簧压并后冲击力直接传递到机架的问题。设计时特意将两端的支撑圈做了并紧磨平处理，磨平角度不小于270度，保证弹簧安装后两端的支撑面和安装基准面的贴合度，避免压缩过程中弹簧出现侧倾，两端的端头做了圆角过渡，没有尖锐的剪切毛刺，不会划伤安装面或者周边的线束、薄壁零件。

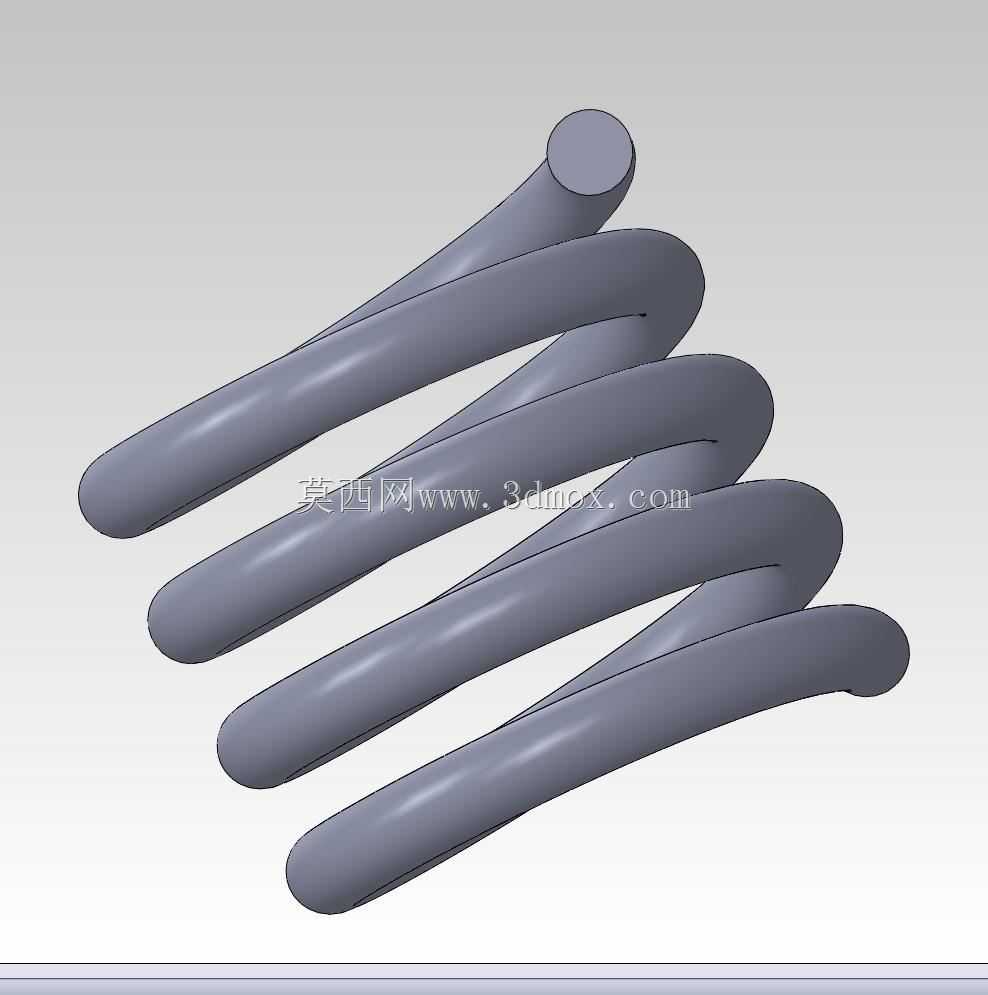

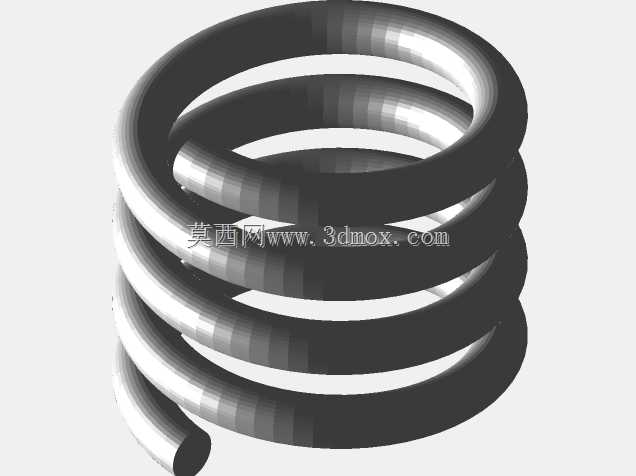

建模过程中先通过螺旋线命令生成变径变螺距的路径，螺旋线的起始直径和终止直径保持一致，中间段直径平滑过渡，螺距从两端支撑圈的并紧状态逐步过渡到工作圈的均匀螺距，再以圆形截面沿螺旋线做扫描生成实体，最后对两端端头做倒圆角处理，整体没有尖锐的棱边，扫描过程中保证截面始终和螺旋线切线方向垂直，避免出现弹簧丝截面扭曲导致的应力集中问题。做受力仿真时可以看到，最大应力出现在中间大直径圈的内侧，这个位置的曲率半径最大，工作时的切应力最高，设计时特意将这个位置的弹簧丝表面做了平滑过渡，没有建模留下的拼接棱线，避免应力集中导致的早期疲劳断裂。

安装边界上，这款弹簧的自由长度可以根据实际安装空间调整，当前结构的总压缩量可以达到自由长度的40%，安装时两端的定位凸台高度只需要3mm即可完成固定，不需要额外的紧固件，径向的最大安装尺寸以中间段的最大外径为基准，预留0.5mm的径向间隙即可，不会出现弹簧压缩时膨胀刮碰安装腔内壁的问题。在实际设备调试中，这类弹簧不需要做额外的表面处理，常规工况下采用碳素弹簧钢丝制作即可，有防腐需求的场景可以更换不锈钢丝材料，建模时的参数可以直接关联弹簧丝直径、中径、螺距、有效圈数，调整参数时可以快速生成不同规格的变体结构，不需要重新绘制扫描路径，能大幅缩短同类型弹簧的设计周期。

和常规标准弹簧相比，这种异形结构的弹簧不需要定制特殊的安装座，能直接适配现有设备里的渐变空间，很多旧设备改造时，因为内部空间被其他新增零件挤占，原有的标准弹簧安装空间不足，更换这款变径弹簧不需要改动周边的零件结构，直接替换即可满足缓冲需求，大幅降低改造成本。在小型气动执行元件的端部缓冲场景里，这款弹簧的非线性刚度特性可以匹配气缸活塞的减速曲线，初始接触时的低刚度可以避免活塞撞击端盖产生噪音，后段的高刚度可以快速吸收活塞的剩余动能，不会出现活塞反弹的问题，比等径弹簧的缓冲效果提升30%左右。建模时特意做了弹簧压并状态的干涉检查，压并时所有弹簧圈之间保留0.1倍丝径的间隙，不会出现圈与圈之间的摩擦磨损，延长弹簧的使用寿命。
