手动杠杆式便携顶升作业工具结构

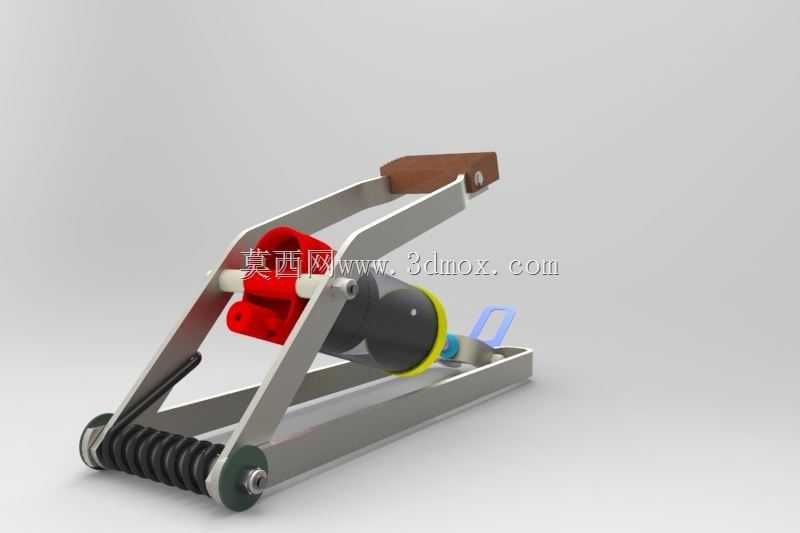

这款手动杠杆式顶升工具的结构设计，核心围绕无外接动力场景下的小吨位重物顶升需求展开，在户外设备检修、小型机械拆装、车辆应急换胎、工位工件微调等场景中适配性极强，尤其适合供电条件受限、作业空间狭窄的工况使用，无需额外配置气源、电源配套设施，单人即可完成全部操作流程。从功能实现逻辑来看，整体采用剪式杠杆增力结构搭配复位弹簧组件，操作端设置防滑木质握把，作业时通过反复压下握把带动连杆机构传动，将人力输入的小扭矩通过多级杠杆放大后传递到顶升端，实现重物的平稳抬升，复位弹簧在操作杆抬起过程中自动完成机构回位，减少操作人员的回程施力强度，降低连续作业的疲劳感。设计过程中优先考虑了作业的稳定性与安全性，底部采用加宽的平直支撑底座，接触作业面时可分散承载压力，避免在软质地面作业时出现下陷侧翻风险，两侧对称布置的金属连杆采用等强度设计，铰接位置配置耐磨衬套，既减少长期使用的铰接磨损量，也保证两侧受力均匀，不会出现顶升过程中偏载卡滞的问题。顶升端设置防滑接触头，与被顶升重物的金属底盘、机架接触面接触时可增大摩擦力，防止顶升过程中重物滑移脱落，侧面设置的安全锁止拨片可在顶升到位后卡入连杆定位槽，实现机械锁止，避免液压类顶升工具常见的泄压回落风险，保障作业过程中的人员与设备安全。从安装边界与外形尺寸来看，整体结构收拢状态下高度较低，可伸入底部间隙较小的设备或车辆底盘下方，无需额外垫高作业基础，完全展开后的顶升行程可覆盖常规小吨位顶升作业的高度需求，整体重量控制在单人可手提搬运的范围内，侧边没有突出的尖锐结构，收纳时不会占用过多工具箱空间，适合随车、随检修工具包配置。结构细节上，所有铰接销轴都做了防脱处理，避免搬运、使用过程中销轴脱出导致机构散架，弹簧组件采用外置布置方式，长期使用出现弹力衰减时可快速更换，无需拆解整个主体结构，维护成本极低。握把位置的木质手柄做了圆弧倒角处理，冬季操作时不会像金属手柄那样产生冰感，表面的自然纹理也能提升握持摩擦力，沾有少量油污时也不容易打滑。顶升作业过程中，力的传递路径经过多轮优化，操作人员施加在握把上的力经过三次杠杆增力后传递到顶升端，输入力与输出力的比值匹配普通人的常规施力范围，无需借助加力杆即可完成额定吨位的顶升操作，不会出现操作力过大导致人员发力扭伤的问题。整体结构没有复杂的密封元件、液压管路，不存在漏油、密封件老化失效的隐患，在高低温环境、多粉尘工况下都能可靠工作，日常维护仅需定期在铰接位置涂抹少量润滑脂即可，长期存放也不会出现内部元件锈蚀失效的问题，适合作为应急备用工具长期配置在检修班组、车辆随车工具、户外作业装备中。在工位工件装配场景中，这款工具也可用于小型设备安装时的高度微调，配合水平仪使用可精准调整设备的水平度，相比大型顶升设备，其操作精度更高，点动调整量更容易控制，不会出现顶升过量需要反复调整的问题。
