手摇式车载立式顶升支撑结构设计

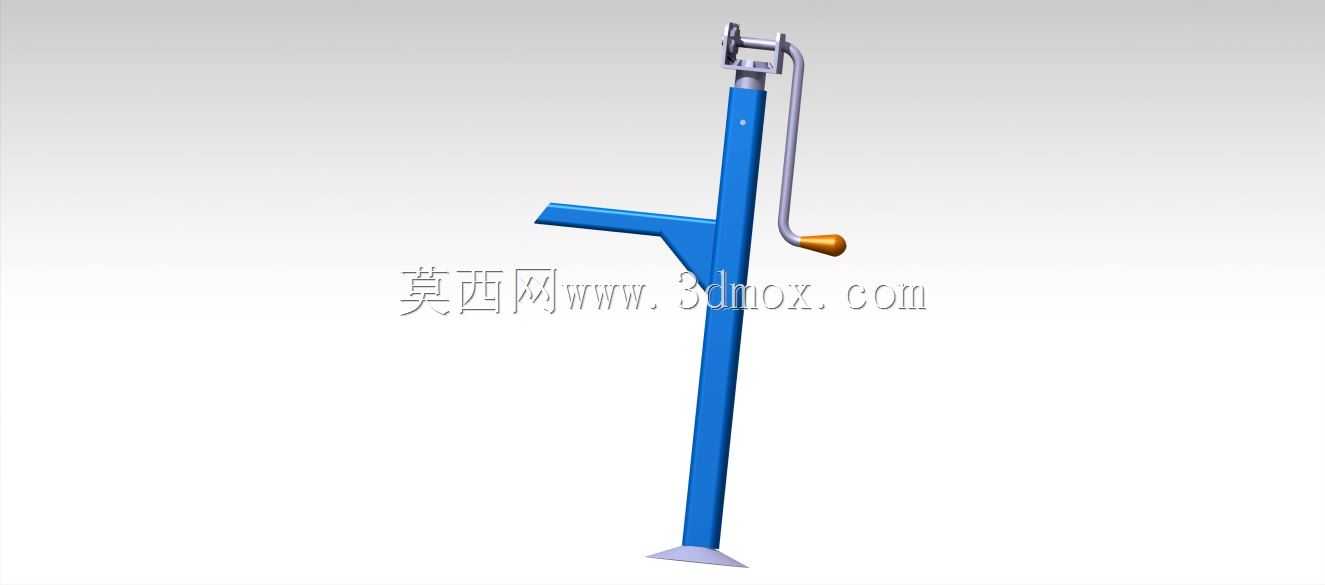

这类手摇立式顶升结构，最常见的应用场景是乘用车随车应急维修场景，尤其是家用轿车、小型SUV的轮胎更换、底盘简易检修作业，也可在小型机械装配工位作为临时承重支撑使用，适配小吨位垂直顶升的作业需求，相比液压类顶升结构，纯机械传动的形式不存在液压油泄漏、密封件老化失效的问题，长期随车存放也不会因为环境温度变化出现性能衰减，可靠性更适配随车工具的使用特性。从功能实现逻辑来看，该结构通过侧置摇把的回转运动，驱动内部丝杆副做直线伸缩动作，顶升臂与主立柱采用滑动配合结构，摇把输入端设置有防滑握柄，操作时施力方向与车身侧面平行，作业人员无需探入车底下方即可完成摇转操作，能有效规避车辆意外滑落带来的作业风险，顶端的支撑头做了圆弧过渡与防滑卡槽设计，卡入车辆底盘指定的顶升支撑位后，不会在顶升过程中出现滑移脱开的问题，底部支撑盘做了加大直径设计，在非硬化路面作业时能分散接地压强，避免支撑结构下陷引发的安全隐患。在结构设计的考量上，主立柱采用变截面冷拔型材加工，既保证轴向承重时的结构刚性，又尽可能控制整体自重，适配随车工具的轻量化携带需求，摇把与丝杆输入端采用棘轮式单向传动结构，顶升过程中摇把可以小角度往复扳动，不需要整圈回转，在车辆底部与地面间隙较小的场景下也能正常操作，止退机构集成在传动副内部，顶升到位后可以自动锁止当前高度，不会因为负载作用出现自行回落的问题，卸荷时只需要反向拨动锁止拨片，即可控制支撑臂缓慢下降，下降速度可以通过摇把的阻尼进行控制，避免快速下落造成的部件磕碰或者人员受伤。从安装与使用的边界尺寸来看，该结构的最低收缩高度适配常规家用轿车的底盘离地间隙，不需要额外垫高即可直接伸入底盘顶升位置，最大顶升行程覆盖常规家用车轮胎更换所需的 lifted 高度，顶升后轮胎完全离地的余量足够完成拆装作业，整体横向占用尺寸较小，在车辆侧边放置时不会超出车身侧面过多，避免在道路应急作业时过度占用车道空间，非作业状态下摇把可以贴合主立柱侧面收纳，不会出现突出部件剐蹭车内储物空间或者其他随车物品的问题。在实际选型适配时，需要注意该结构的额定承重上限，仅适配小吨位乘用车的顶升需求，不可用于重载商用车、大型设备的顶升作业，支撑面必须选择平整坚实的地面，若在松软沙土、泥泞路面使用需要额外垫入硬质垫板扩大接地面积，顶升前需要确认支撑头与底盘支撑位完全卡合，顶升过程中严禁将身体部位探入车辆下方，长时间底盘作业时需要额外搭配安全支架做冗余支撑，不可单独依靠该结构作为长期承重支撑。建模过程中对传动副的配合间隙做了合理预留，既保证丝杆传动的顺畅度，又避免间隙过大导致顶升过程中出现晃动，所有受力部件的圆角过渡都做了应力释放处理，避免应力集中导致的部件断裂，外观涂层采用耐磕碰的喷塑处理，适配随车存放时的摩擦、潮湿等复杂存放环境。
