剪式汽车车载顶升支撑结构

项目分类:3D模型 发布时间:2021-10-21 ID:328856
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构
  • 剪式汽车车载顶升支撑结构

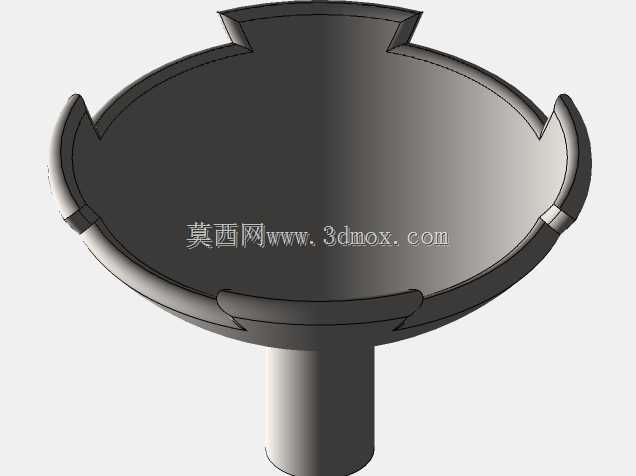

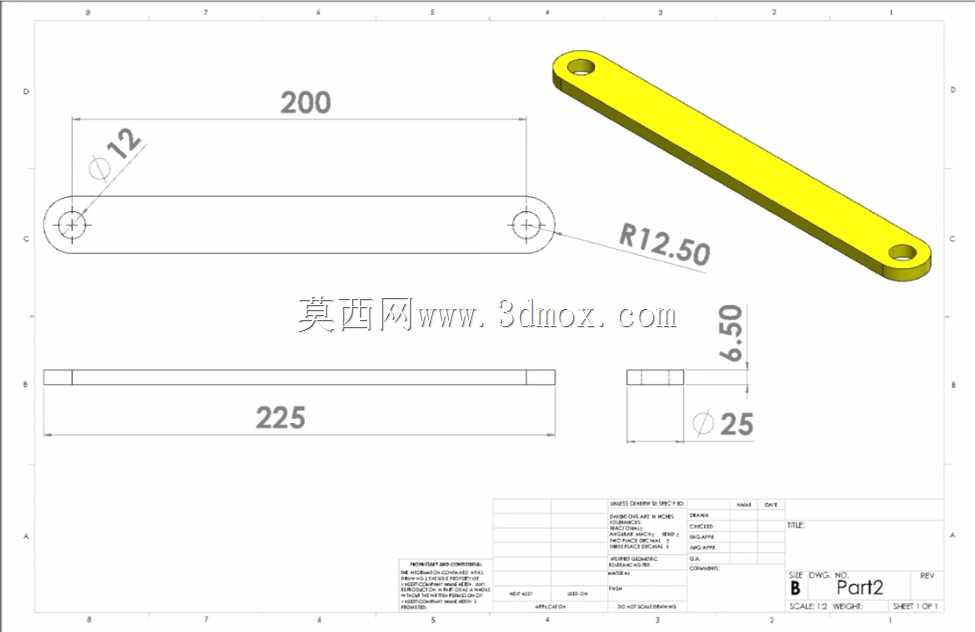

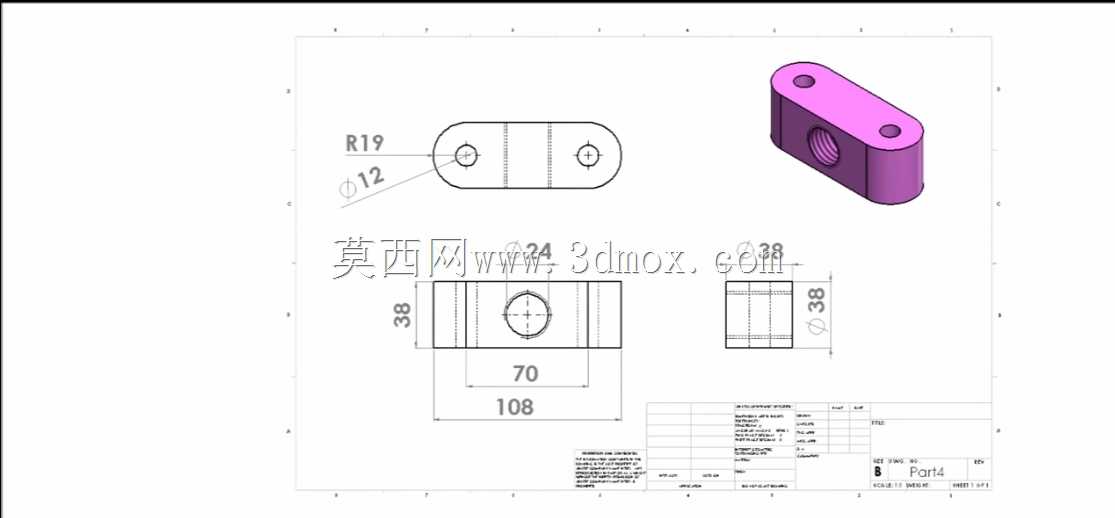

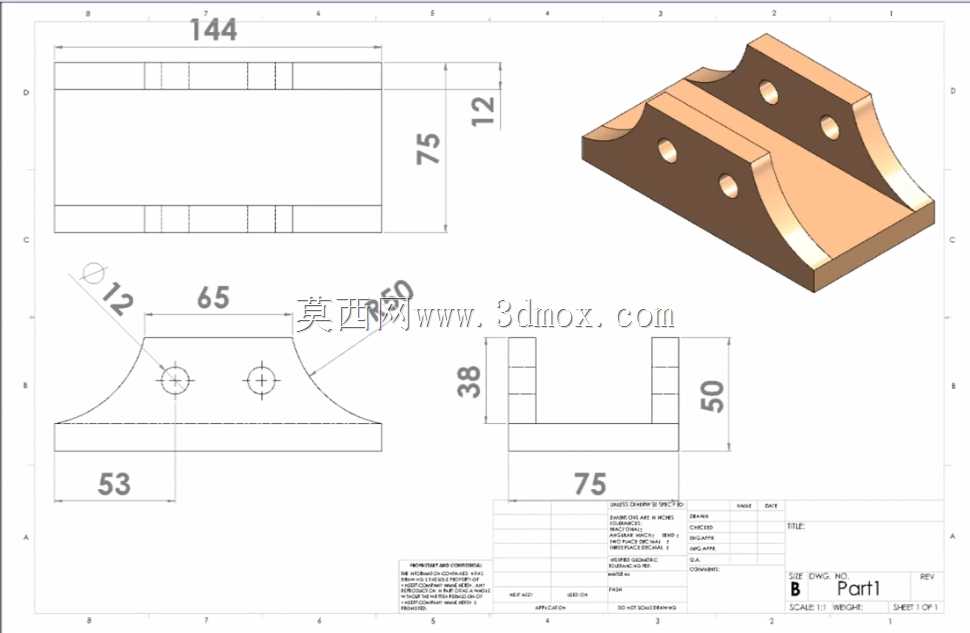

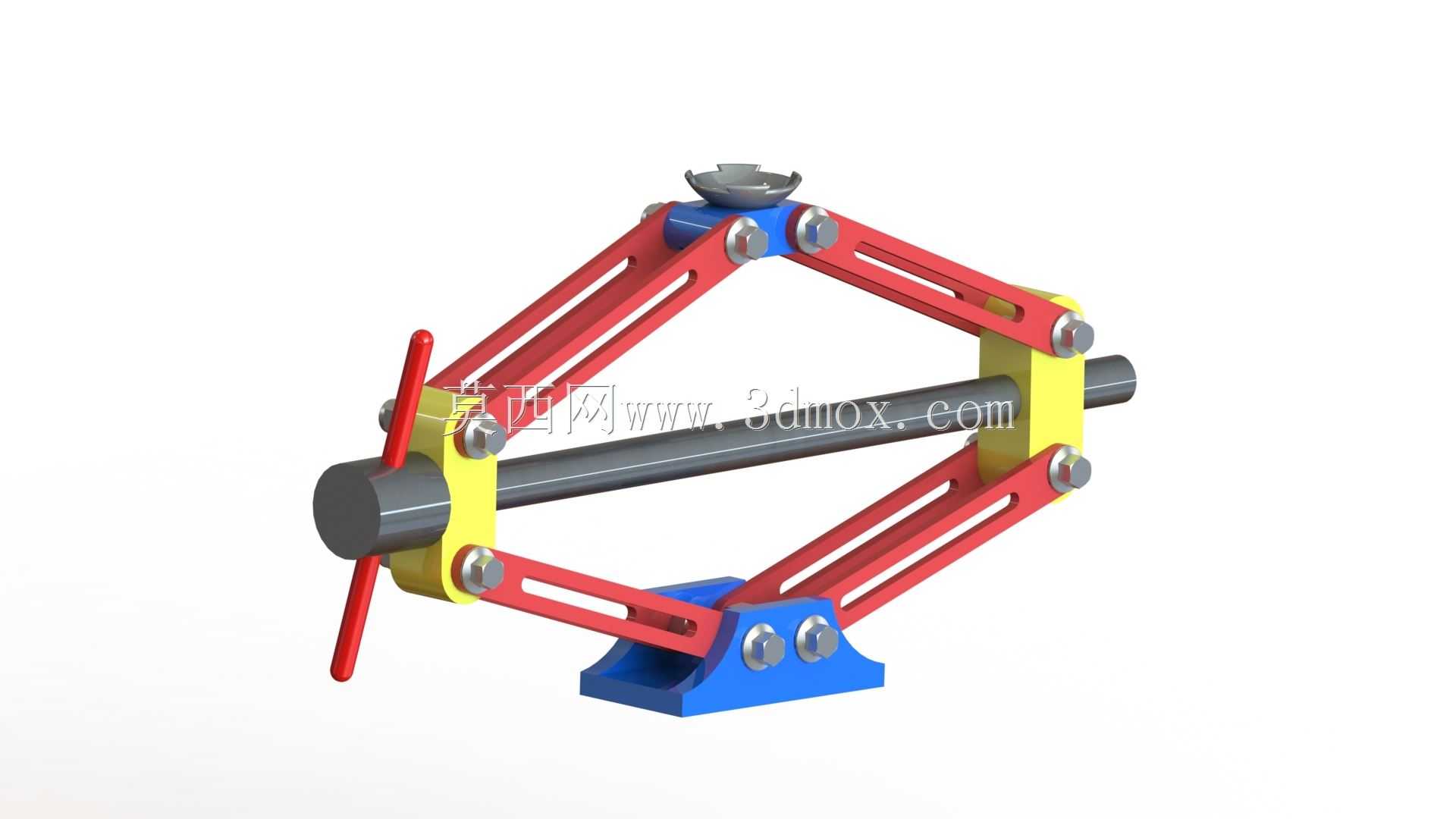

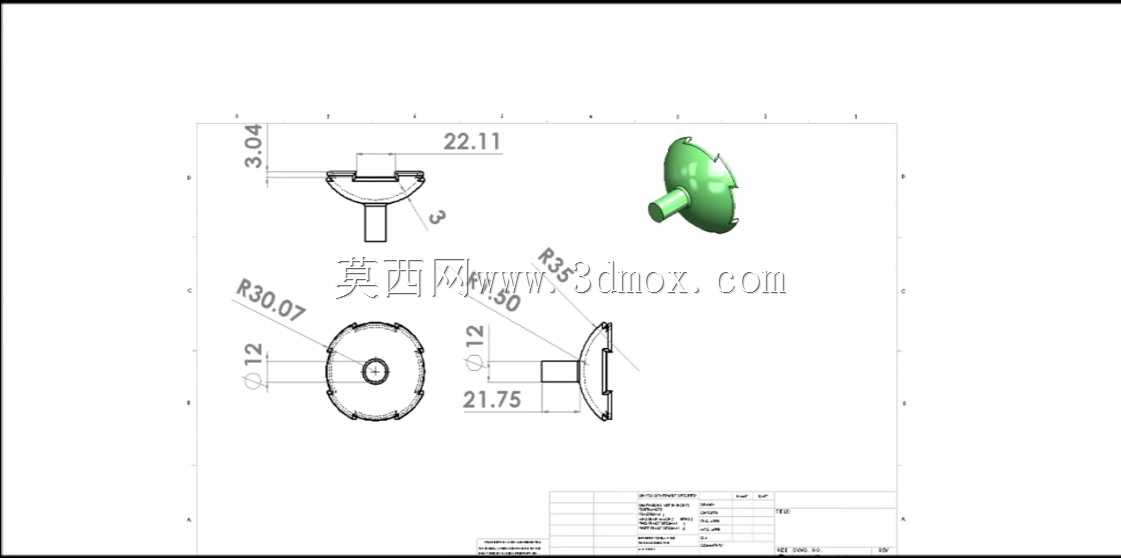

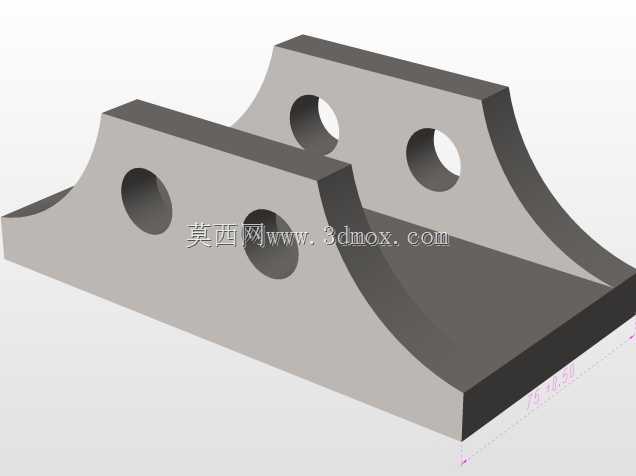

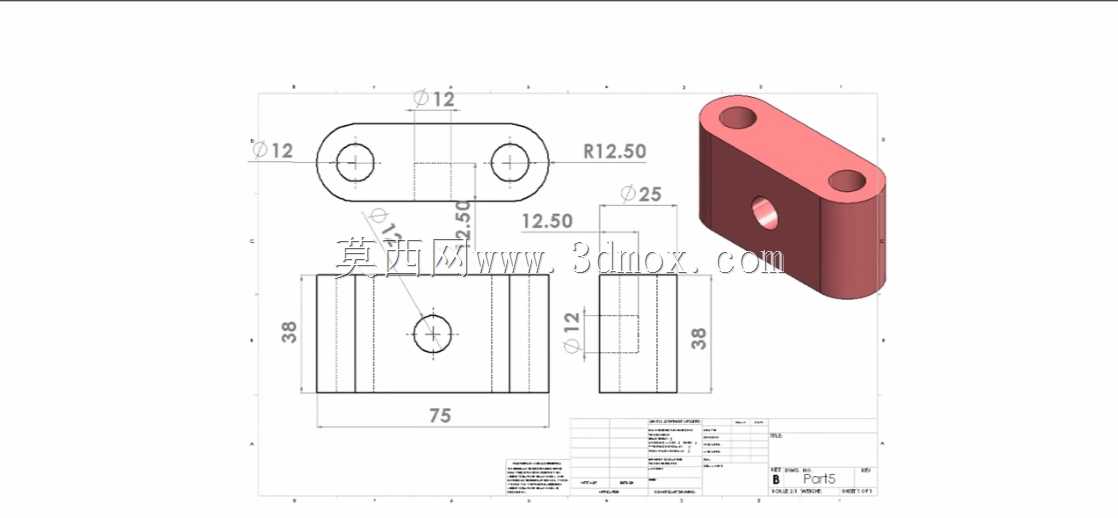

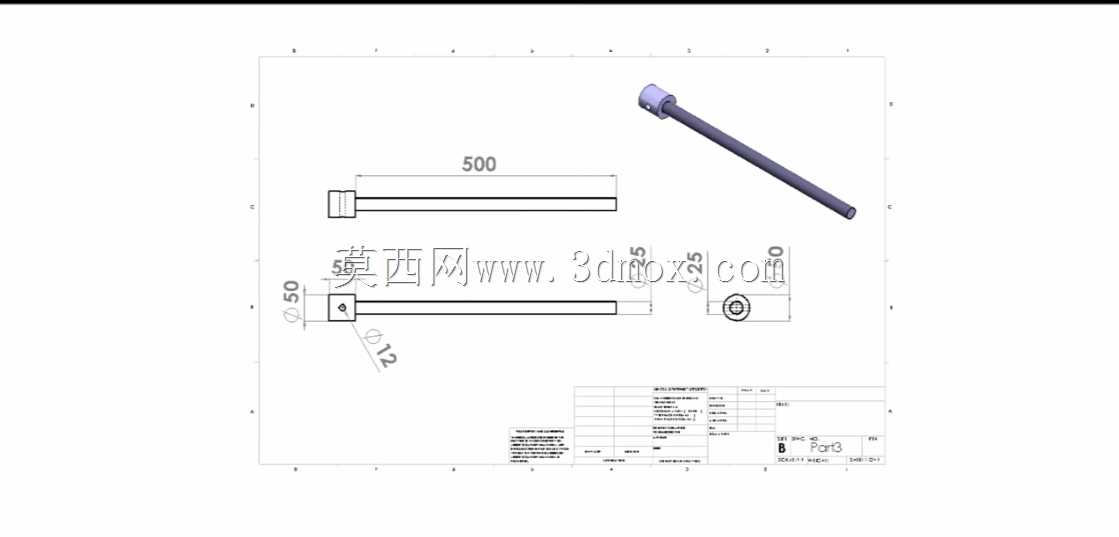

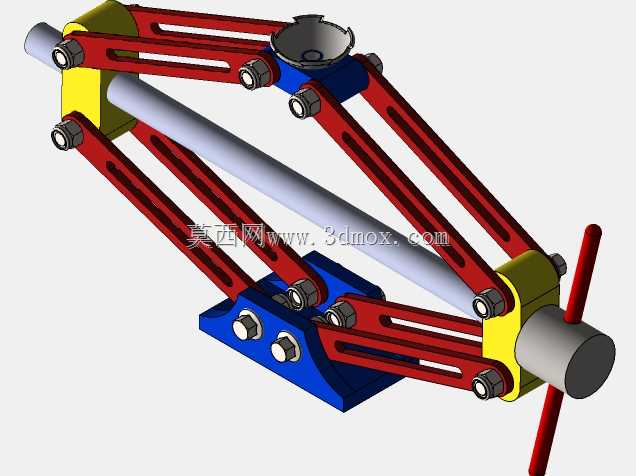

日常乘用车维保场景里,更换备胎、检查底盘悬挂部件、制动系统检修时,都需要稳定的车载顶升设备将车身抬升至安全作业高度,剪式结构的车载千斤顶是目前民用乘用车配套率最高的顶升工具,相比液压式千斤顶,它结构紧凑、收纳体积小、自重轻,完全适配家用车后备箱储物槽的安装边界,不会占用过多行李空间。这套剪式顶升结构采用对称菱形连杆布局,上下两端分别设置支撑托块与底座承托结构,顶部托块做了内凹弧面设计,作业时可以卡入车身底盘指定的顶升加强筋位置,避免顶升过程中出现滑脱偏移,底部底座为加宽平板结构,接触地面的面积经过核算,在平整铺装路面、硬化非铺装路面都能提供足够的支撑稳定性,不会因为局部压强过大出现下陷侧翻的风险。核心传动部分采用梯形丝杆传动结构,配合端部的摇柄接口,转动摇柄时丝杆带动两侧对称的铰接螺母座沿轴向相对移动,拉动两组交叉铰接的剪臂绕中间销轴转动,改变菱形结构的竖向对角线长度,实现平稳的升降动作,梯形丝杆具备自锁特性,顶升过程中即使停止转动摇柄,结构也能自动锁止在当前高度,不会出现负载下滑的安全隐患,完全满足车载顶升作业的安全要求。设计过程中首先明确了车载工具的核心约束:收纳状态下的整体尺寸要适配绝大多数家用轿车后备箱的工具储物格,因此剪臂采用了带减重槽的冲压结构,在保证铰接处结构强度的前提下,尽可能降低整体自重,同时剪臂的铰接点全部采用销轴加耐磨衬套的连接方式,反复伸缩动作时的磨损量控制在合理区间,保证长期使用后的结构间隙不会过大,避免顶升时出现晃动。各铰接点的转动副都预留了润滑脂加注的间隙,日常维护时只需要在铰接销轴处涂抹少量润滑脂,就能保证丝杆转动、剪臂摆动的顺畅度,不会出现卡滞、费力的情况。摇柄采用可拆卸式设计,收纳时可以和千斤顶主体分离放置,使用时插入端部的传动杆接口即可,摇柄的转动半径经过人体工程学核算,普通成年男性不需要施加过大的作用力就能完成额定负载下的顶升动作,不会因为力臂过短导致操作费力。从安装边界来看,这套结构收纳状态下整体为扁平长方体形态,长度方向不超过400mm,宽度方向不超过120mm,高度方向不超过100mm,完全可以放入绝大多数乘用车后备箱的备胎槽工具仓内,不需要额外占用储物空间;作业状态下最低顶升高度适配家用车底盘的最小离地间隙,即使是底盘较低的轿车,也能顺利将底座伸入底盘下方,最大顶升高度可以满足轮胎完全离地的更换需求,抬升后底盘下方有足够的空间完成轮胎拆卸、制动片更换等常规维保作业。结构的受力路径经过反复校核,顶升时的负载从顶部托块传入,通过两组对称剪臂均匀分散到两侧铰接点,最终传递到底部底座,所有受力部件的应力都控制在材料许用应力范围内,额定负载下不会出现结构变形、断裂的风险,剪臂上的减重槽并非随意开设,而是在非受力区域去除多余材料,既降低自重,也不会破坏整体的受力结构。和传统的立式液压千斤顶相比,这套剪式结构没有液压油密封件,不存在长期存放后密封件老化漏油、泄压的问题,存放时不需要考虑摆放姿态,横放、竖放都不会影响后续使用性能,非常适合车载长期备用的使用场景,即使在低温环境下,也不会因为液压油粘度变化导致顶升动作卡滞,环境适应性更强。实际使用时只需要先将车辆停在平整硬实的路面,拉手刹、垫好轮挡,将千斤顶顶部托块对准底盘的顶升支撑点,摇动摇柄缓慢将车身抬升至需要的高度,作业完成后反向转动摇柄即可平稳降下车身,操作门槛极低,即使是没有专业维保经验的普通车主,也能快速上手完成换胎等应急操作。
