轻型可换滤材3D打印防护面罩结构

这款轻型防护面罩的结构设计，最初是针对日常作业中临时呼吸防护需求缺口开发的，适配庭院修整、木工作业这类会产生浮尘、碎屑的非高危作业场景，也可作为公共卫生事件中常规防护口罩供应不足时的应急替代方案，核心思路是依托3D打印的快速成型优势，用通用易得的滤材完成呼吸防护功能，降低特殊场景下的防护装备获取门槛。

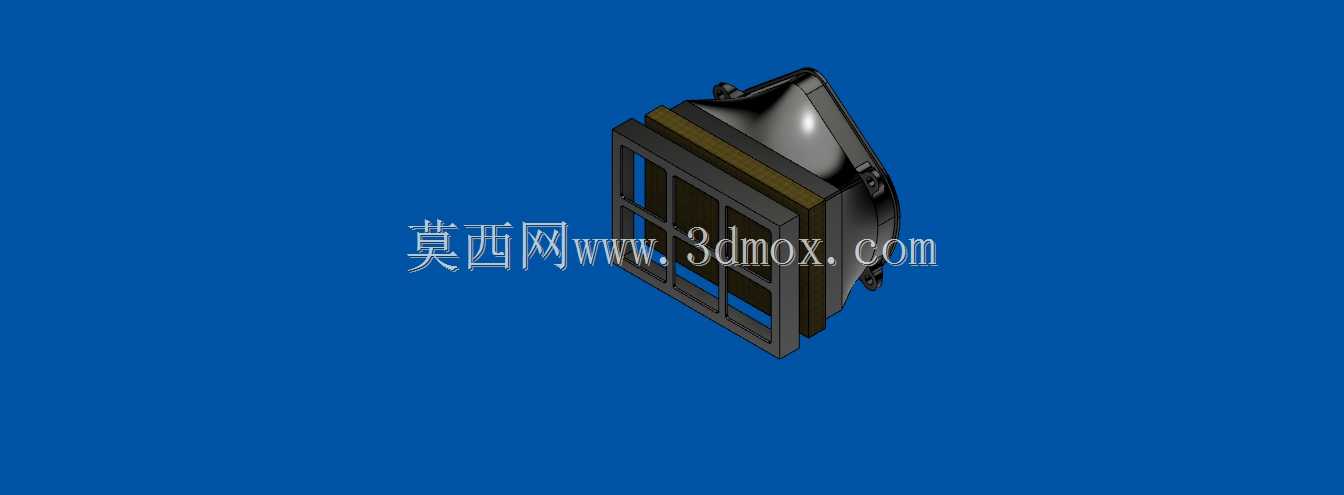

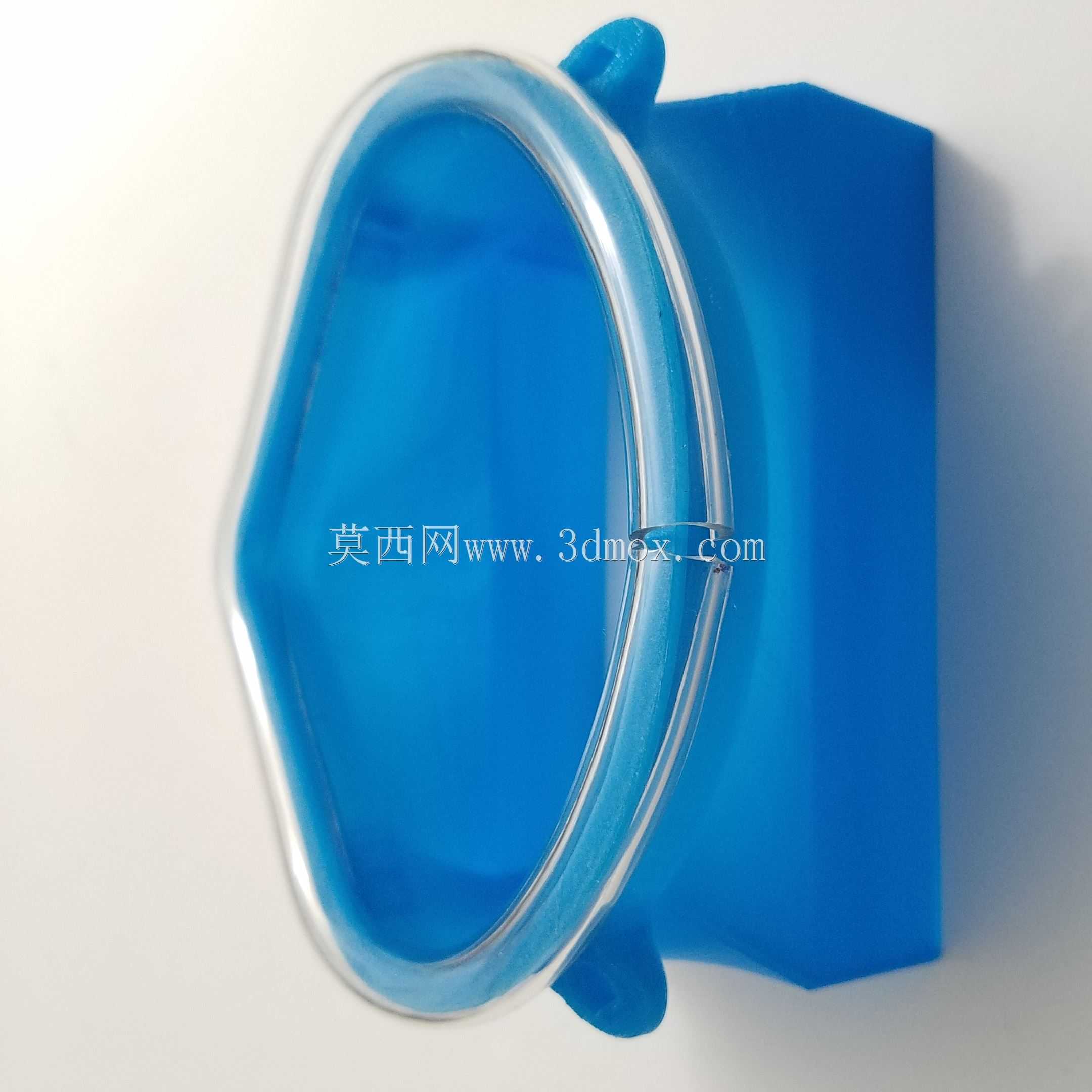

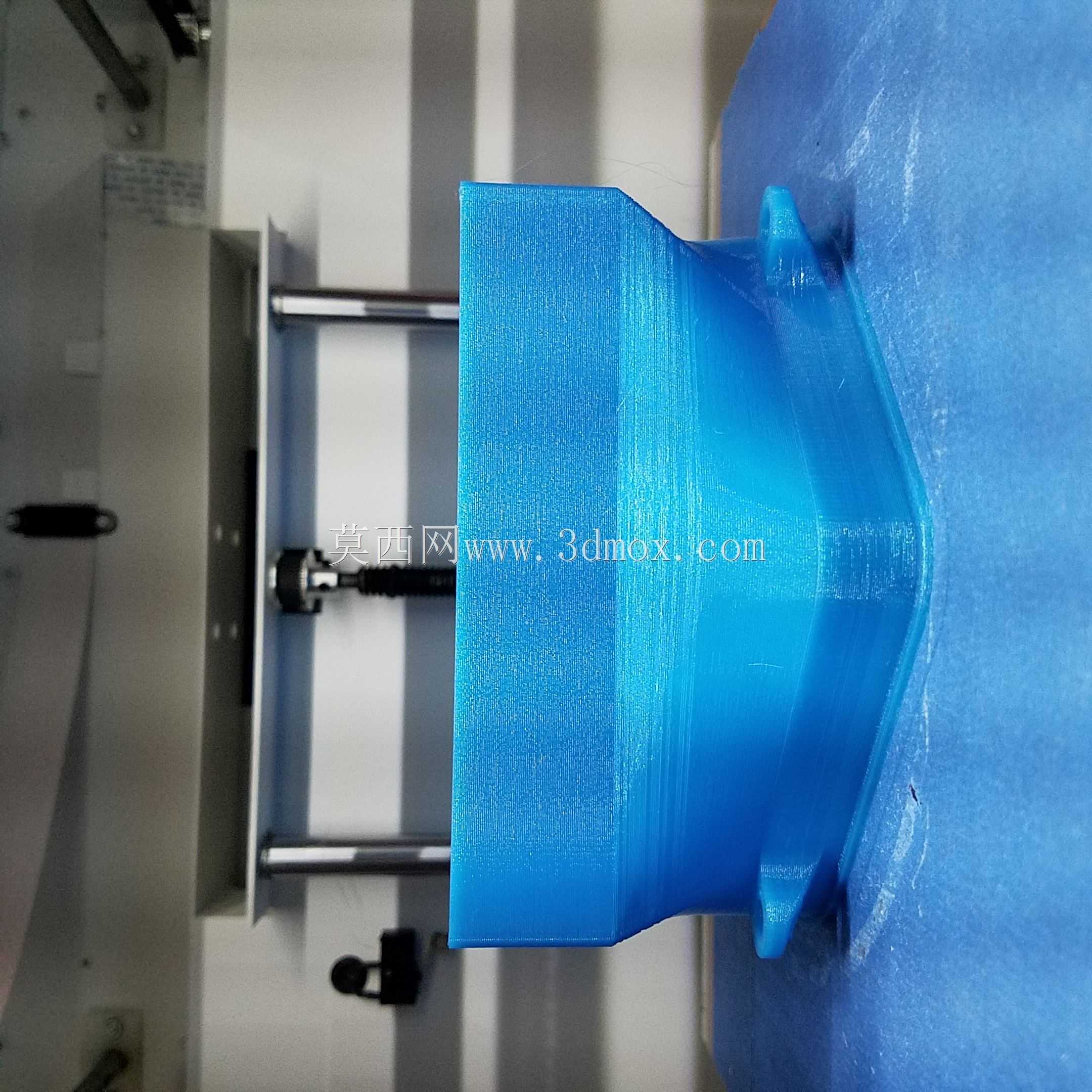

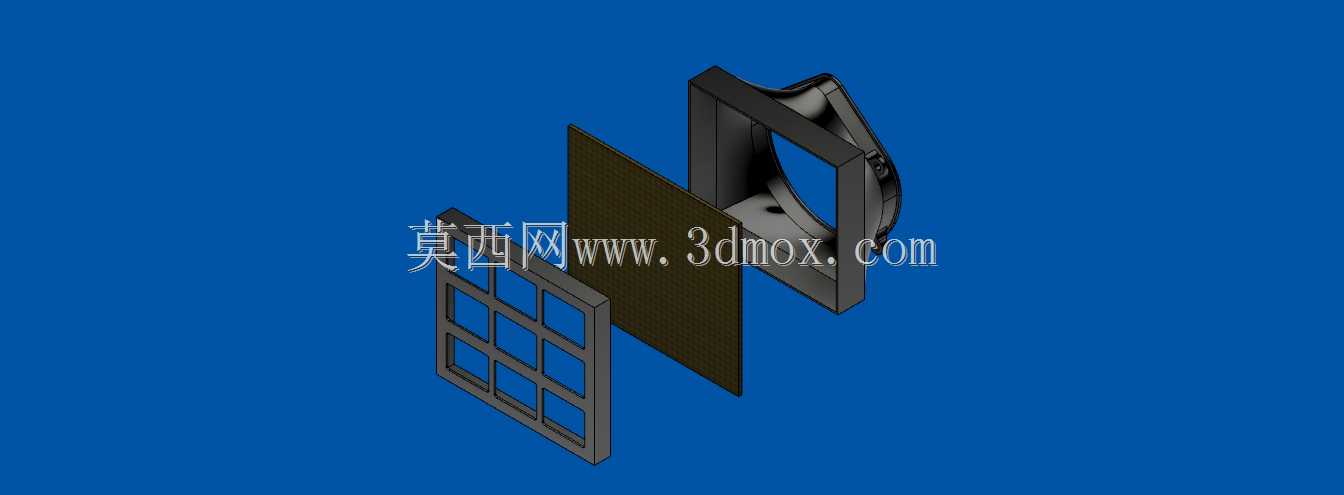

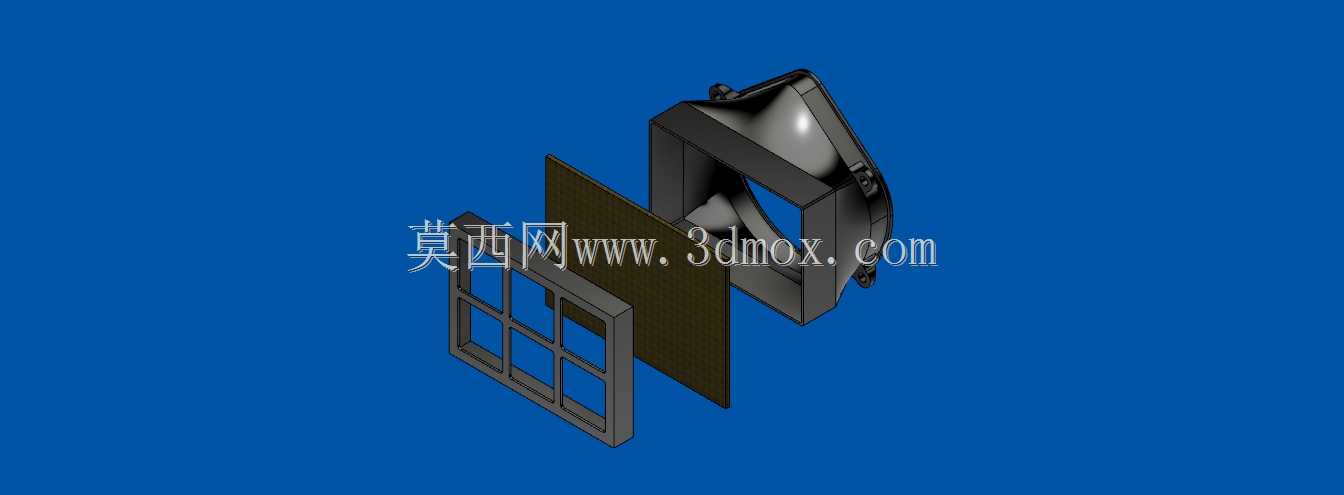

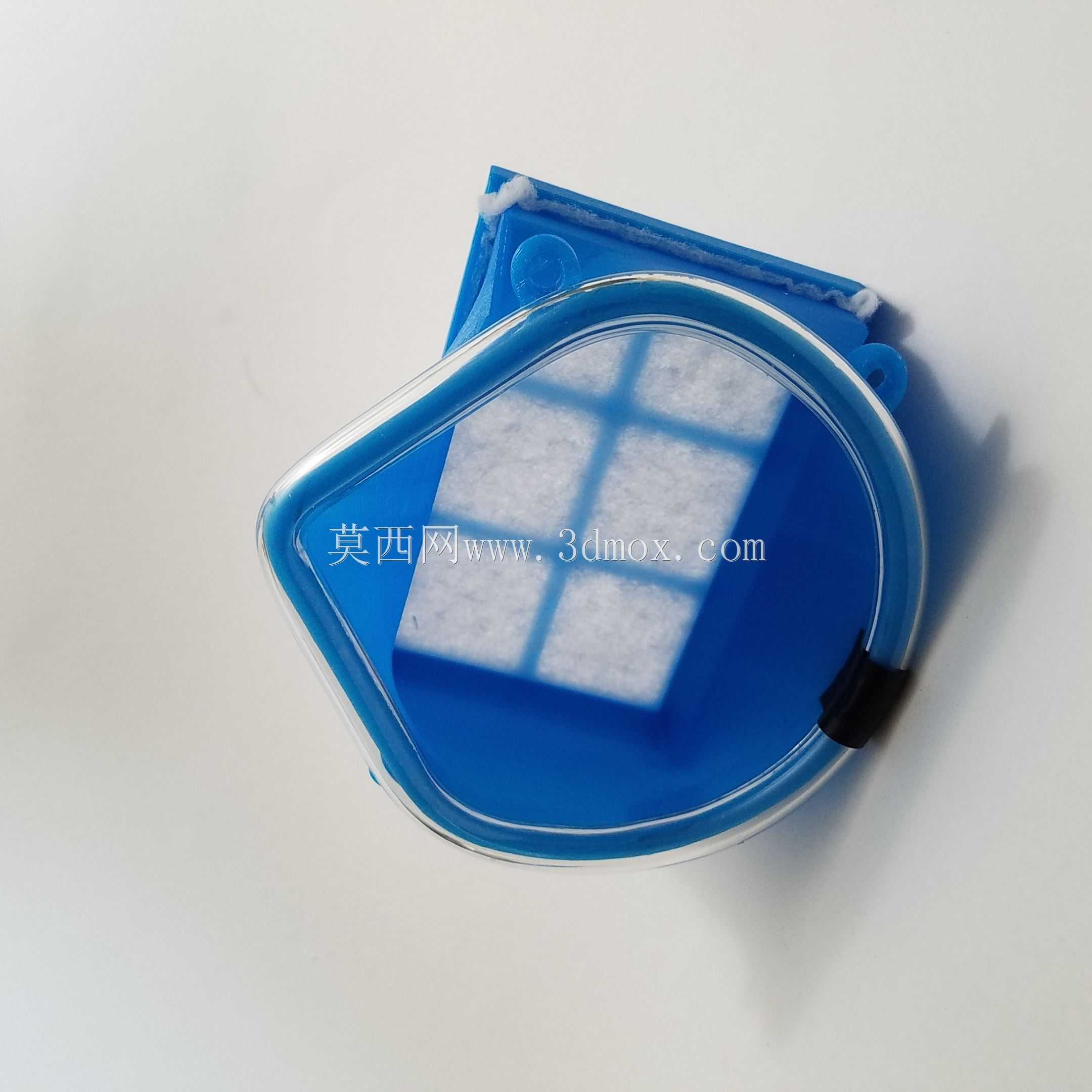

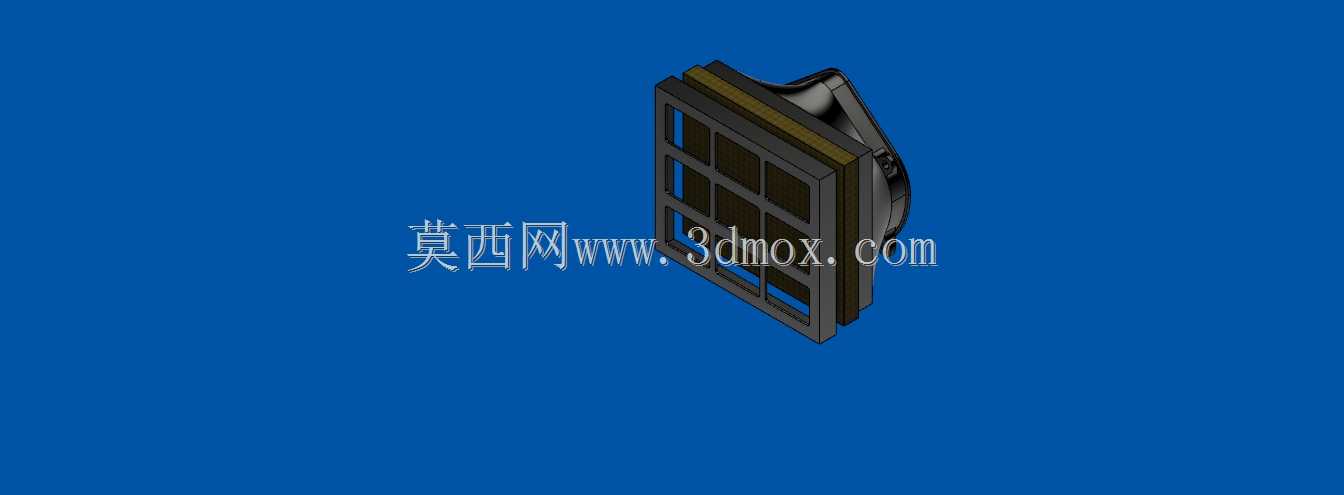

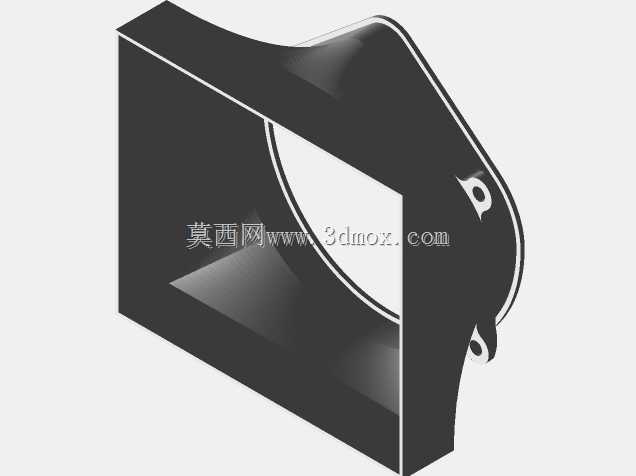

从结构功能来看，整套结构分为面罩框架、滤材压合盖两个核心打印件，没有多余的活动部件，打印完成后无需额外装配紧固件即可投入使用。框架部分采用T形底座结构，这个底座承担了双重作用：一是在3D打印过程中作为自带的边缘固定结构，打印时无需额外添加支撑材料，大幅减少打印后处理的工作量，也避免支撑去除过程中对面罩贴合面的精度损伤；二是作为滤材的承托边界，压合盖盖上后可以将滤材牢牢压在底座与盖体之间，形成密封的过滤通路，避免未经过滤的空气从侧边缝隙进入面罩内部。框架的接触面做了适配人脸轮廓的弧度处理，接触边缘做了薄边过渡，佩戴时可以更好地贴合面部曲线，减少硬塑料材质对面部的压迫感，长时间佩戴也不容易产生明显压痕。

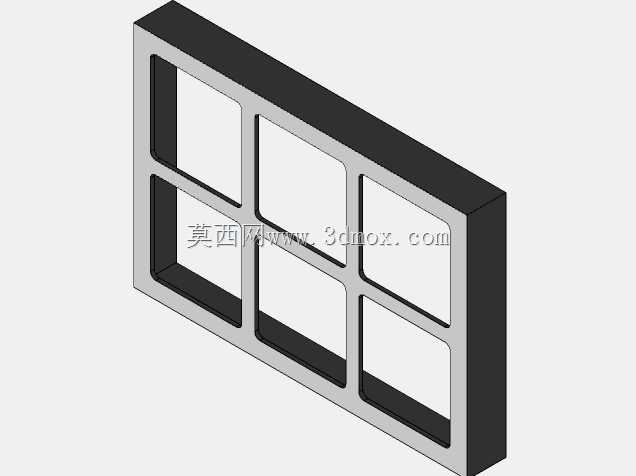

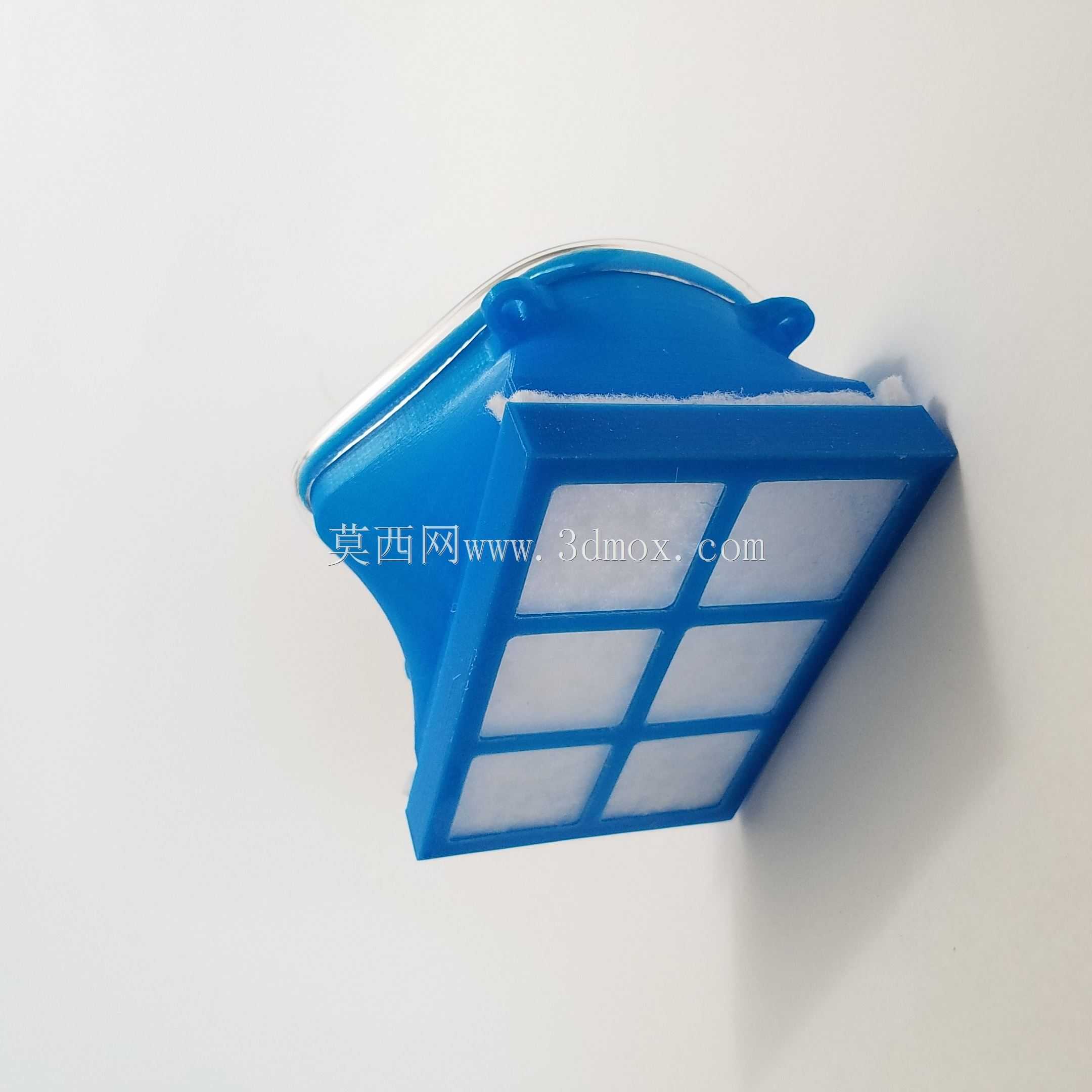

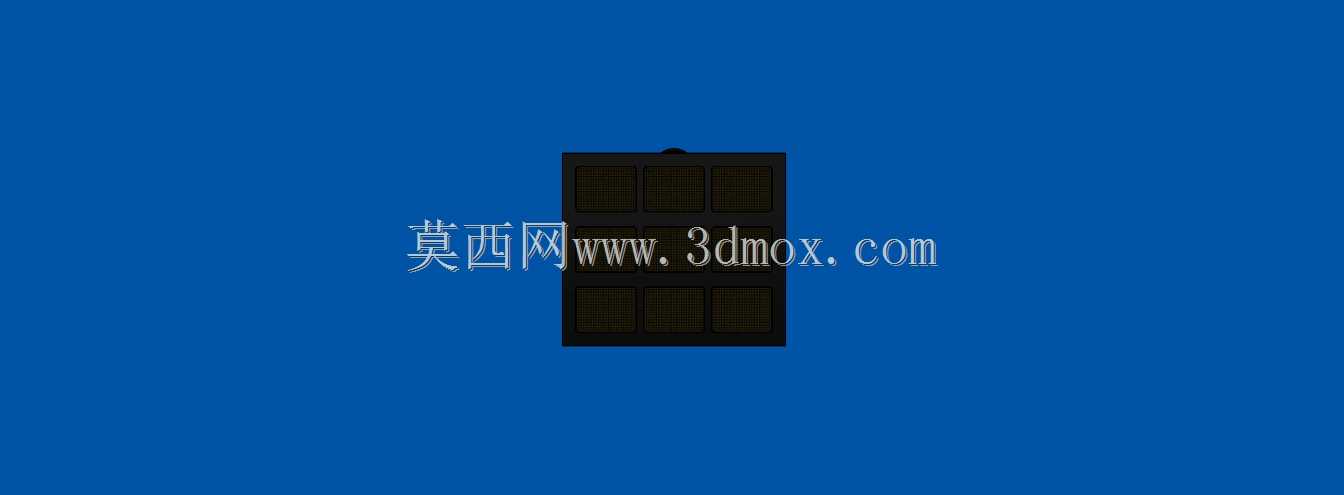

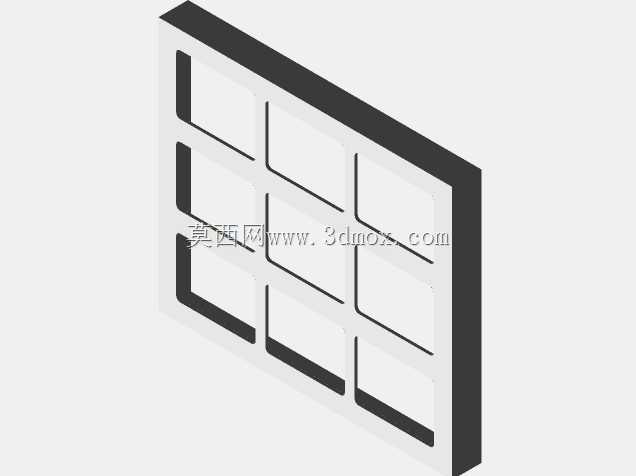

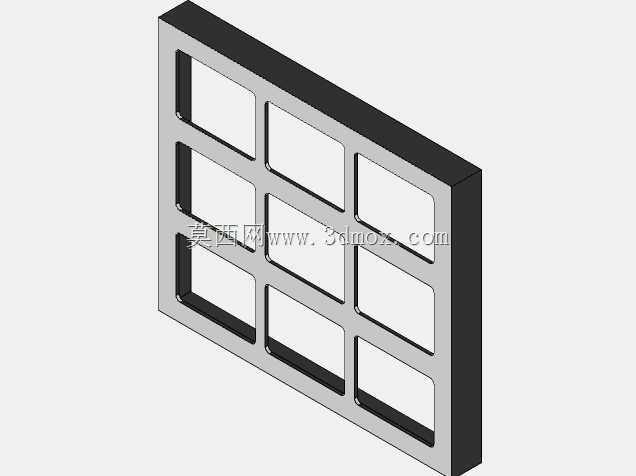

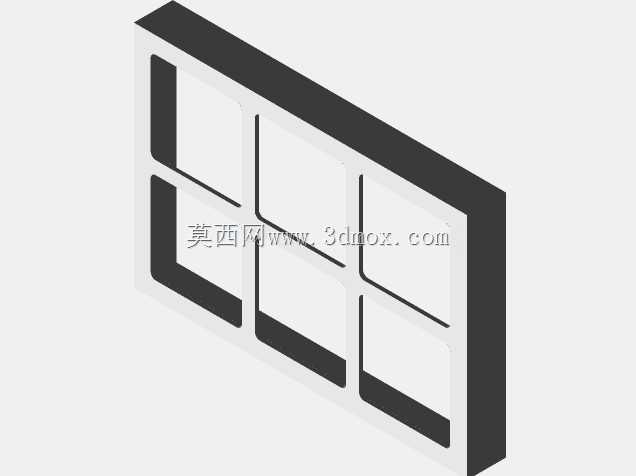

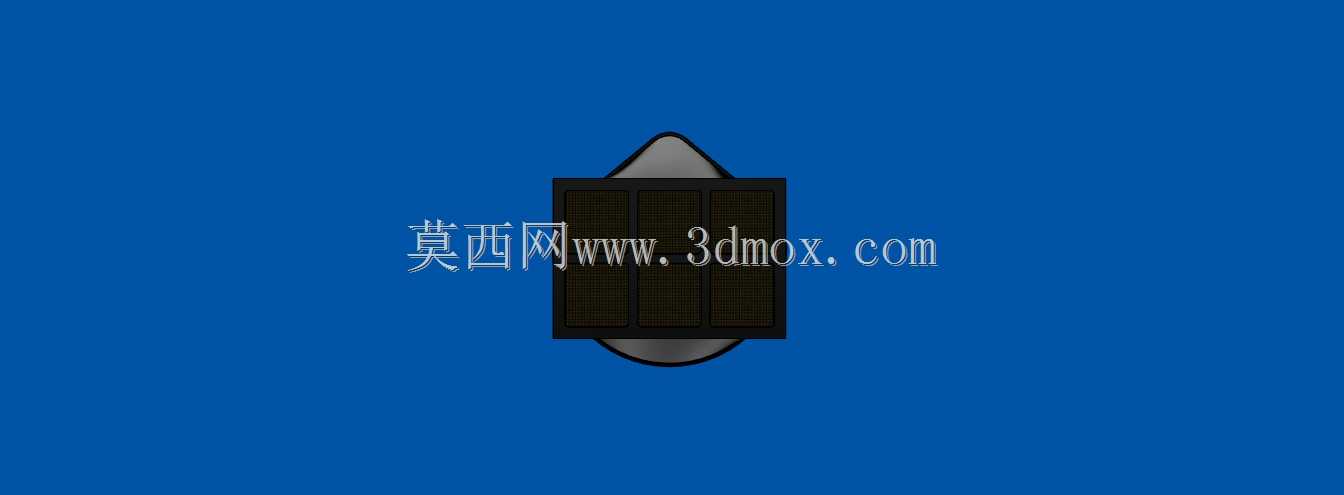

滤材适配是这款设计的核心优势，框架没有绑定专用滤材，用户可以根据手头的材料灵活选择过滤介质，日常使用中可以选用剪裁合适的棉质布料、家用空气净化器滤片，应急场景下也可以使用透气型防护面料，只要将滤材剪裁成匹配框架内框的尺寸，放置在承托面上再扣合压盖即可完成滤材更换，使用门槛极低。框架的内框采用矩形格栅结构，格栅筋条做了等距排布，既可以给滤材提供足够的支撑力，避免吸气时滤材向内凹陷贴合口鼻影响呼吸顺畅度，又尽可能减少了格栅对通气面积的遮挡；矩形的拐角做了小圆弧过渡，这个细节是为了让柔性滤材在铺设时能够自然贴合边框，不会因为直角折角导致滤材折叠起皱，保证整个过滤面的滤材都能平整展开，最大化有效过滤面积，提升通气效率，降低佩戴时的呼吸阻力。

尺寸设计上，这款面罩的框架宽度控制在140毫米，这个尺寸是结合主流桌面级光固化3D打印机的成型幅面确定的，可以直接在常见的桌面级光固化设备上一次打印成型，不需要拆分零件拼接，也适配多数成年人的面部宽度，不会出现尺寸过宽漏风或者过窄压迫口鼻的问题。压合盖采用卡扣式结构，和框架之间通过过盈配合实现固定，不需要额外的卡扣或者粘胶，拆装滤材时直接抠开即可，操作十分便捷。针对不同打印工艺的适配性，设计时也做了对应考量：使用熔融沉积型3D打印机制作的零件，本身材料不具备防水性能，如果需要在高湿度或者有液体喷溅的场景使用，可以在打印完成后对接触面做密封处理，或者搭配密封胶条提升贴合处的密封性；如果使用光固化光敏聚合物材料打印，成型后的零件本身具备一定防水能力，可以应对有少量液体喷溅的使用场景，不需要额外做密封处理。

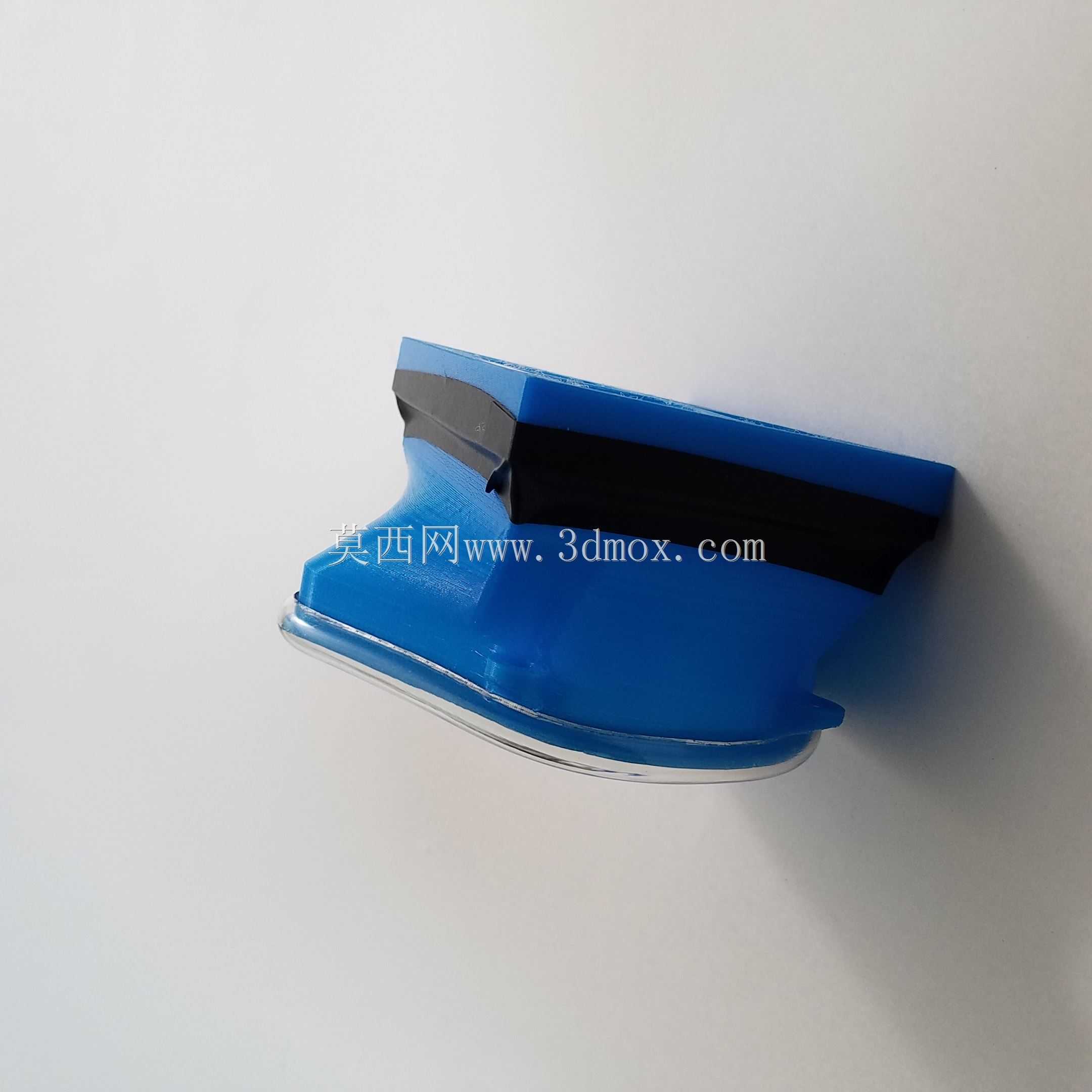

在实际使用中，滤材固定除了依靠压盖的压合之外，也可以使用普通胶带沿着滤材和框架的接缝处做一圈粘贴密封，进一步提升边缘的密封效果，避免漏气。整个结构没有易损的活动部件，打印材料选用常规的PLA、PETG或者光敏树脂均可，只要打印时保证层间结合强度，框架可以反复使用，仅需定期更换滤材即可，使用成本极低。针对木工场景的使用需求，格栅结构的筋条厚度做了加强处理，即使木屑飞溅撞击到格栅，也不会出现格栅断裂的问题，足够应对日常作业中的浮尘、碎屑防护需求；庭院作业时，这款面罩也可以阻挡花粉、扬尘等过敏原，适合对花粉过敏的人群在户外劳作时使用。
