3D打印冷却效果测试校准塔结构

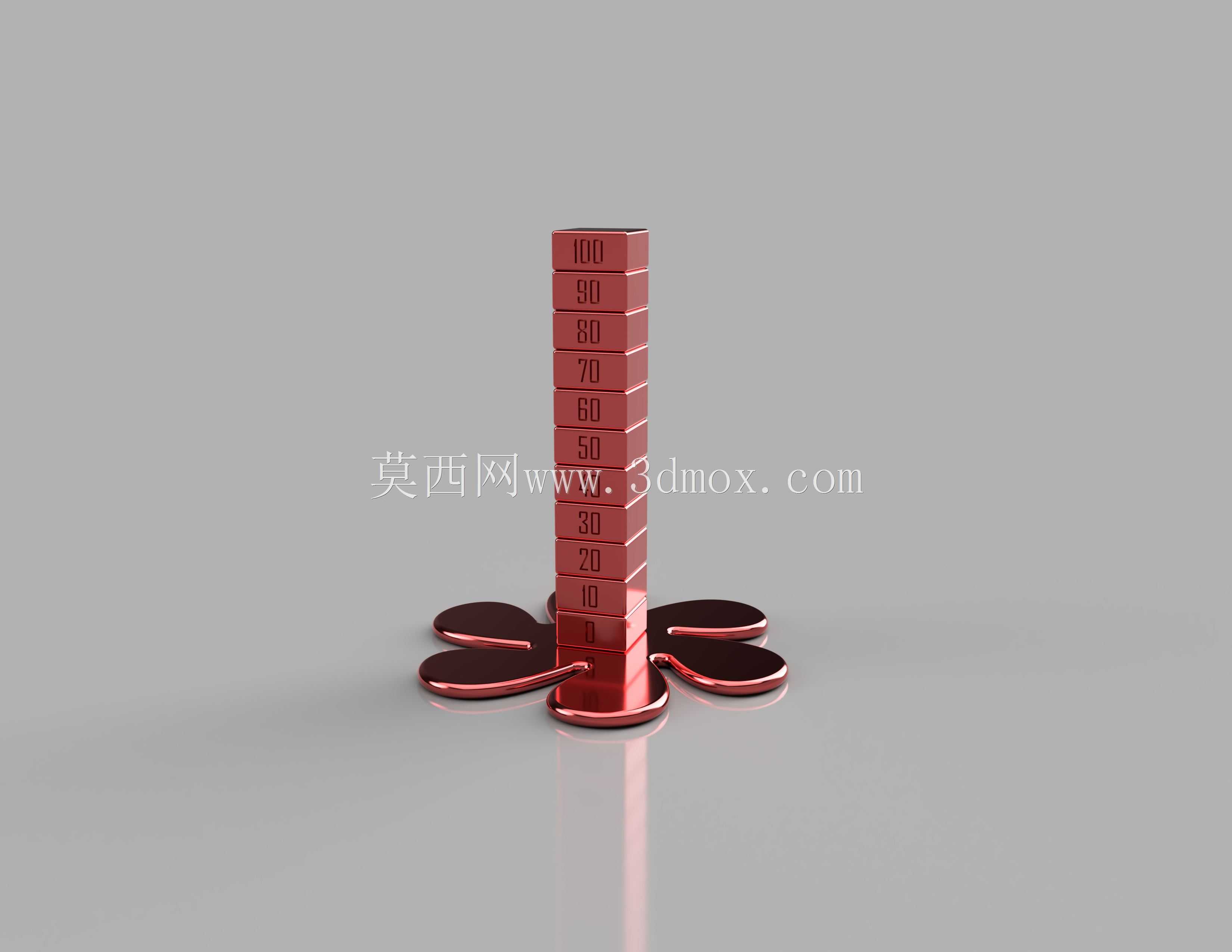

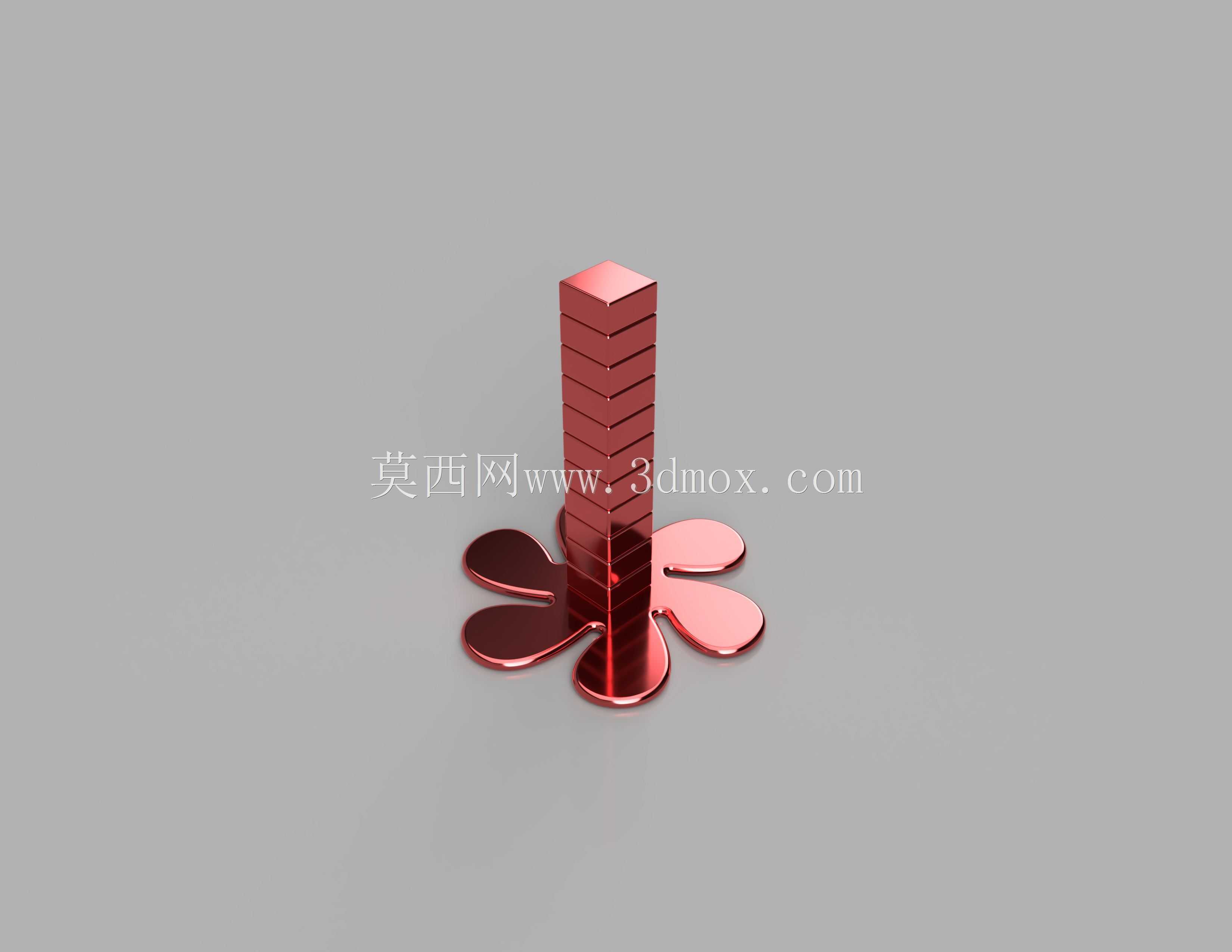

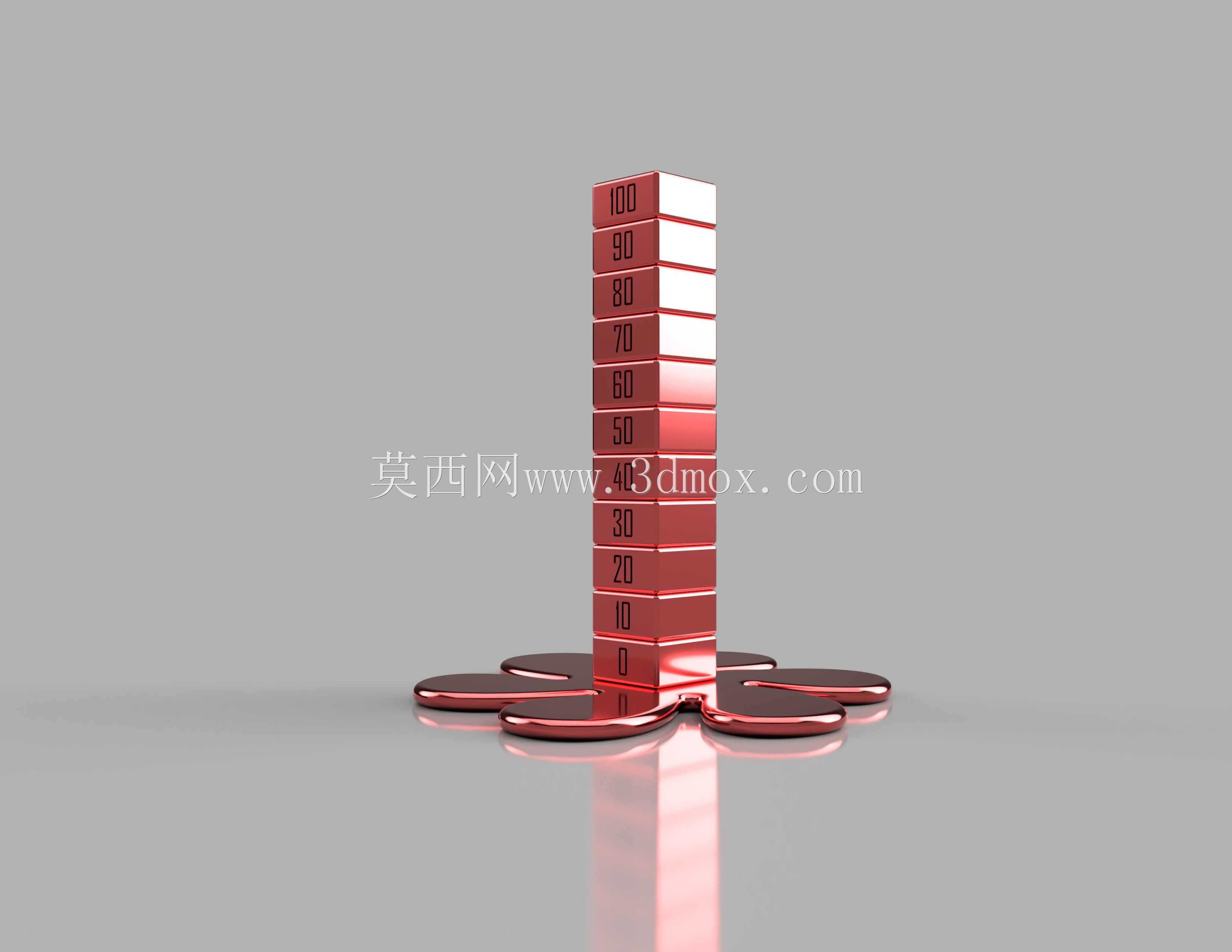

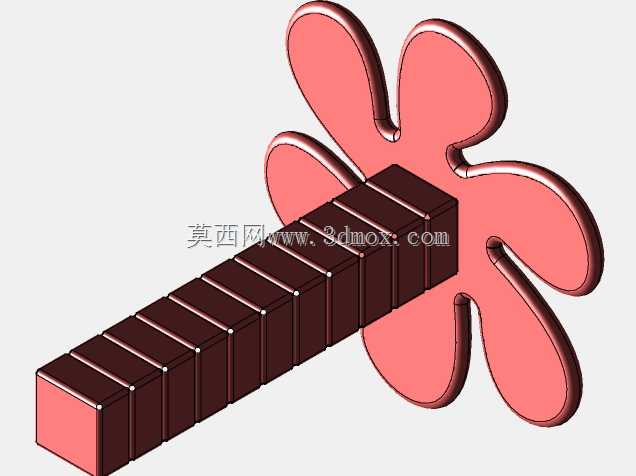

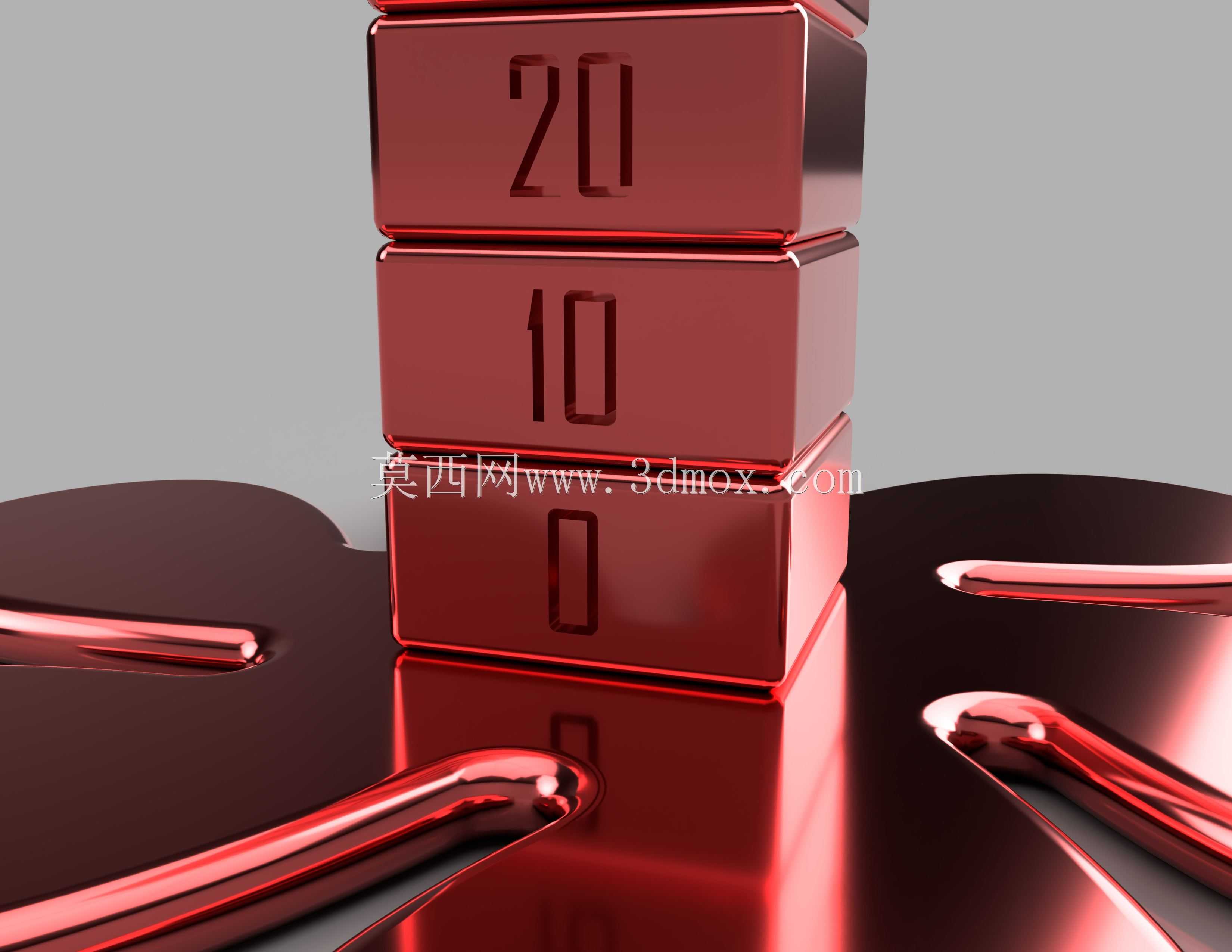

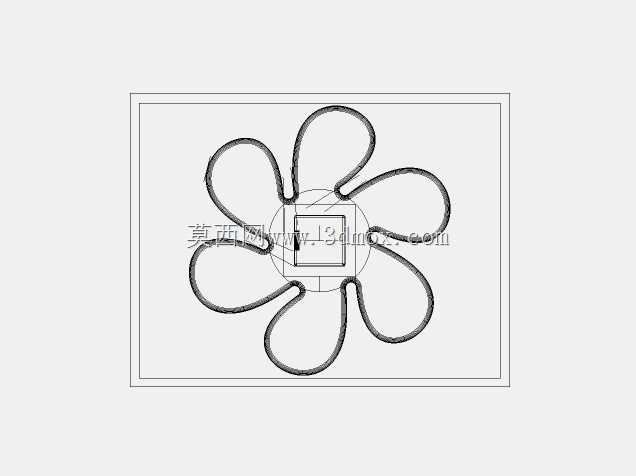

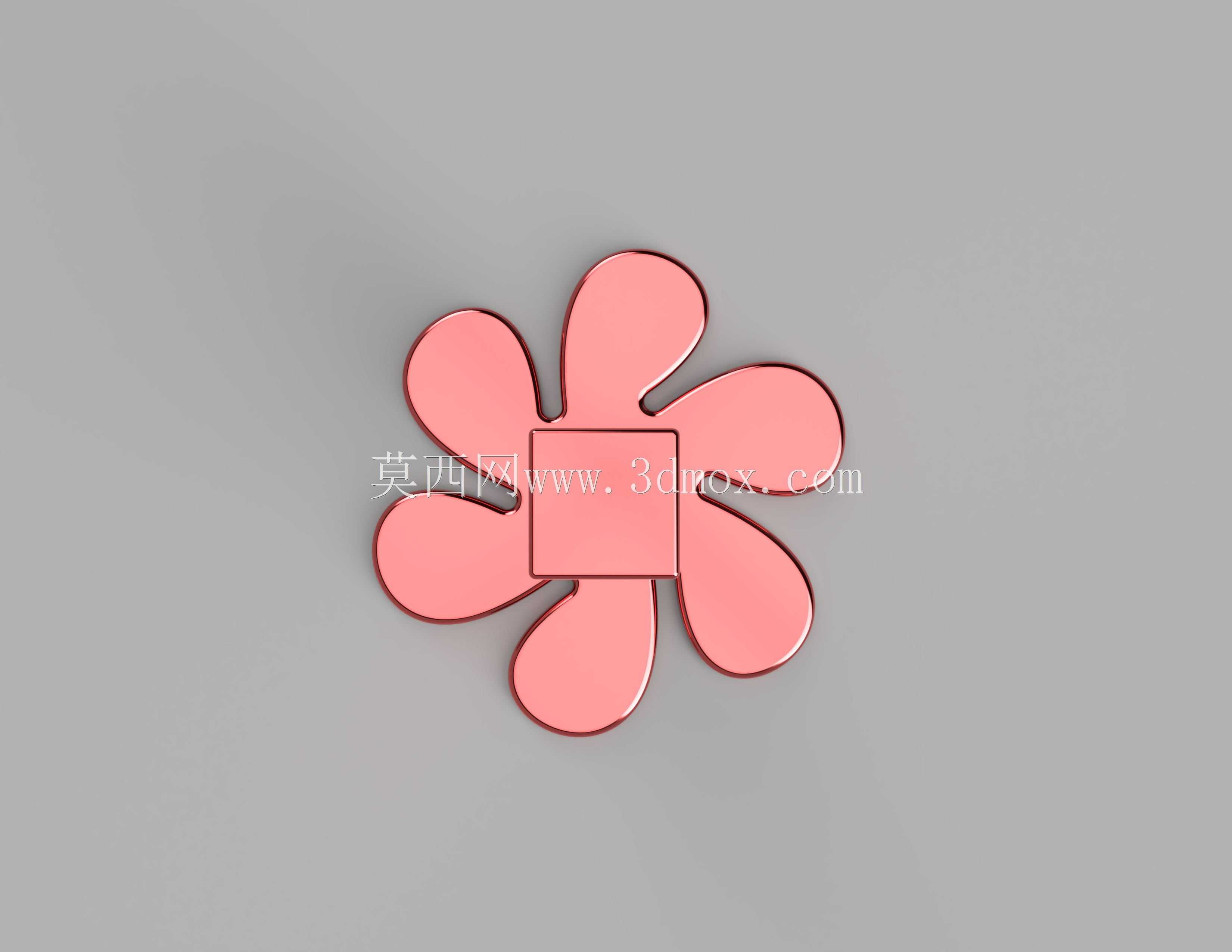

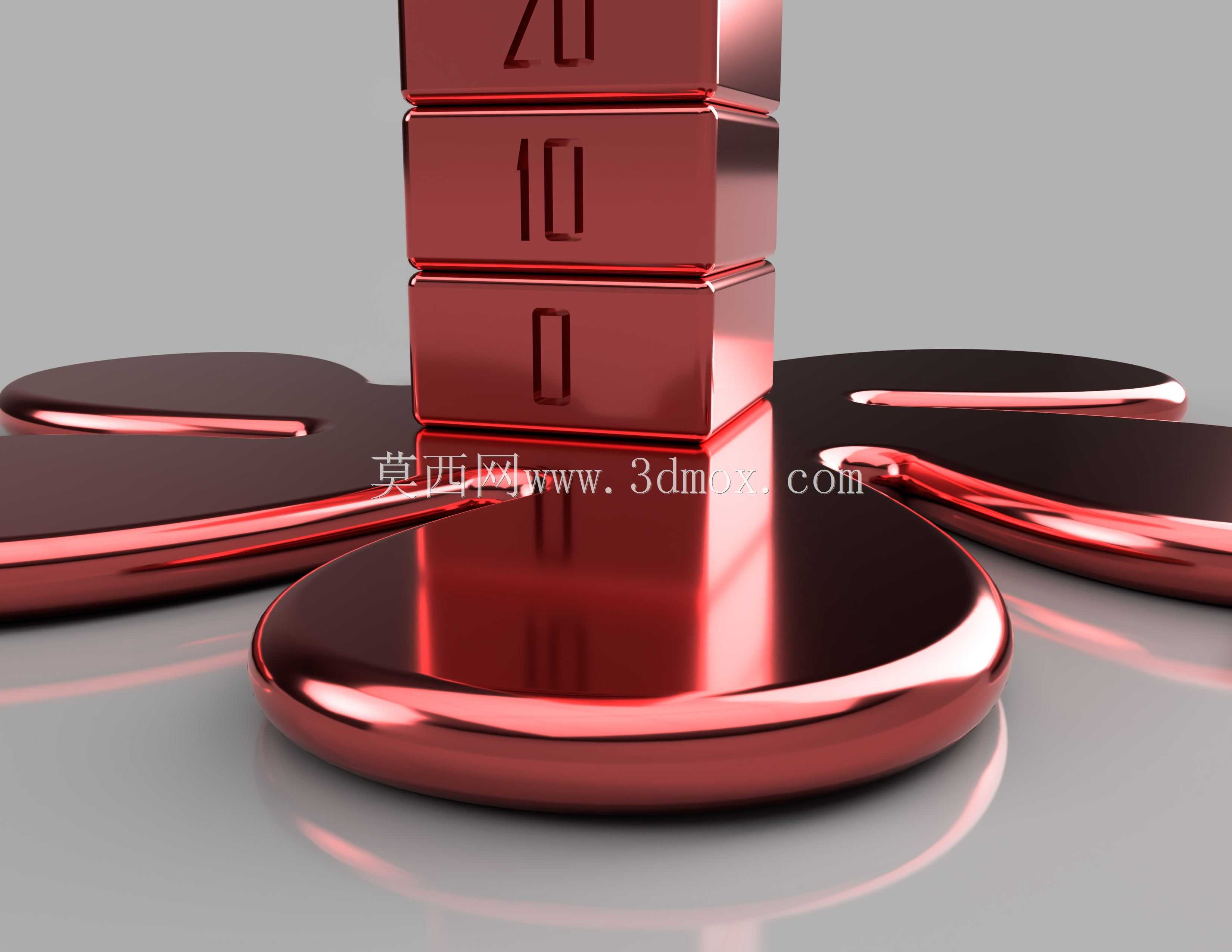

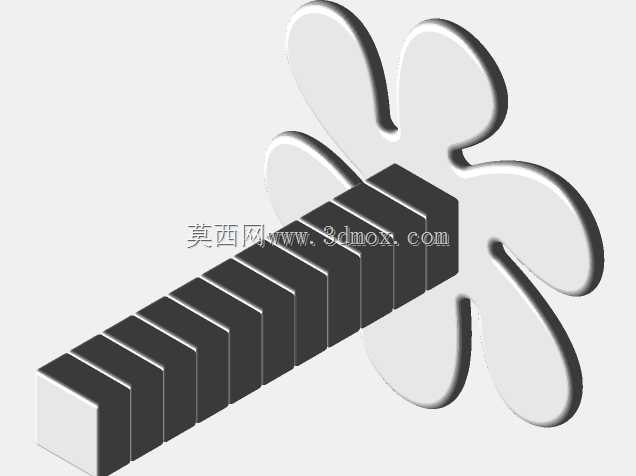

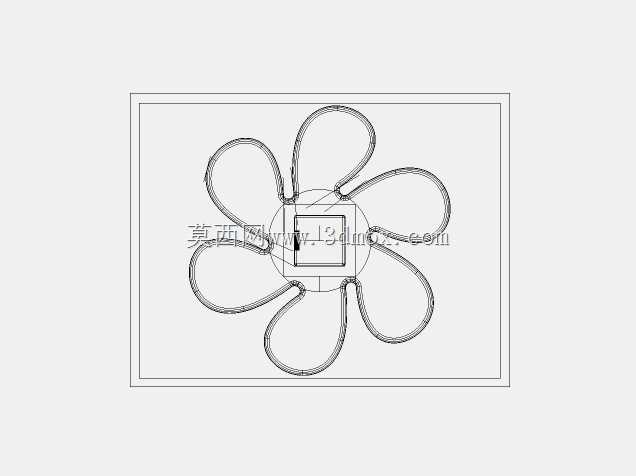

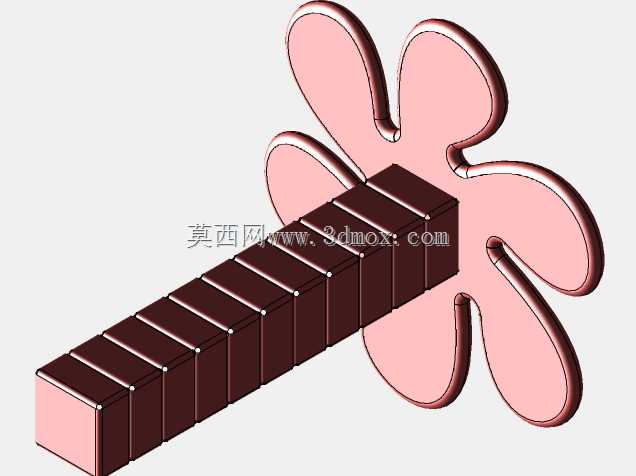

在桌面级FDM3D打印的实际生产与调试场景中，冷却环节的参数匹配一直是影响成型质量的核心变量之一，不同耗材的冷却阈值差异极大，PLA耗材需要较强的即时冷却来避免层间塌边，ABS耗材则需要控制冷却风量防止层间剥离，而PLA+、PETG、TPU等耗材的冷却需求又介于两者之间，单纯依靠设备默认参数很难适配所有耗材的成型要求，很多操作人员在调试新耗材或者更换冷却风扇、风道结构后，往往需要打印大量测试件才能摸索出合适的风扇转速区间，不仅浪费耗材，也会占用大量设备工时。这款测试校准结构正是针对这一实际工程痛点设计，它采用分层堆叠的阶梯式结构，底部设置2mm高度的基座，基座直接贴合打印平台，保证测试件在打印过程中不会因为底层粘附问题出现翘曲、移位，避免测试结果受到非冷却因素的干扰。基座上方的连续测试块单块高度为5mm，每一块对应一个冷却风扇转速档位，转速覆盖范围从0%到100%，操作人员可以在切片软件中按照层高变化设置对应的风扇转速参数，打印完成后通过观察不同转速对应块体的表面光洁度、边角锐度、层间结合状态、悬垂面成型质量，就能直观判断当前耗材在对应转速下的成型表现，快速锁定最优冷却参数区间。从结构设计思路来看，这款测试件没有采用复杂的异形结构，整体为规整的矩形块堆叠形态，这种设计的核心考量是排除其他结构变量对测试结果的干扰，矩形块的垂直立面可以直观反映层纹的均匀程度，块体之间的衔接位置可以观察不同冷却参数切换时的成型过渡效果，边角位置的锐度可以直接体现冷却是否充足——如果冷却不足，边角位置会因为耗材未及时固化出现圆角、塌边，甚至出现耗材流淌粘连的问题，如果冷却过量，又会出现层间结合力不足、块体表面出现细微裂纹、甚至层间剥离的情况。在实际使用场景中，这款测试件不仅可以用于新耗材的参数调试，也可以用于3D打印机冷却系统的故障排查，比如更换风扇、调整风道角度、维修风扇控制电路之后，打印这个测试件就能快速验证冷却系统的实际工作状态是否符合设计要求，不需要打印完整的功能件就能定位问题，大幅降低调试成本。从安装与打印边界来看，这款测试件的整体尺寸适配绝大多数桌面级3D打印机的成型平台尺寸，不需要额外添加支撑结构，打印过程中不需要特殊的平台粘附处理，直接使用常规的平台温度设置就能完成打印，测试块的高度设置也经过优化，单块5mm的高度既可以保证对应转速下的成型效果有足够的观察长度，又不会让整个测试件的打印时间过长，单次打印耗时控制在半小时以内，完全满足快速调试的需求。在实际工程应用中，很多3D打印服务工坊会在批量接单前，针对当批次采购的耗材打印这个测试件，提前锁定最优冷却参数，避免批量生产时出现成批的质量问题；个人用户在更换耗材品牌、修改设备冷却结构后，也可以通过这个测试件快速完成参数校准，避免因为参数不匹配导致的打印失败。不同于常规的装饰性3D模型，这款测试结构完全服务于设备调试与工艺验证的实际工程需求，每一处尺寸设计都围绕测试准确性与使用便捷性展开，没有多余的装饰结构，所有结构特征都有明确的测试指向，块体表面的数字标识可以直接对应转速档位，打印完成后不需要额外标记就能快速对应参数区间，观察结果时可以直接用手触摸不同块体的表面粗糙度，观察边角的成型状态，甚至可以用小力度掰动块体衔接位置，判断不同冷却参数下的层间结合强度，从多个维度评估冷却参数对成型质量的影响。
