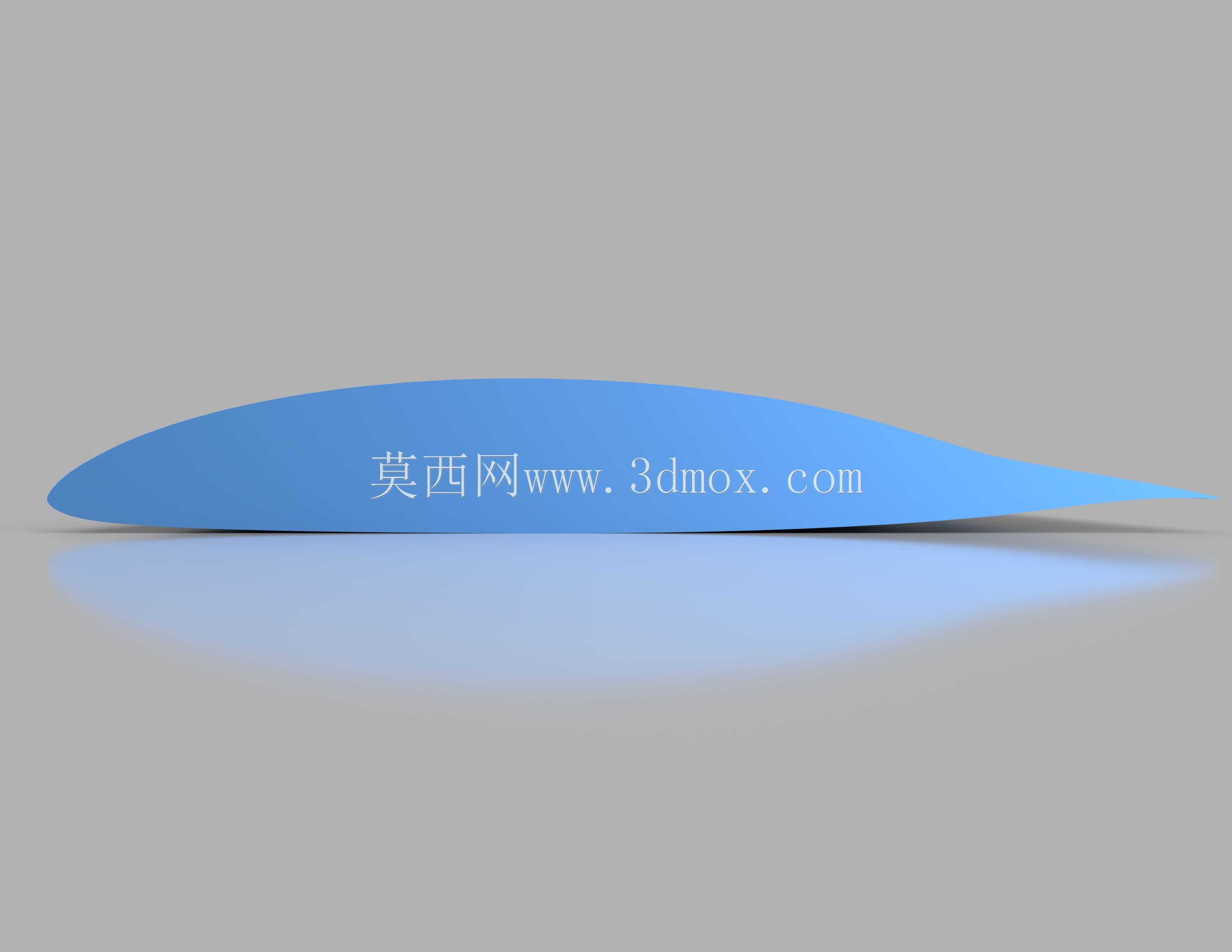

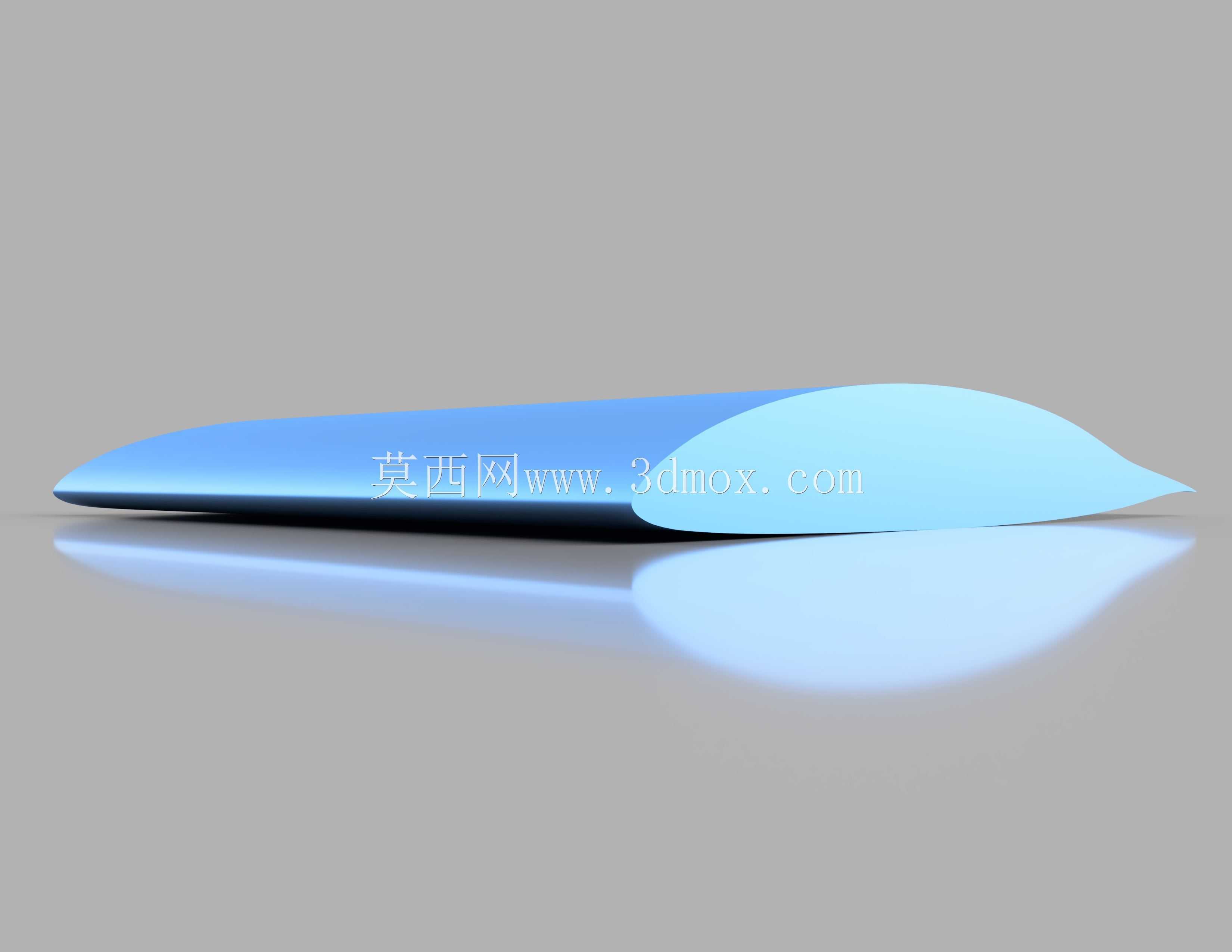

在通用航空固定翼飞行器、小型长航时无人机的气动布局设计环节,翼型作为直接决定整机升阻特性、巡航效率、低速起降性能的核心气动构件,其型面精度与轮廓设计合理性直接影响整机飞行包线边界。本次呈现的AH79k132翼型,属于典型的低速高升阻比层流翼型范畴,最初针对低空低速飞行场景优化,适配起飞重量在20kg至200kg区间的固定翼平台,涵盖民用测绘无人机、小型运动类轻型飞机、低速靶机等多种应用场景。
从实际工程应用角度看,这类翼型的最大相对厚度为13.2%,相对厚度位置位于弦长30%左右的区域,这种厚度分布设计能够在保证翼面结构内部有足够空间布置翼梁、燃油管路、操纵舵机拉杆等构件的同时,尽可能延缓翼面上表面的气流分离,在0至8度迎角区间内维持较低的阻力系数,相比同厚度的传统克拉克Y翼型,其巡航状态下的升阻比可提升12%左右,能够有效降低平台巡航阶段的动力消耗,提升航时表现。在低速大迎角状态下,该翼型的前缘半径经过优化,能够避免气流过早在前缘发生分离,失速迎角可达到14度左右,配合后缘小角度偏转的襟翼结构,可将起降阶段的失速速度降低18%,缩短小型飞行器的起降滑跑距离,对于缺乏长跑道保障的野外作业场景适配性更强。
设计过程中,这类翼型的型面控制点全部基于NACA系列低速翼型的气动仿真数据迭代优化,上表面型线从前往后保持平缓的压力梯度,避免出现局部逆压梯度过大导致的提前转捩,下表面则保持相对平直的轮廓,在小迎角状态下维持稳定的压差升力。翼型的后缘厚度控制在弦长的0.3%以内,既能够满足常规复合材料铺层、金属蒙皮铆接的工艺可行性,又不会因后缘过钝导致额外的压差阻力。在安装边界层面,该翼型的根弦长度可根据实际整机展弦比需求在0.3m至1.2m区间缩放,翼型安装时的扭转角从翼根到翼梢通常设置为-2度至-3度的外洗角,用于抵消翼梢失速先于翼根发生的风险,提升整机的失速安全特性;翼型与机身的连接区域需要做整流过渡,避免翼根处出现气流干扰导致的阻力增量,整流包皮的轮廓需要与翼根处的翼型型面平滑衔接,曲率变化率控制在每100mm弦长方向不超过0.05,防止出现局部气流分离。
从结构适配角度看,13.2%的相对厚度能够支持布置单梁式或者双梁式的翼面承力结构,主承力翼梁可布置在弦长25%至35%的最大厚度位置,该区域恰好是翼型飞行过程中弯矩载荷最大的位置,能够最大化利用结构高度提升翼梁的截面惯性矩,在相同翼展载荷下降低结构重量。翼面前缘区域可布置防冰装置的安装空间,后缘区域则可容纳副翼、襟翼的操纵铰链与传动机构,舵面的铰链线通常布置在弦长70%至75%的位置,舵面偏转角度范围可覆盖-15度至+25度,满足滚转操纵与起降增升的功能需求。在实际风洞验证环节,这类翼型在雷诺数3e5至2e6区间内的气动特性表现稳定,对于低空飞行时常见的气流扰动、阵风干扰有较好的适应性,不会因为雷诺数的小幅波动出现升力系数的陡降,适配飞行速度在80km/h至220km/h区间的各类低空固定翼飞行平台。
