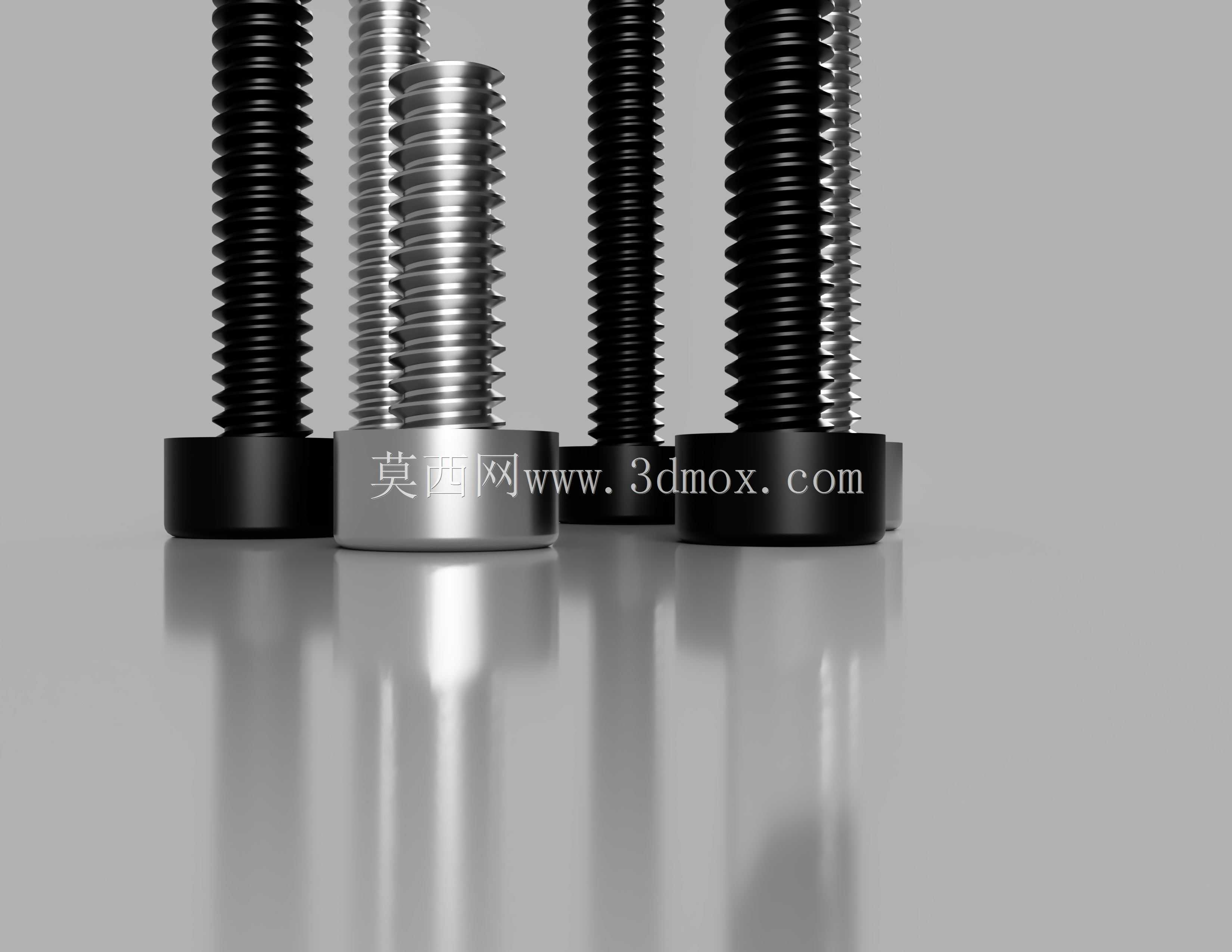

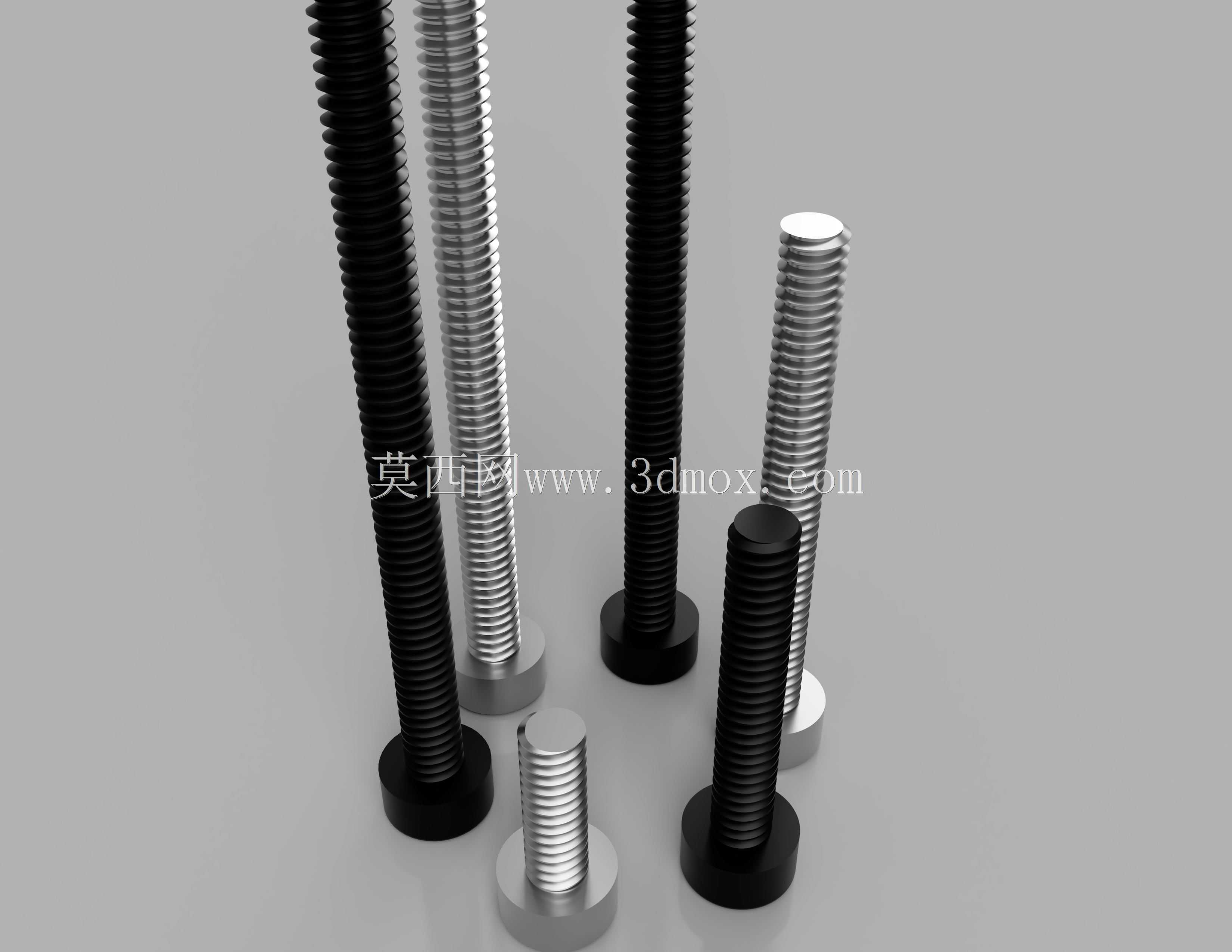

M1.6细牙内六角圆柱头螺钉组

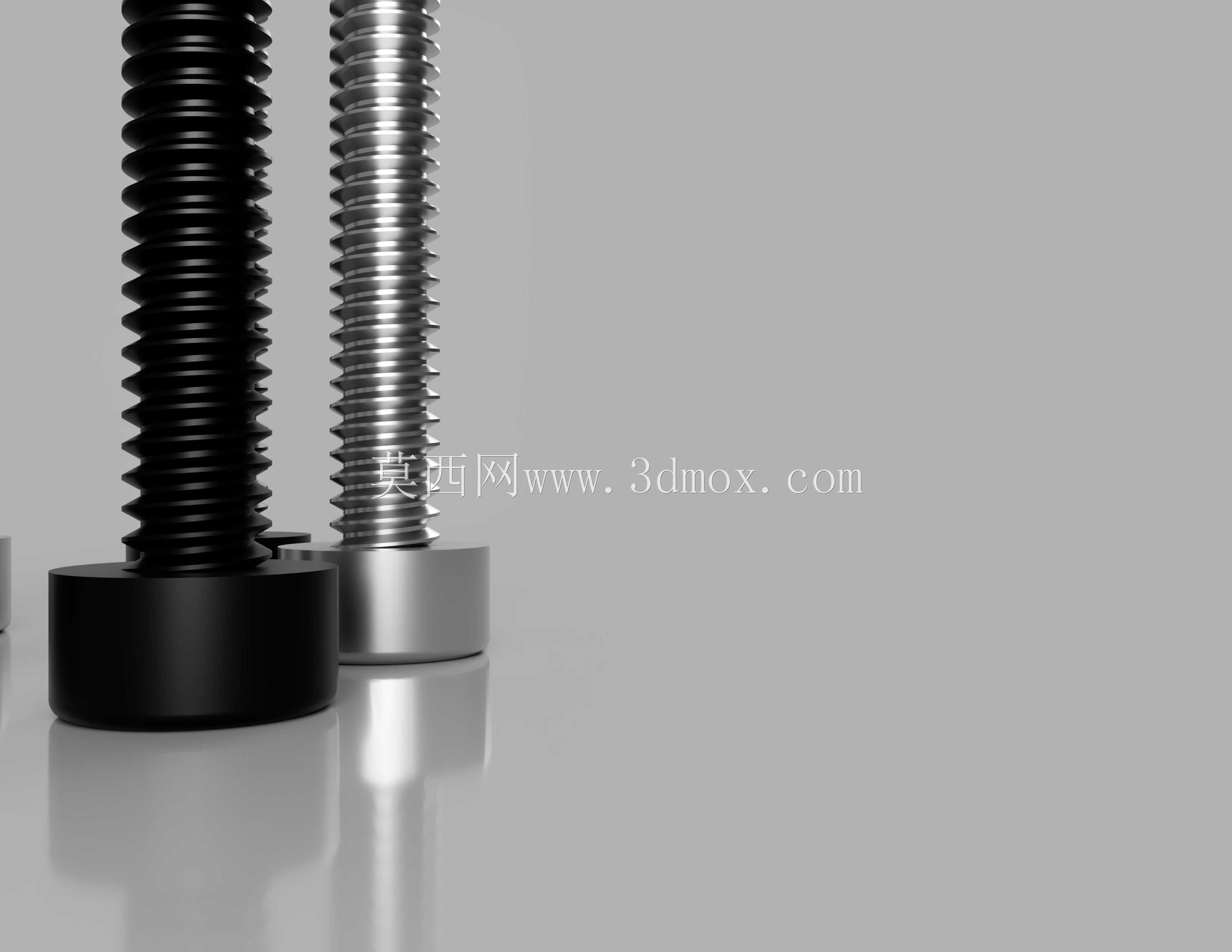

在精密装配场景里，小规格紧固件的选型往往直接决定整套设备的装配可靠性与空间利用率，M1.6规格的细牙内六角螺钉，是精密结构里最常用的紧固连接件之一。这类螺钉的应用场景覆盖极广，从消费电子内部的结构固定、玩具类产品的机芯装配，到航空机载设备里的轻量化结构连接，都能看到这类小规格紧固件的身影，尤其是对安装空间有严格限制、需要沉头安装保证外观平整度的位置，内六角圆柱头螺钉的适配性远高于十字槽或者外六角结构。

从功能特性来看，M1.6*0.35的细牙螺纹设计，相比同公称直径的粗牙螺纹，拥有更小的螺距，拧入后的自锁性能更优，在承受小幅振动的工况下不容易出现松脱，同时细牙螺纹的牙型更浅，拧入薄壁零件时不会对基体造成过大的应力破坏，适合在薄铝板、工程塑料壳体这类低强度基体上使用。内六角的驱动形式，需要匹配对应规格的内六角扳手施加扭矩，相比十字槽驱动，能承受更大的拧紧力矩，不会轻易出现拧滑牙的问题，而且沉头安装后螺钉头部完全埋入零件沉孔内，装配完成后结构外表面没有凸起，既可以避免突出的螺钉头剐蹭其他部件，也能让产品外观更整洁。

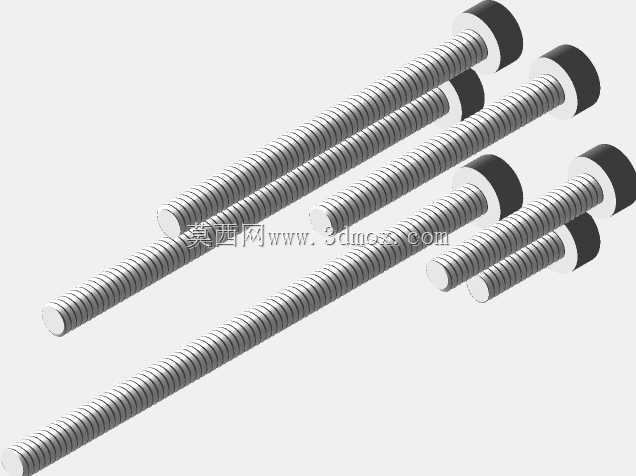

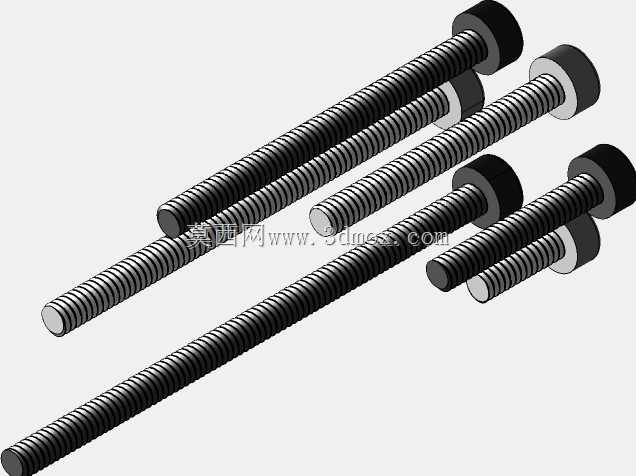

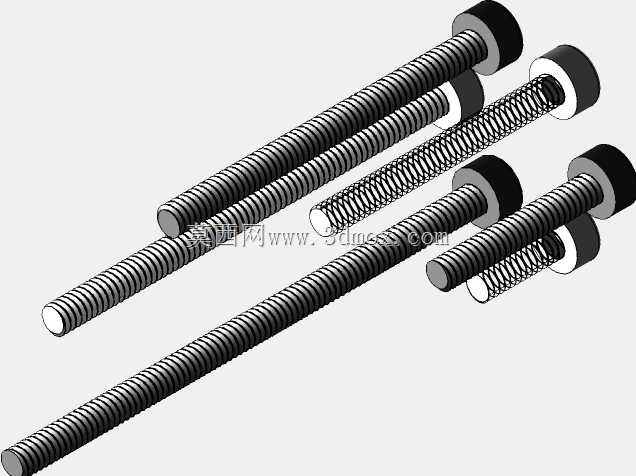

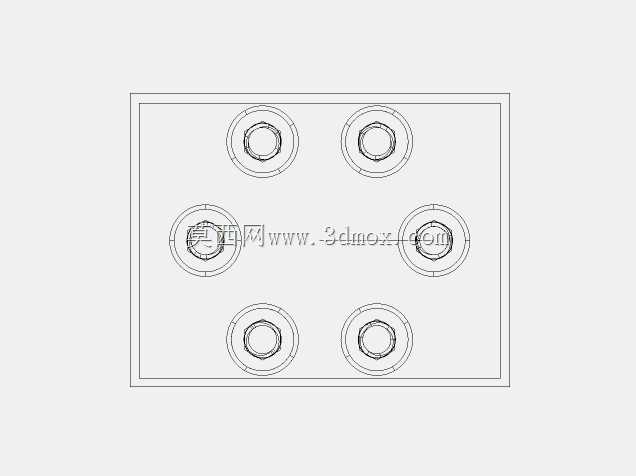

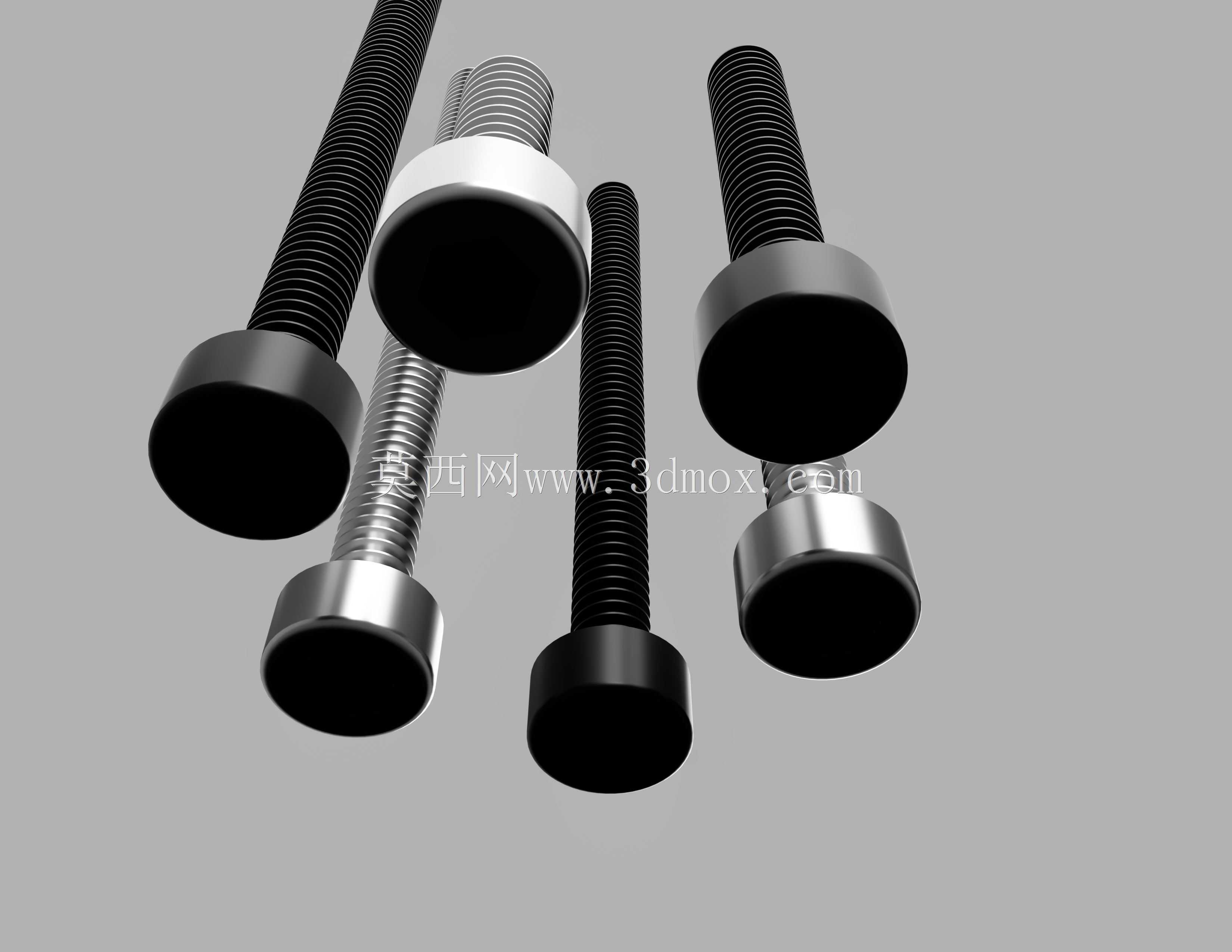

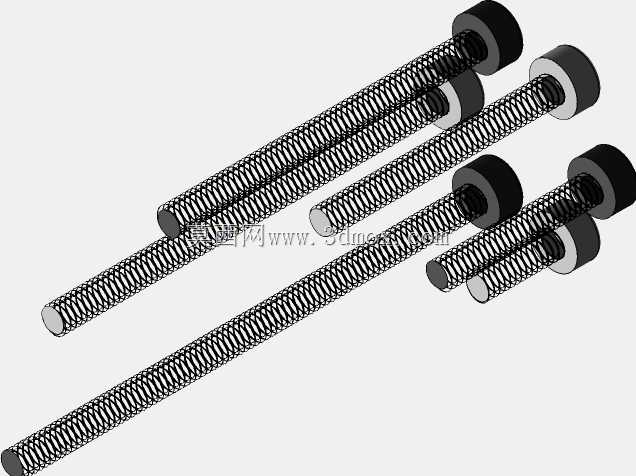

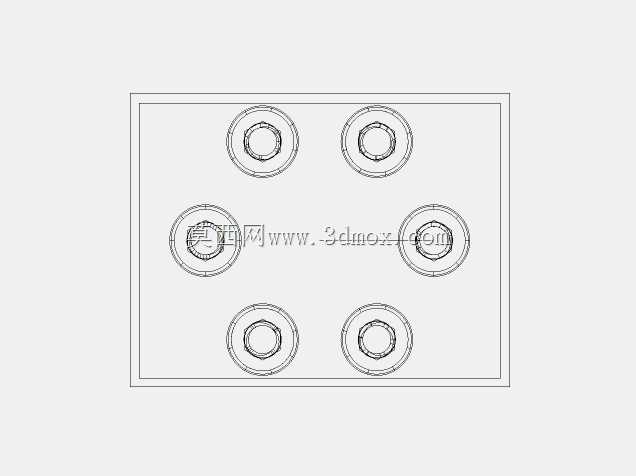

设计这类螺钉的三维模型时，首先要严格遵循螺纹紧固件的相关标准，先确定不同长度规格下的螺杆有效螺纹长度，5mm长度的短规格螺钉属于全螺纹结构，从头部支撑面到螺杆末端全部加工螺纹，适合两层总厚度较小的薄板连接；而10mm到30mm的长规格螺钉，会在靠近头部的位置留出一段无螺纹的光杆段，光杆段的直径略小于螺纹大径，装配时光杆段可以穿过上层零件的光孔，仅靠末端螺纹与下层零件的螺纹孔啮合，这种设计能让两层零件的定位更精准，避免螺纹间隙带来的装配错位。螺钉头部的内六角槽尺寸需要严格匹配标准扳手的对边尺寸，槽深要保证扳手能完全插入，避免拧紧时扳手脱出损坏槽口，头部的支撑面要设计成平整的环形面，保证拧紧时压力均匀分布在零件沉孔的支撑面上，不会出现压痕或者应力集中。

从安装边界来看，选用这类螺钉时需要提前在被连接件上加工对应的安装沉孔，沉孔的直径要略大于螺钉头部外径，深度要保证螺钉头部完全埋入后不高出零件表面，沉孔底部的支撑面需要与螺杆轴线保持垂直，倾斜角度不能超过1度，否则拧紧后螺钉会出现偏斜，螺纹受力不均容易断裂。螺纹底孔的尺寸需要根据基体材料调整，在铝合金零件上加工M1.6*0.35的螺纹孔时，底孔直径通常选1.25mm左右，在ABS或者PC这类塑料零件上，底孔可以适当缩小0.05到0.1mm，保证螺纹啮合有足够的抱紧力。装配时的拧紧力矩需要严格控制，M1.6规格的螺钉能承受的最大扭矩很小，手动拧紧时不能使用过大的力，否则很容易出现螺杆断裂或者螺纹滑牙的问题，在有防松需求的场景下，可以在螺纹表面涂覆少量螺纹锁固胶，进一步提升连接的可靠性，不需要额外增加垫圈或者其他防松零件，节省安装空间。

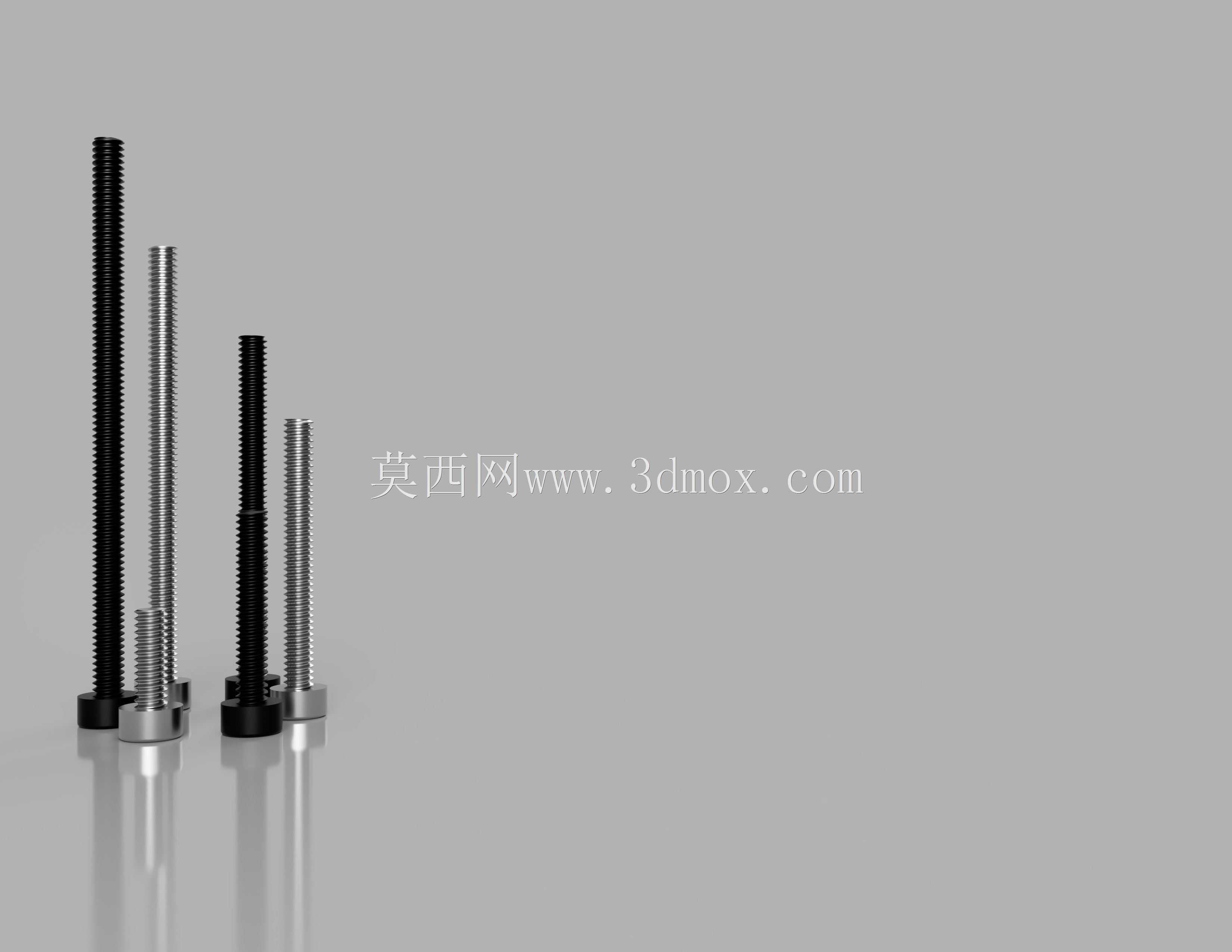

不同长度的螺钉对应不同的连接厚度，选型时需要保证螺纹拧入深度达到公称直径的1.5到2倍，也就是2.4mm到3.2mm左右，才能保证足够的连接强度，不能为了省事统一选用最长规格的螺钉，过长的螺杆会穿透下层零件，突出的螺纹端可能会干涉内部其他部件的运动，甚至造成电路短路的风险。在三维装配设计时，需要提前做干涉检查，确认螺钉安装路径上没有其他零件遮挡，内六角扳手的操作空间足够，避免设计完成后出现无法装配的问题。这类紧固件虽然是标准件，但在精密结构设计里，往往是最容易被忽略却又最影响装配质量的零件，准确的三维模型可以帮助设计者在虚拟装配阶段就确认所有安装边界，减少后续打样时出现的装配问题，提升整体设计的可靠性。
